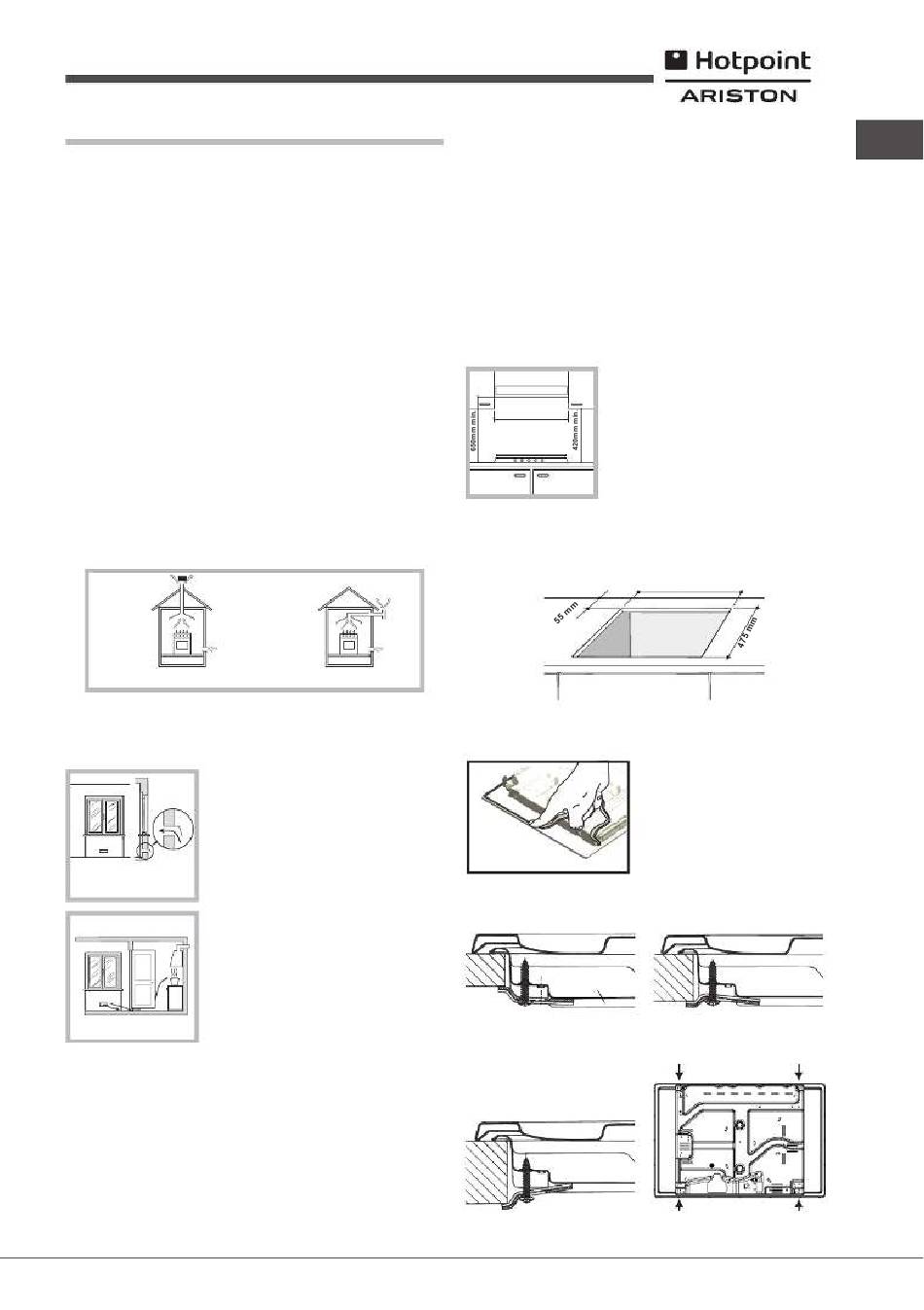

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni
momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti
insieme all'apparecchio per informare il nuovo proprietario sul funzionamento
e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni
sull'installazione, sull'uso e sulla sicurezza.
Posizionamento
! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le
norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale
professionalmente qualicato. Una errata installazione può causare danni a
persone, animali o cose.
! Questo apparecchio può essere installato e funzionare solo in locali
permanentemente ventilati secondo le prescrizioni delle Norme Nazionali in
vigore. Debbono essere osservati i seguenti requisiti:
• Il locale deve prevedere un sistema di scarico all'esterno dei fumi della
combustione, realizzato tramite una cappa o tramite un elettroventilatore
che entri automaticamente in funzione ogni volta che si accende
l'apparecchio.
In camino o in canna fumaria ramificata
(riservata agli apparecchi di cottura)
• Il locale deve prevedere un sistema che consenta l'afusso dell'aria
necessaria alla regolare combustione. La portata di aria necessaria alla
combustione non deve essere inferiore a 2 m
installata.
Il sistema può essere realizzato prelevando
direttamente l'aria dall'esterno dell'edificio
tramite un condotto di almeno 100 cm
sezione utile e tale che non possa essere
accidentalmente ostruito.
A
Esempi di aperture di
ventilazione
per l'aria comburente
Ovvero, in maniera indiretta da locali adiacenti,
Locale Locale
adiacente da ventilare dotati di un condotto di ventilazione con
l'esterno come sopra descritto, e che non
siano parti comuni dell'immobile, o ambienti
con pericolo di incendio, o camere da letto.
Maggiorazione della fessura
fra porta e pavimento
• Un utilizzo intensivo e prolungato dell'apparecchio può necessitare di una
areazione supplementare, per esempio l'apertura di una nestra o una
areazione più efcace, aumentando la potenza di aspirazione meccanica
se già esistente.
• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso.
Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture
verso l'esterno così da permettere l'evacuazione dal basso delle eventuali
fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente
pieni, non debbono essere installati o depositati in locali o vani a livello
più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo
il bidone in utilizzo, collocato in modo da non essere soggetto all'azione
diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a
temperature superiori ai 50°C.
Incasso
Per una corretta installazione del piano di cottura vanno osservate le seguenti
precauzioni:
• I mobili situati a anco, la cui altezza superi quella del piano di lavoro,
debbono essere situati ad almeno 200 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti
istruzioni delle cappe stesse, comunque ad una distanza minima di 650
mm (vedi gura).
• Posizionare i pensili adiacenti alla cappa ad un'altezza minima dal top di
420 mm (vedi gura).
• Il vano del mobile dovrà avere le dimensioni indicate nella gura.
Sono previsti dei ganci di ssaggio che consentono di ssare il piano
su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è
consigliabile usare tutti i ganci a disposizione.
Direttamente
all'esterno
Prima dell'installazione, togliere le griglie e i bruciatori del piano cottura e
capovolgerlo, facendo attenzione a non danneggiare le termocoppie e le
/h per kW di potenza
3
candele.
di
2
Schema di ssaggio dei ganci
Posizione gancio per top
Posizione gancio per top H=40mm Dietro
Allorchè il piano di cottura venga installato sotto
un pensile, quest'ultimo dovrà mantenere una
distanza minima dal top pari a 700 mm.
600mm min.
555 mm
Applicare le guarnizioni in dotazione con
l'apparecchio sui bordi esterni del piano
cottura, per impedire il passaggio d'aria,
umidità ed acqua (vedi gura).
Per una corretta applicazione assicurarsi
che le superci da sigillare siano pulite,
asciutte ed esenti da grassi/oli.
H=20mm Posizione gancio per top
Avanti
IT
H=30mm
