Decoder 22-pin
(empf./Rec. 10896 / 10891)
4.
Decoder 16-pin
!
ON
ON
1
2
3
4
ON

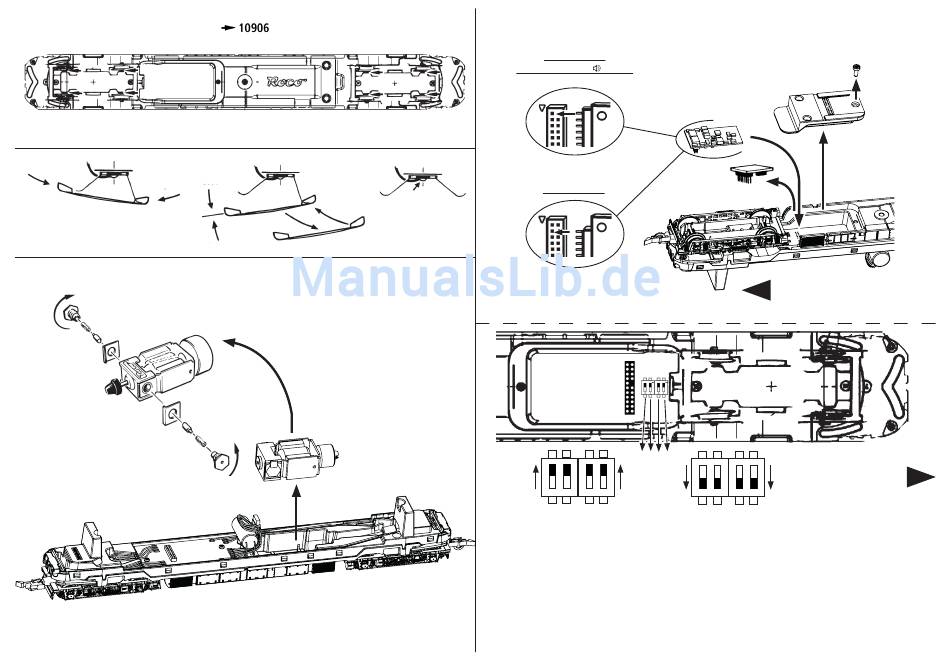

Dip-Schalter für Analogmodell / Dip-Switch for analouge model /
Position „ON": Werkseinstellung / Work setting / Réglage par défaut
Position „OFF": Im Analogbetrieb deaktiviert / Disabled in analog mode / Désactivé en mode analogique
DIP 1: rotes Schlusslicht FST 2 / red tail light drivers cab 2 / Feu arrière rouge Cabine 2
DIP 2: rotes Schlusslicht FST 1 / red tail light drivers cab 1 / Feu arrière rouge Cabine 1
DIP 3: Innenbeleuchtung / Interiorlighting / Éclairage intérieur
DIP 4: alle Lichtfunktion / all light functions / toutes les fonctions lumineuses
2.
Führerstand
Drivers compartment
Cabine du conducteur
1 2 3 4
ON
ON
1
2
3
4
OFF
Commutateur DIP pour modéle analogique
Fig. 9
