Kettler UNIX 400 Montage- Und Bedienungsanleitung Seite 20

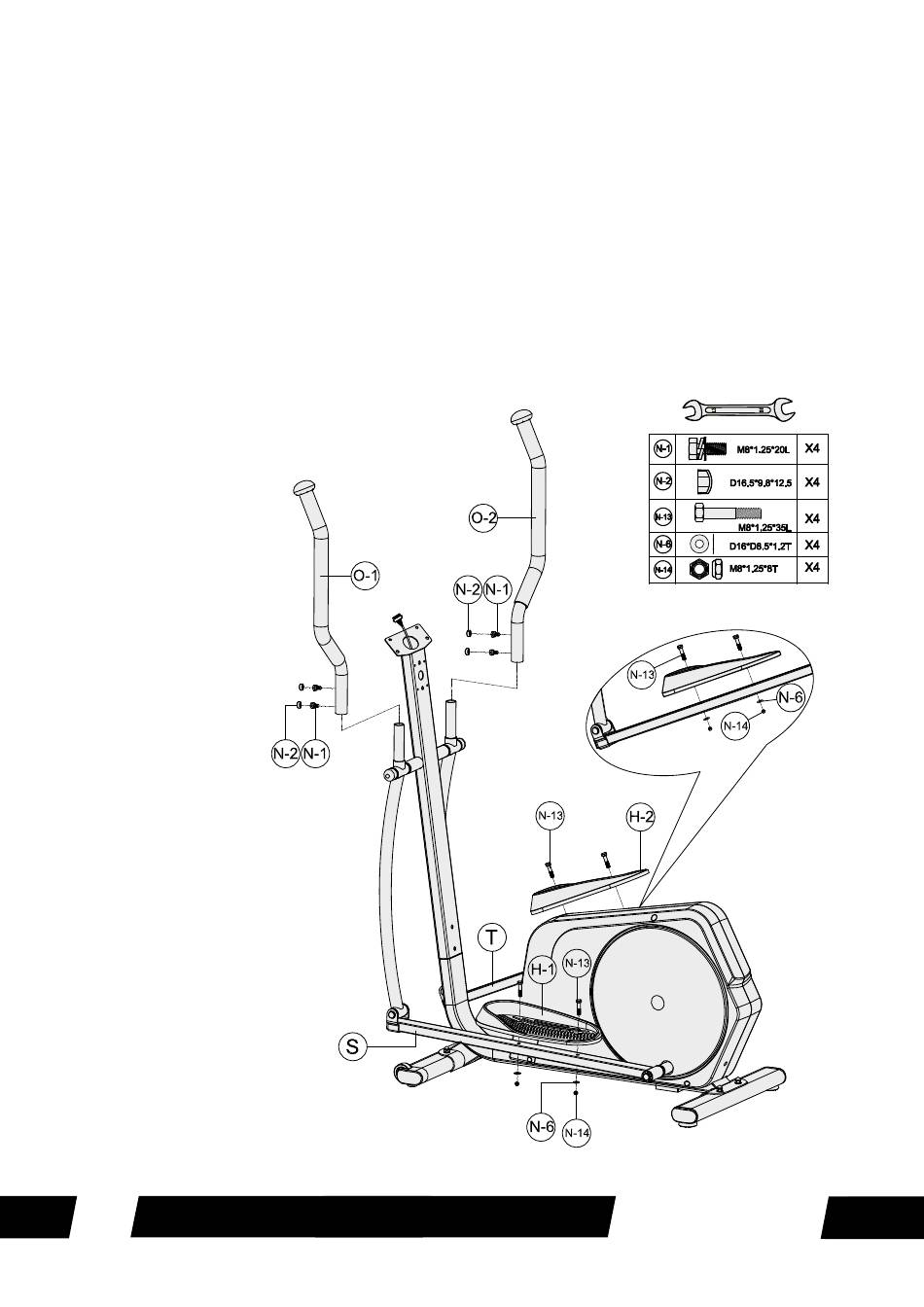

Schritt 5: Montage der Handgriffe und Pedale
Benötigtes Werkzeug: Schraubenschlüssel
1. Montieren Sie den linken Handgriff (O-1) an der linken Pedalstange (S) mit zwei Bolzen (N-1)
und zwei Abdeckungen (N-2).
2. Montieren Sie den rechten Handgriff (O-2) an der rechten Pedalstange (T) mit zwei Bolzen (N-1)
und zwei Abdeckungen (N-2).
3. Montieren Sie das linke Pedal (H-1) an der linken Pedalstange (S) mit zwei Bolzen (N-13), zwei
Unterlegscheiben (N-6) und zwei Muttern (N-14).
4. Montieren Sie das rechte Pedal (H-2) an der rechten Pedalstange (T) mit zwei Bolzen (N-13), zwei
Unterlegscheiben (N-6) und zwei Muttern (N-14).
20
UNIX 400
