• Použite kombinačky (nie sú súčasťou dodávky)
na pripevnenie káblov s kovovým plieškom
káblových konektorov (9) (obr. 9).
• Zatvorte káblové konektory (9) pre
zabezpečenie pripojenia káblov (obr. 10).
• Zaveďte prívodný kábel (7) prenosovej jednotky do vybraného spätného svetla.
• Ak je to možné, pripojte káble prívodného kábla priamo k svorkám spätného svetla bez použitia
káblových konektorov (9).
Uistite sa, či sú káble riadne pripevnené a či sú káble spätného svetla stále v dobrom kontakte so
zásuvkou žiarovky spätného svetla.
POZNÁMKA: Ak by ste si neboli istý s elektrickou inštaláciou alebo pri niektorých
krokoch, tak vyhľadajte pomoc kvali kovaného odborníka.
• Po ukončení montáže vymeňte žiarovku a kryt.
• Pripojte záporný kábel ku batérii vozidla.
MONTÁŽ MONITORA
Upozornenie! Namontujte monitor (1) s ramenom monitora (2) na čelné sklo
tak, aby vám nebránilo vo výhľade.
• Umiestnite monitor (1) na požadované miesto bez montáže.
• Zapojte 12V zástrčku s káblom (4) do zásuvky zapaľovača alebo 12V zásuvky.
• Kábel by nemal brániť v bezpečnom riadení vozidla.
• Namontujte rameno monitora (2) prísavkou na hladký povrch. Povrch pred pripevnením prísavky
vyčistite.
Client: SPA Tested
Project: 90106 W/Cam
Language: SK

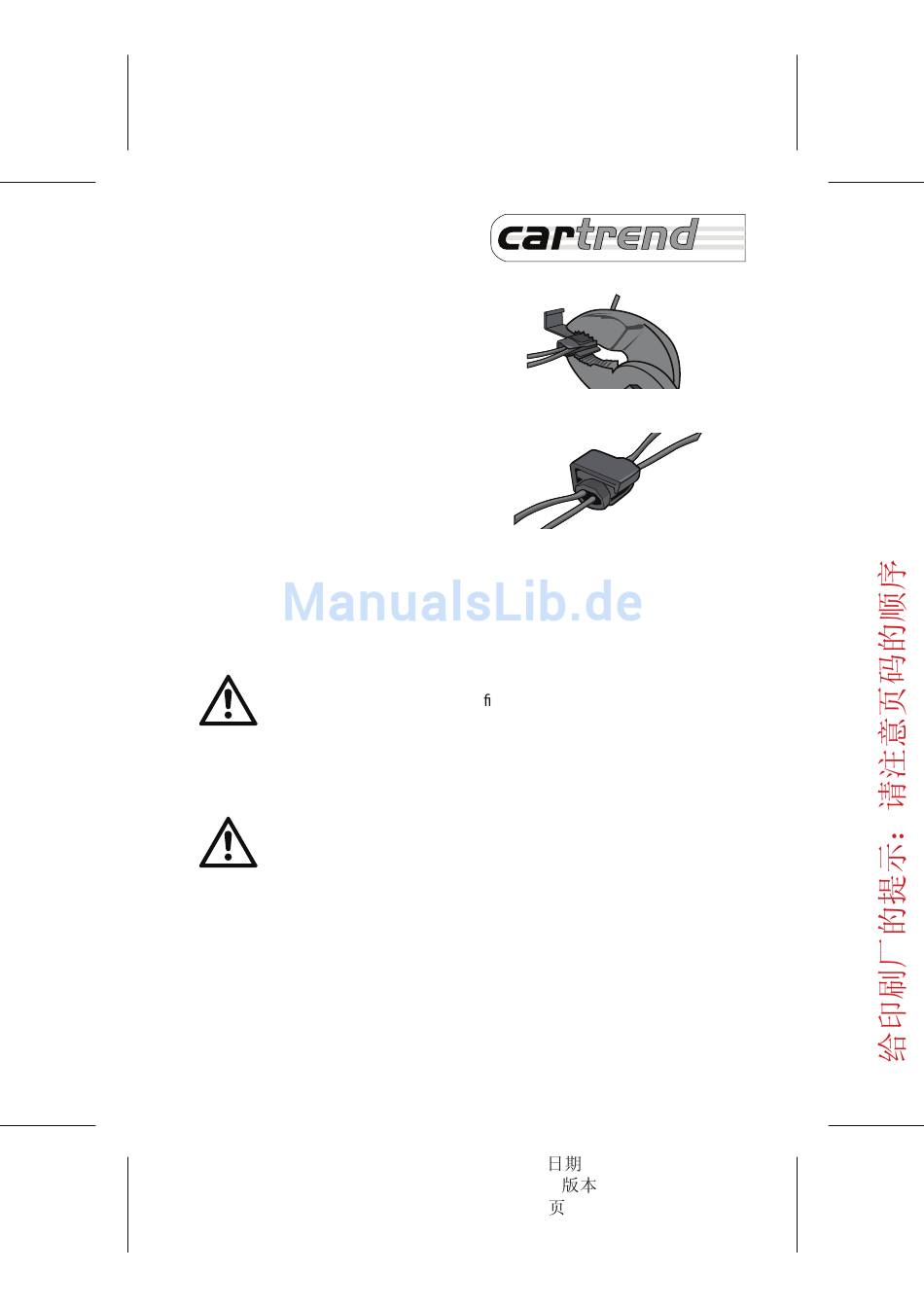

Obr. 9
