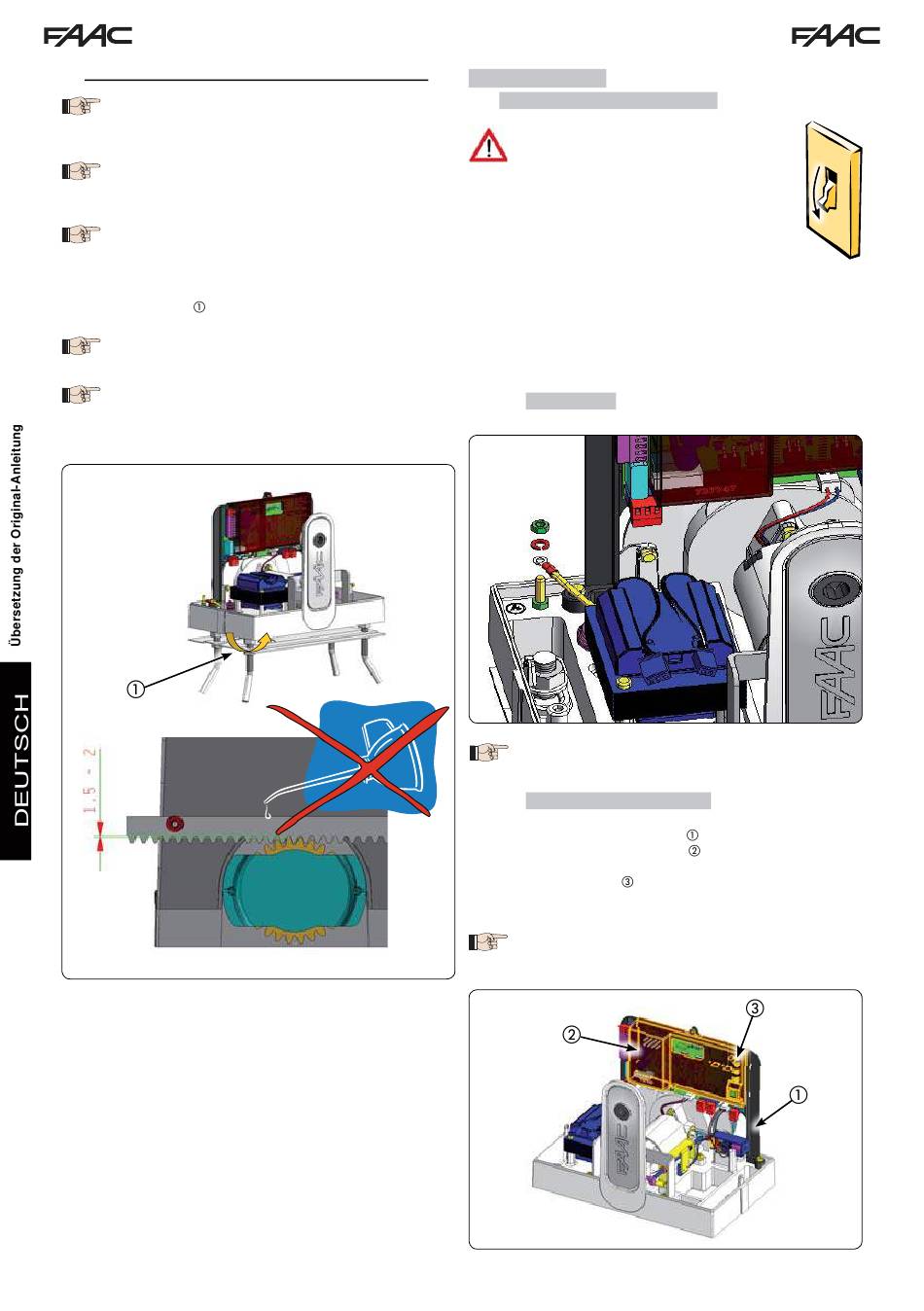

Wichtige Hinweise für die Montage der Zahnstange:
Überprüfen, ob während der Verschiebung des
Tors alle Elemente der Zahnstange auf dem
Ritzel bleiben.
Die Elemente der Zahnstange dürfen keinesfalls
mit den Abstandstücken oder untereinander
verschweißt werden.
Nach Abschluss der Montage der Zahnstange
muss der Getriebemotor um ca. 1,5 - 2 mm (Abb.
16) abgesenkt werden, um ein ordnungsgemä-
ßes Eingreifen in das Ritzel zu gewährleisten.
Hierzu die entsprechenden Muttern betätigen
(Abb. 16 Bez. ).
Kein Fett oder sonstige Schmiermittel zwischen
Ritzel und Zahnstange verwenden (Abb. 16).
Von Hand überprüfen, ob das Tor vorschrifts-
mäßig die Anschläge der mechanischen En-
danschläge erreicht und keine mechanische
Schwergängigkeit während des Laufs vorliegt.
Abmessun-
gen in
mm
C720-C721

6 INBETRIEBNAHME

6.1 ANSCHLUSS DER LEITERPLATTE

Vor der Ausführung jeglicher Art von Eingriff
an der Leiterplatte (Anschlüsse, Program-
mierung, Wartung) muss die Stromzufuhr
abgeschaltet werden.
• Die Punkte 10, 11, 12, 13, 14 der ALLGEMEINEN
SICHERHEITSVORSCHRIFTEN unbedingt befolgen.
• Die Stromkabel in die Kanäle einführen und an die
entsprechenden Zubehörteile anschließen. Hierzu die An-
gaben auf Abb. 3 befolgen.
• Die Versorgungskabel sollten stets getrennt von den Kabeln
für die Steuerung und die Sicherheitsvorrichtungen (Taste,
Empfänger, Fotozellen usw.) verlegt werden.
• Um elektrische Störungen zu vermeiden, müssen voneinan-
der getrennte Ummantelungen verwendet werden.

6.1.1 ERDUNG

Das Erdungskabel gemäß Abbildung 17 anschließen.
Abb. 17 Fig. 17
Die Abb. 17 bezieht sich auf den Antrieb C720
6.1.2 ELEKTRONISCHES GERÄT
Bei den Getriebemotoren sind die elektronischen Steuergeräte
an einer Halterung (Abb. 18 Bez.
durchsichtige Deckel (Abb. 18 Bez.
Auf dem Deckel sind die Tasten zum Programmieren der Platte
positioniert (Abb. 18 Bez.
Platte möglich ist, ohne dass hierzu der Deckel abgenommen
werden muss.
Um das Steuergerät ordnungsgemäß anzu-
schließen und zu programmieren, müssen die
Abb. 16
Fig. 16
entsprechenden Anweisungen beachtet wer-
den.
8
) befestigt. Hierzu werden
) benutzt.
), wodurch eine Programmierung der
Abb. 18
732568 - Rev.E
OFF
Fig. 18
