Inhaltszusammenfassung für FAAC 884

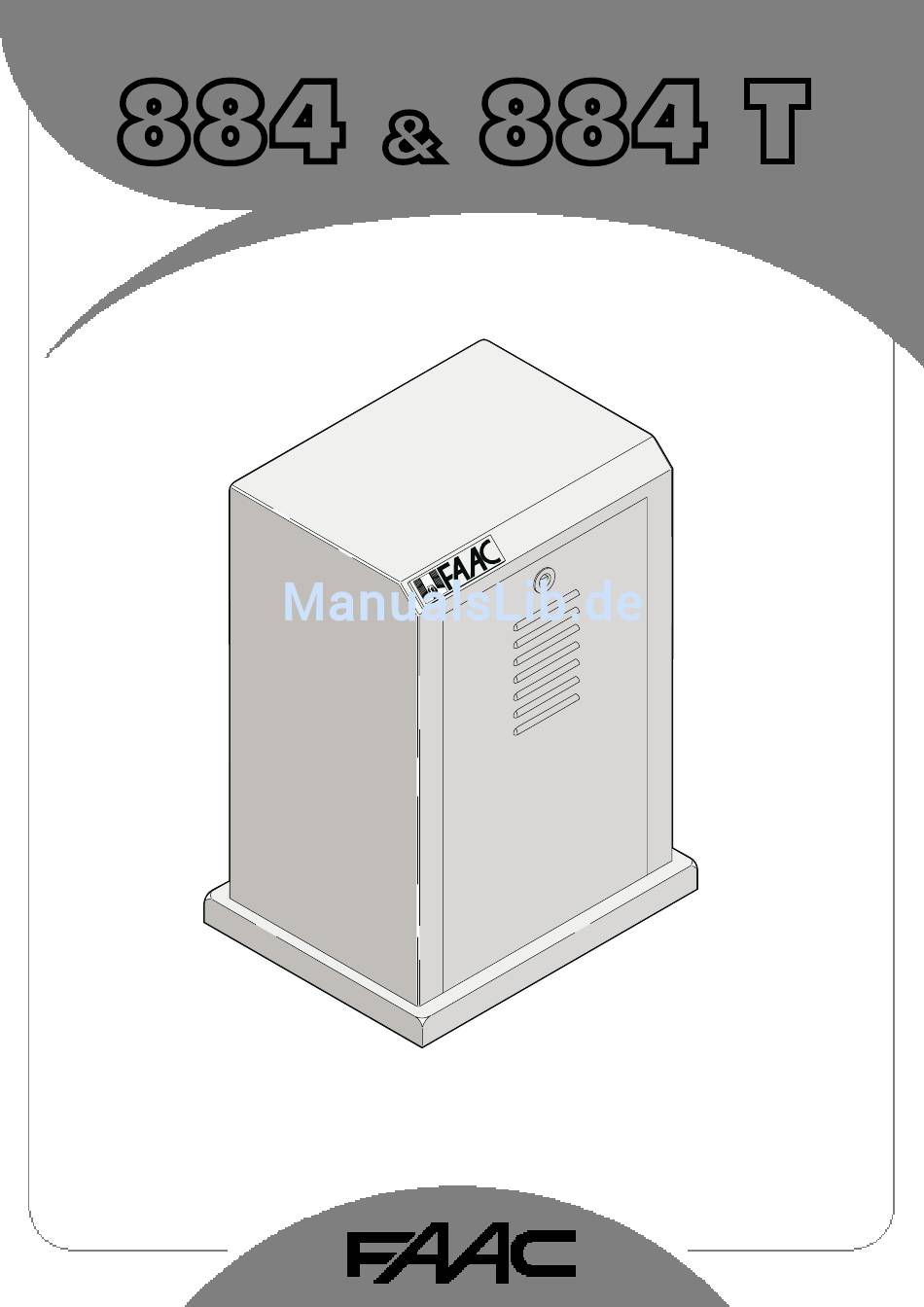

- Seite 1 884 T &...
-
Seite 2: Eg-Konformitätserklärung Zu Maschinen
Via Benini, 1 40069 - Zola Predosa BOLOGNA - ITALIEN erklärt hiermit, daß: der Antrieb Mod. 884 • zum Einbau in eine Maschine oder mit anderen Maschinen zu einer Maschine im Sinne der Richtlinie 2006/42/EG. • den wesentlichen Sicherheitsbestimmungen folgender anderer EG-... -
Seite 3: Hinweise Für Den Installationstechniker
über eine entsprechende Befestigung mit dem Aufbau des Tors verbunden wird. Darüber hinaus sind die unter Punkt “16” erwähnten Vorrichtungen einzusetzen. 18) Die Firma FAAC lehnt jede Haftung hinsichtlich der Sicherheit und des störungsfreien Betriebs der Automatik ab, wenn Komponenten auf der Anlage eingesetzt werden, die nicht im Hause FAAC hergestellt wurden. -
Seite 4: Beschreibung Und Technische Eigenschaften
Stromausfällen und Betriebsstörungen bequem betätigen. Max. Torgewicht (Kg) 3500 Das elektronische Steuergerät ist im Antriebsgehäuse integriert. Torgeschwindigkeit 10 m/min Die Antriebe 884 sind für die Durchfahrtsregelung entwickelt Max. Torlänge 42 m und hergestellt worden. Jede andere Anwendung ist daher unbedingt zu vermeiden. Kupplung Zweischeiben-Kupplung in Ölbad... -
Seite 5: Einmauern Der Fundamentplatte
DEUTSCH DEUTSCH • Antrieb im direkten Durchfahrtsbereich vor Stößen usw. entsprechend schützen • Wirksamer Erdschluß für den Getriebemotor. 4.2. EINMAUERN DER FUNDAMENTPLATTE 1) Die Anbringung der Fundamentplatte muß nach Angaben von Abb. 4 erfolgen. Für die Maßangaben wird auf Abb. 5 verwiesen. Hinweis: Die Platte muß... - Seite 6 Hinweis: Es dürfen keine Zahnstangenelemente bei der Kabelführungen und die elektrischen Anschlüsse des elektronischen Torbewegung aus dem Ritzel auslaufen. Geräts 884 T mit dem entsprechenden Zubehör auszuführen. Achtung: Die Zahnstangenelemente dürfen auf keinen Fall Die Versorgungskabel sollten stets getrennt von den Kabeln für die untereinander verschweißt werden.
- Seite 7 DEUTSCH DEUTSCH 5.1.1. LAYOUT KARTE 884 T TAB. 3 Bestandteile Gerät 884 T LED A LED-DIODE OPEN LED B LED-DIODE TEIL-OPEN / CLOSE LED STOP LED-DIODE STOP LED FSW LED-DIODE SICHERHEITSVORRICHTUNGEN LED FCC LED-DIODE ENDSCHALTER SCHLIESSUNG LED FCA LED-DIODE ENDSCHALTER ÖFFNUNG...
- Seite 8 Ü Wird die Überbrückungsklemme LK1 unterbrochen, erhält Die Zubehörkarten werden so eingesteckt, daß die Seite ihrer man einen freien Kontakt zwischen den Klemmen 8 und 9 (siehe Bestandteile ins Innere des elektronischen Geräts 884 T zeigt. Abb.19). Das Einstecken und die Herausnahme der Karten erfolgt erst nach Abnahme der Spannung.
- Seite 9 DEUTSCH DEUTSCH TAB. 6 BETRIEBSLOGIK A2 (AUTOMATIK PLUS) 5.3. PROGRAMMIERUNG BETRIEBSLOGIK A2 IMPULSE Für die Programmierung des Betriebs der Automation müssen die STATUS TOR OPEN A - OPEN B (1) STOP SICHERHEITSVORR entsprechenden Mikroschalter wie im folgenden Schema gezeigt, GESCHLOSSEN öffnet und schließt keine Auswirkung keine Auswirkung...
-
Seite 10: Störungen
TAB. 12 BETRIEBSLOGIK C (TOTMANN) Sobald sich die LED-Diode FCC des Endschalters auf BETRIEBSLOGIK C STEUERUNGEN STETS GEDRÜCKT IMPULSE demelektronischen Gerät 884 T (Abb. 13) ausschaltet, ist das Feinblech STATUS TOR OPEN A (5) OPEN B (4 e 5) SICHERHEITSVORR... -
Seite 11: Wartung
Funktion der Sicherheitsvorrichtungen einer - Die in der Abb.25 gezeichnete Entriegelungshebel betätigen. regelmäßigen Wartung unterziehen. - Durch den Sicherheits-Mikroschalter im Entriegelungssystem werden unbeabsichtigte Steuerimpulse an den Antrieb 10. REPARATUREN unterbunden (Abb. 2 Pos. 7). Für Instandsetzungsarbeiten sind die autorisierten FAAC Servicestellen zuständig. - Seite 12 ALLGEMEINE SICHERHEITSVORSCHRIFTEN integriert. Bei fachgerechter Installation und vorschriftsmäßigem Bei Stromausfällen bzw. Betriebsstörungen kann das Tor Gebrauch gewährleisten die Antriebe 884 einen hohen manuell entriegelt und betätigt werden. Sicherheitsgrad. Das Lichtsignal zeigt die ablaufende Torbewegung an. Die Beachtung einiger einfacher Verhaltensnormen kann...
- Seite 13 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
