Eneo VKCD-1337/IR Montage- Und Betriebsanleitung

Montage und Betriebsanleitung
1/3" Tag/Nacht-Domekamera, Fix
mit IR-Beleuchtung, VKCD-1337/IR
1. Sicherheitshinweise
• Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst
diese Sicherheitshinweise und die Betriebsanleitung.
• Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf.
• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen,
Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit
eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten,
sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben.
• Das System darf nie außerhalb der technischen Daten benutzt werden, das
kann die Kamera zerstören.
• Die Kamera nur in einem Temperaturbereich von -10°C bis +50°C und einer
Luftfeuchtigkeit bis max. 90% betreiben.
• Um das System von der Versorgungsspannung zu trennen, ziehen Sie das
Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel.
• Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die
Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und
keine Feuchtigkeit eindringen kann.
• Versuchen Sie nicht, das Kameramodul aus dem Dome auszubauen.
• Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden.
Fremdeingriffe beenden jeden Garantieanspruch.
• Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet
werden (Zerstörung des Sensors).
• Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal
ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich.
• Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten.
• Verwenden Sie nur Original-Ersatzteile u. -Zubehör von Videor E. Hartig GmbH.
• Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden.
Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauer-
haft schädigen.
• Es müssen alle zur Montage vorgesehenen Öffnungen im Gehäuse ge-
schlossen, bzw. abgedichtet werden.
• D er Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn.
Daten verantwortlich, z.B. durch Verwendung aller beiliegenden Dich-
tungen und O-Ringen, durch Abdichtung des Kabelaustritts mit Silikon
oder durch Verlegen des Kabels in einer Weise, dass durch das Kabel
keine „Wasserrinne" entsteht.
• Bei der Montage muss grundsätzlich darauf geachtet werden, dass
vorhandene Dichtungen ordnungsgemäß eingesetzt und bei der
Montage nicht verschoben werden. Beschädigte Dichtungen dürfen
nicht mehr verbaut werden.
HINWEIS: Dies ist ein Gerät der Klasse A. Dieses Gerät kann im Wohnbe-
reich Funktionsstörungen verursachen; in diesem Fall kann
vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.
2. Allgemeine Beschreibung
• Für Decken- und Wand-Aufbaumontage
• Vandalismusgeschützte Ausführung
• Varifokal-Objektiv F1,5/4-9mm mit DC-Blende
• Zoom/Fokus Einstellung von außen zugänglich
• OLPF (Overlay Low Pass Filter)
• Empfindlichkeit 0,24Lux bei F1,2 (Farbe)
• Gegenlichtkompensation (BLC)
• Automatischer Weißabgleich (AWB)
• IR Beleuchtung: 35 integrierte 850nm LEDs
• Manuelle 3-Achsen Kameraausrichtung
• Betriebsspannung 12VDC
• Entspiegelte Doppelglasscheibe

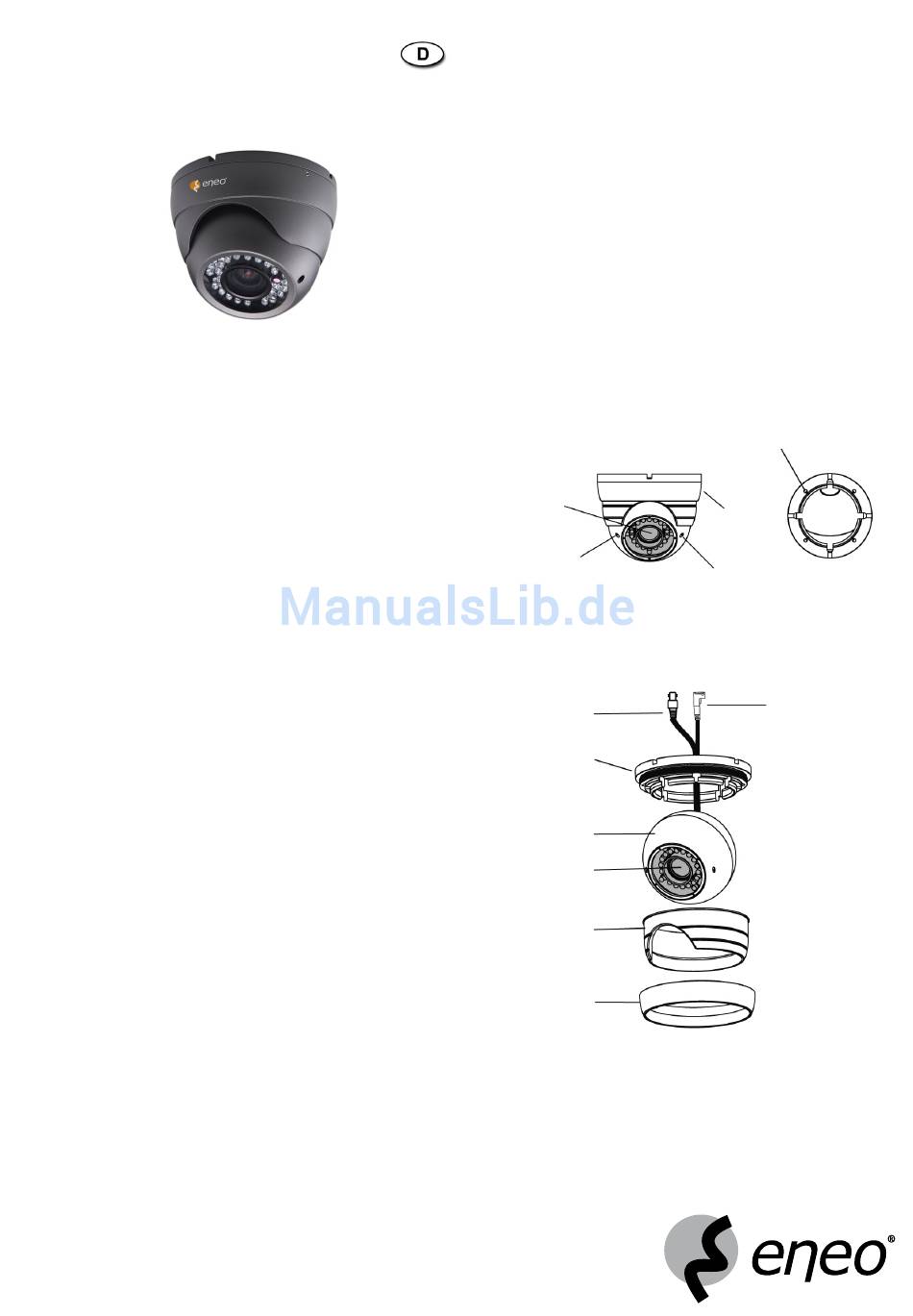

3. Teilebeschreibung
Kamera
Fokus-Einstellschraube
Zoom-Einstellschraube
Vorderansicht
Videoanschluss
Gehäusebasis
Eyeball-Kamera
Objektiv
Fixierring
Dome-Abdeckring
Befestigungslöcher
Gehäuse
Ansicht von unten
Spannungsver-
sorgungsanschluss
