Instandhaltung Inneneinheit

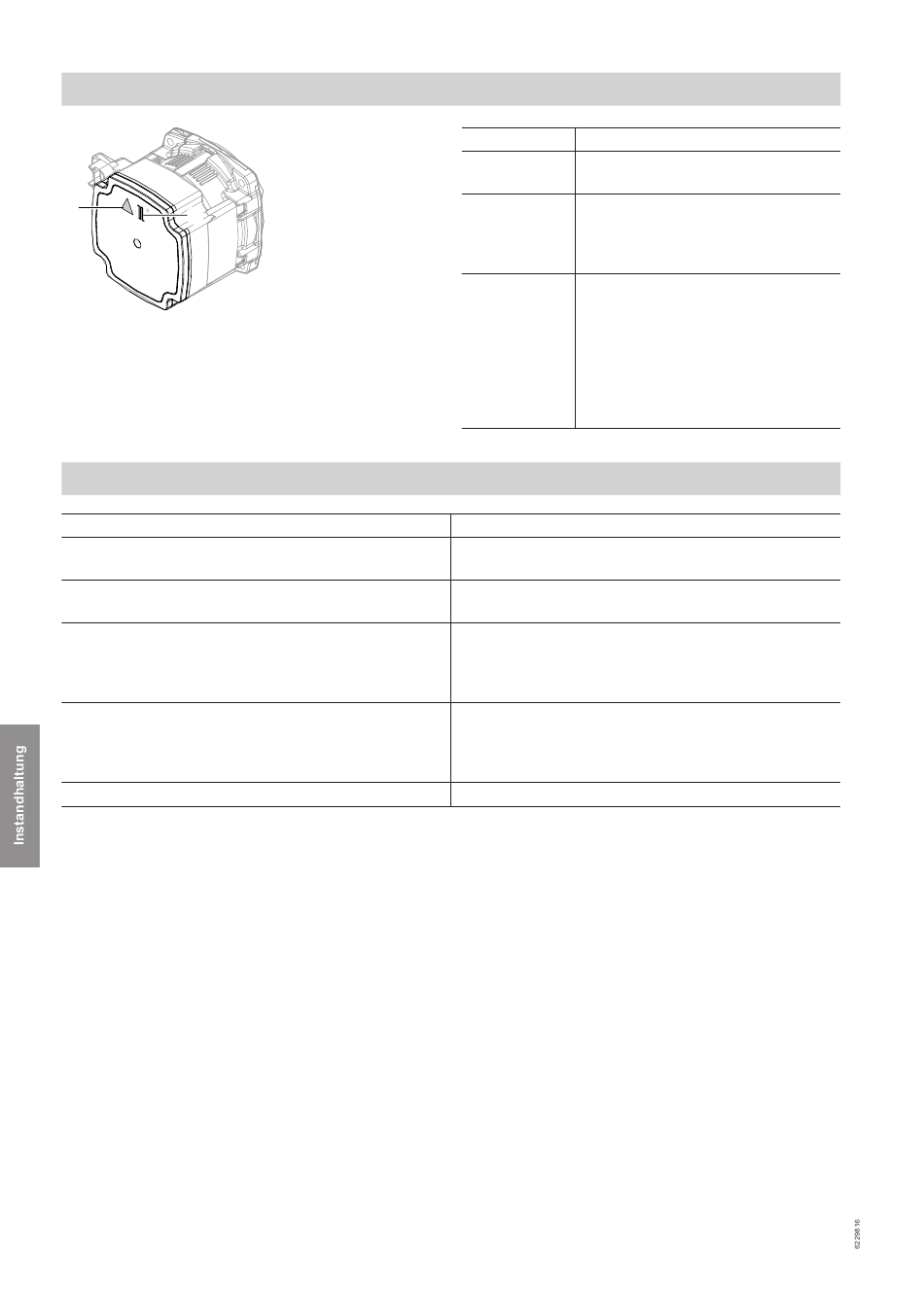

Statusanzeige interne Umwälzpumpen
!
A
B
Abb. 96
Temperatursensoren prüfen
Temperatursensor NTC 10 k
Außentemperatursensor
■
Speichertemperatursensor oben
■
Vorlauftemperatursensor Sekundärkreis (T2)
■
Rücklauftemperatursensor Sekundärkreis (T17)
■
Temperatursensor externer Pufferspeicher
■
1. Leitung und Stecker des Temperatursensors prü-
fen.
2. Adern vom Stecker abklemmen.
3. Widerstand des Temperatursensors messen.
Widerstand mit Wert für die aktuelle Temperatur
aus folgender Tabelle vergleichen.
166
Ω
LED Bedeutung
blinkt grün. Regelbetrieb, Umwälzpumpe läuft bei
B
Anforderung.
Umwälzpumpe läuft dauerhaft mit
B leuchtet
■
grün. max. Leistung, z. B. bei Unterbre-
chung des PWM-Signals.
Keine Störungsmeldung
■
Störung mit Störungsmeldung
A leuchtet rot.
■
Nachdem die Inneneinheit span-
■
nungsfrei geschaltet ist, leuchtet
die LED für die Dauer der Nach-
laufzeit ca. 30 bis 60 s lang. Arbei-
ten in der Inneneinheit erst nach
Ablauf dieser Nachlaufzeit begin-
nen.
Anschluss
Anschluss 1 in der Anschlussbox
■
Stecker 1 an Elektronikmodul HPMU
■
Anschluss 5 in der Anschlussbox
■
Stecker 5 an Elektronikmodul HPMU
■
Elektronikmodul EHCU, Klemmen X4.1/X4.2
■
Position des Temperatursensors: Siehe Kapitel „In-
■
standhaltung Inneneinheit: Übersicht interne Kompo-
nenten".
Elektronikmodul EHCU, Klemmen X4.3/X4.4
■
Position des Temperatursensors: Siehe Kapitel „In-
■
standhaltung Inneneinheit: Übersicht interne Kompo-
nenten".
Anschluss 9 in der Anschlussbox
4. Bei Abweichung > 10 % Adern am Temperatursen-
sor abklemmen. Messung direkt am Sensor wie-
derholen.
Ggf. bauseitige Leitung prüfen (2-adrige Leitung,
max. 35 m lang bei einem Leiterquerschnitt von
1,5 mm 2 ).
Je nach Messergebnis Leitung oder Temperatur-
sensor austauschen.
