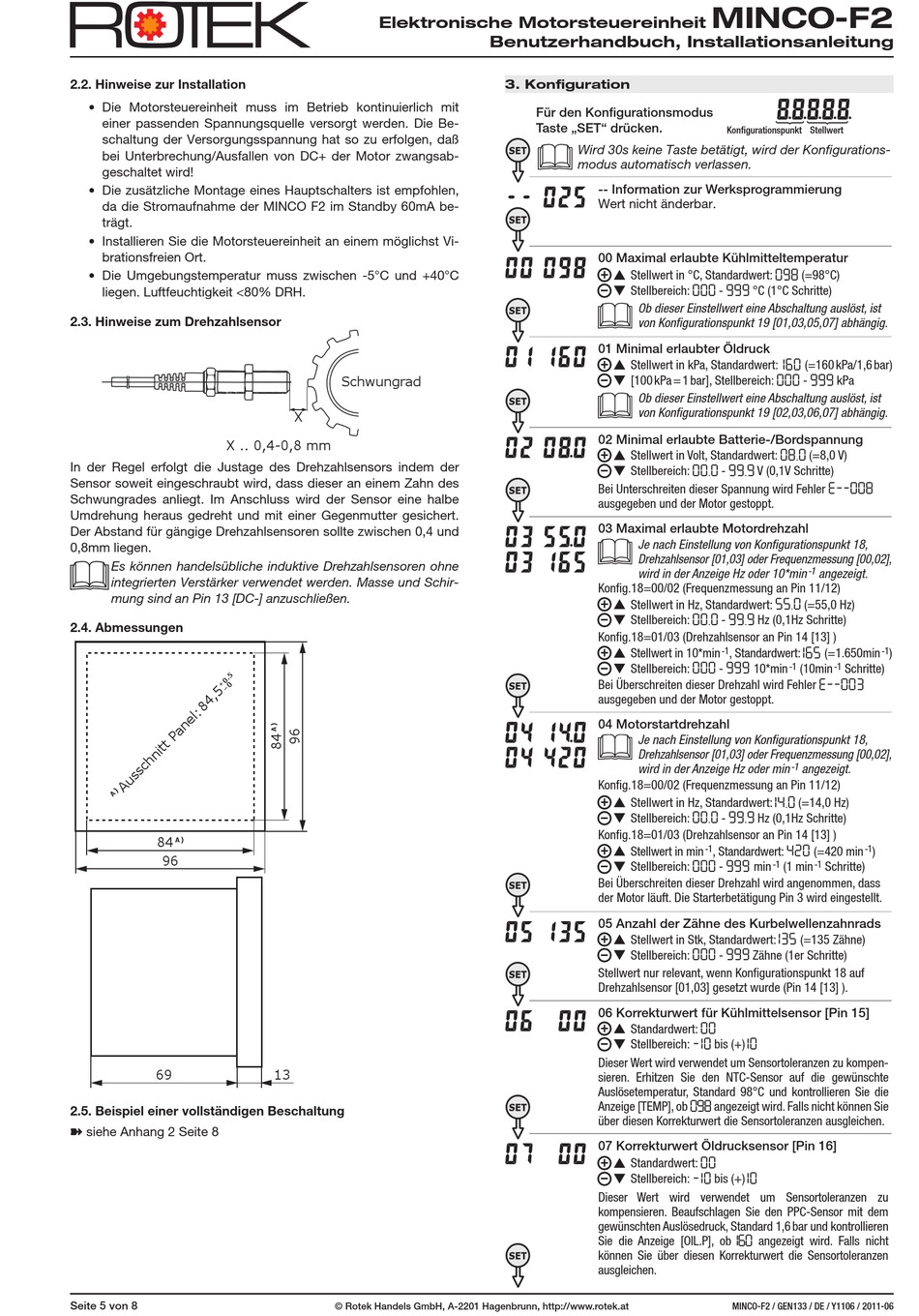

2.2. Hinweise zur Installation
• Die Motorsteuereinheit muss im Betrieb kontinuierlich mit
einer passenden Spannungsquelle versorgt werden. Die Be-
schaltung der Versorgungsspannung hat so zu erfolgen, daß
bei Unterbrechung/Ausfallen von DC+ der Motor zwangsab-
geschaltet wird!
• Die zusätzliche Montage eines Hauptschalters ist empfohlen,
da die Stromaufnahme der MINCO F2 im Standby 60mA be-
trägt.
• Installieren Sie die Motorsteuereinheit an einem möglichst Vi-
brationsfreien Ort.
• Die Umgebungstemperatur muss zwischen -5°C und +40°C
liegen. Luftfeuchtigkeit <80% DRH.
2.3. Hinweise zum Drehzahlsensor
X .. 0,4-0,8 mm
In der Regel erfolgt die Justage des Drehzahlsensors indem der
Sensor soweit eingeschraubt wird, dass dieser an einem Zahn des
Schwungrades anliegt. Im Anschluss wird der Sensor eine halbe
Umdrehung heraus gedreht und mit einer Gegenmutter gesichert.
Der Abstand für gängige Drehzahlsensoren sollte zwischen 0,4 und
0,8mm liegen.
Es können handelsübliche induktive Drehzahlsensoren ohne
integrierten Verstärker verwendet werden. Masse und Schir-
mung sind an Pin 13 [DC-] anzuschließen.
2.4. Abmessungen
84
A)
96
69
2.5. Beispiel einer vollständigen Beschaltung
➽ siehe Anhang 2 Seite 8
Seite 5 von 8
Elektronische Motorsteuereinheit
Schwungrad
X
13
© Rotek Handels GmbH, A-2201 Hagenbrunn, http://www.rotek.at
Benutzerhandbuch, Installationsanleitung
3. Konfiguration
Für den Konfigurationsmodus
Taste „SET" drücken.
Wird 30s keine Taste betätigt, wird der Konfigurations-
modus automatisch verlassen.
-- Information zur Werksprogrammierung
Wert nicht änderbar.
00 Maximal erlaubte Kühlmitteltemperatur
Stellwert in °C, Standardwert: 098 (=98°C)
Stellbereich: 000 - 999 °C (1°C Schritte)
Ob dieser Einstellwert eine Abschaltung auslöst, ist
von Konfigurationspunkt 19 [01,03,05,07] abhängig.
01 Minimal erlaubter Öldruck
Stellwert in kPa, Standardwert: 160 (=160 kPa/1,6 bar)
[100 kPa = 1 bar], Stellbereich: 000 - 999 kPa
Ob dieser Einstellwert eine Abschaltung auslöst, ist
von Konfigurationspunkt 19 [02,03,06,07] abhängig.
02 Minimal erlaubte Batterie-/Bordspannung
Stellwert in Volt, Standardwert: 08.0 (=8,0 V)
Stellbereich: 00.0 - 99.9 V (0,1V Schritte)
Bei Unterschreiten dieser Spannung wird Fehler E--008
ausgegeben und der Motor gestoppt.
03 Maximal erlaubte Motordrehzahl
Je nach Einstellung von Konfigurationspunkt 18,
Drehzahlsensor [01,03] oder Frequenzmessung [00,02],
wird in der Anzeige Hz oder 10*min
Konfig.18=00/02 (Frequenzmessung an Pin 11/12)
Stellwert in Hz, Standardwert: 55.0 (=55,0 Hz)
Stellbereich: 00.0 - 99.9 Hz (0,1Hz Schritte)
Konfig.18=01/03 (Drehzahlsensor an Pin 14 [13] )
Stellwert in 10*min
Stellbereich: 000 - 999 10*min
Bei Überschreiten dieser Drehzahl wird Fehler E--003
ausgegeben und der Motor gestoppt.
04 Motorstartdrehzahl
Je nach Einstellung von Konfigurationspunkt 18,
Drehzahlsensor [01,03] oder Frequenzmessung [00,02],
wird in der Anzeige Hz oder min
Konfig.18=00/02 (Frequenzmessung an Pin 11/12)
Stellwert in Hz, Standardwert: 1 4.0 (=14,0 Hz)
Stellbereich: 00.0 - 99.9 Hz (0,1Hz Schritte)
Konfig.18=01/03 (Drehzahlsensor an Pin 14 [13] )
Stellwert in min
Stellbereich: 000 - 999 min
Bei Überschreiten dieser Drehzahl wird angenommen, dass
der Motor läuft. Die Starterbetätigung Pin 3 wird eingestellt.
05 Anzahl der Zähne des Kurbelwellenzahnrads
Stellwert in Stk, Standardwert: 1 35 (=135 Zähne)
Stellbereich: 000 - 999 Zähne (1er Schritte)
Stellwert nur relevant, wenn Konfigurationspunkt 18 auf
Drehzahlsensor [01,03] gesetzt wurde (Pin 14 [13] ).
06 Korrekturwert für Kühlmittelsensor [Pin 15]
Standardwert: 00
Stellbereich: - 10 bis (+) 1 0
Dieser Wert wird verwendet um Sensortoleranzen zu kompen-
sieren. Erhitzen Sie den NTC-Sensor auf die gewünschte
Auslösetemperatur, Standard 98°C und kontrollieren Sie die
Anzeige [TEMP], ob 098 angezeigt wird. Falls nicht können Sie
über diesen Korrekturwert die Sensortoleranzen ausgleichen.
07 Korrekturwert Öldrucksensor [Pin 16]
Standardwert: 00
Stellbereich: - 10 bis (+) 1 0
Dieser Wert wird verwendet um Sensortoleranzen zu
kompensieren. Beaufschlagen Sie den PPC-Sensor mit dem
gewünschten Auslösedruck, Standard 1,6 bar und kontrollieren
Sie die Anzeige [OIL.P], ob 160 angezeigt wird. Falls nicht
können Sie über diesen Korrekturwert die Sensortoleranzen
ausgleichen.
08 Korrekturwert Batterie-/Bordspannung
Standardwert: 00
Stellbereich: - 10 bis (+) 1 0
MINCO-F2
Konfigurationspunkt Stellwert
-1
angezeigt.
-1
, Standardwert: 1 65 (=1.650min
-1
-1
(10min
Schritte)
-1
angezeigt.
-1
-1
, Standardwert: 420 (=420 min
)
-1
-1
(1 min
Schritte)
MINCO-F2 / GEN133 / DE / Y1106 / 2011-06
