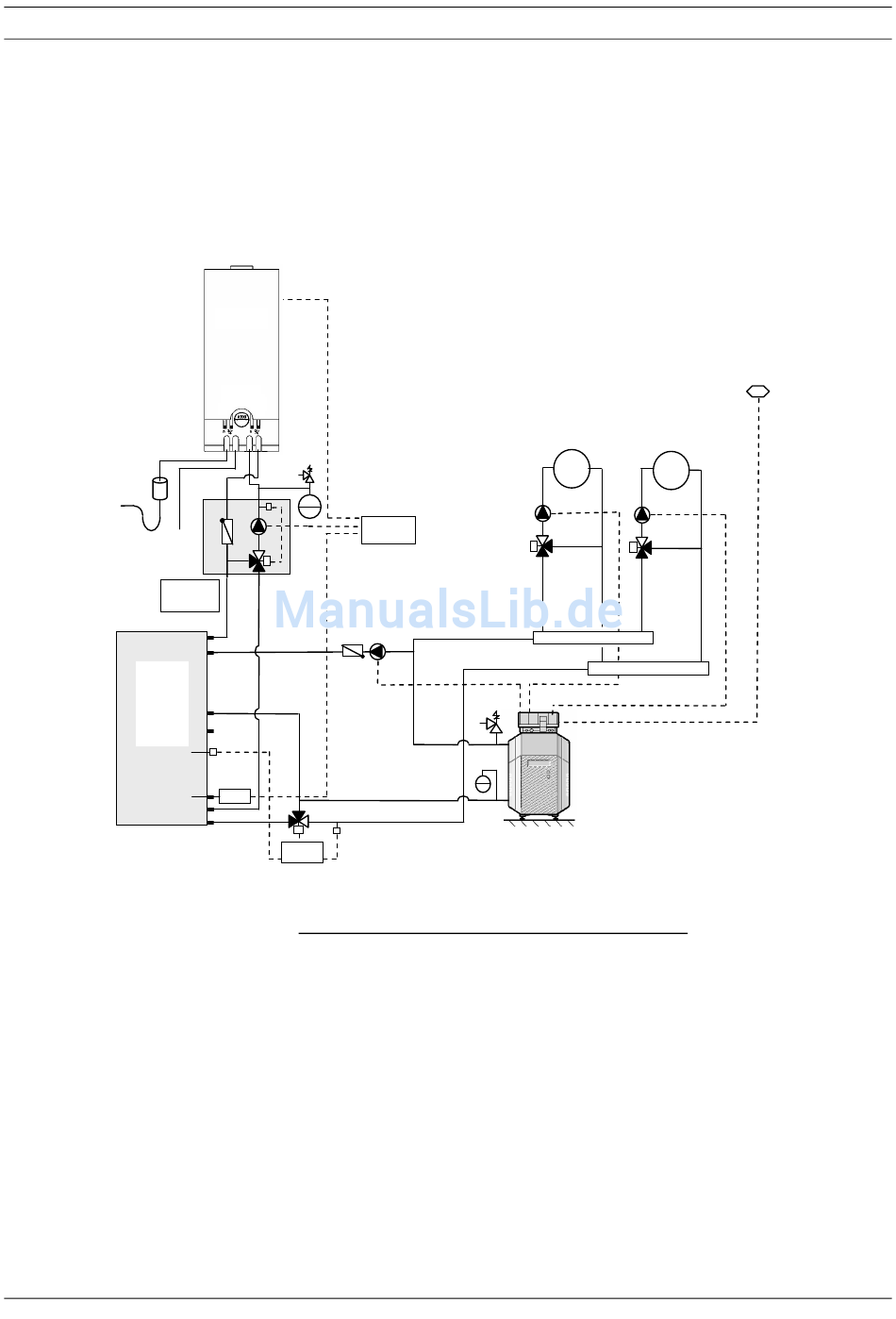

Beispiel für die Einbindung vom Aquarello in den Heizkreis mit Pufferspeicher
Aquarello + Kombispeicher + Heizkessel
TAS Auslauf
freier
Auslauf
Rücklauf-
anhebung
Puffer-
speicher
mind.
500 l
Beispiele für den hydraulischen Anschluss des Aquarellos an den Heizkreis (Ausführungsbeispiele ohne Anspruch auf Vollständigkeit).
Sicherheitseinrichtungen teils nicht eingezeichnet. Die Beispiele ersetzen keine fachgerechte Planung und Ausführung.
Pufferspeicher (mindestens 500 Liter) vorgeschrieben! Alle Elektrobauteile, Anschlussrohre und Komponenten sind bauseits zu stellen.
Anleitung Kaminofen Aquarello
Installation / Anschluss
Anschlussmöglichkeit
für einen externen
Fühler
Aquarello
TAS Zulauf
Kaltwasser
FH
SR 3
Rücklaufwächter
Differenz-
Regelung
HK 1
H
HK 2
z.B.
Ölkessel / Gaskessel
