Beim Installieren des Geräts muss der Schutzleiter immer zuerst angeschlossen bzw. getrennt werden.
Warnung
Anweisung 42
Dieses Gerät muss an einem Standort mit eingeschränktem Zugriff installiert werden und dauerhaft mit mindestens einem 6-AWG
Kupfermassekabel geerdet werden.
Führen Sie die folgenden Schritte durch, um den Router über eine 2-Loch-Lasche und den entsprechenden Befestigungspunkt zu
erden. Die meisten Anbieter verlangen mindestens eine 6-AWG-Erdung. Überprüfen Sie die Anforderungen Ihres Anbieters für die
Erdung.
Verfahren
Schritt 1 Wenn Ihr Erdungskabel isoliert ist, verwenden Sie ein Abmantelwerkzeug, um das Kabel 12,7 mm (±0,5 mm) (0,5 Zoll
± 0,02 Zoll) abzumanteln.

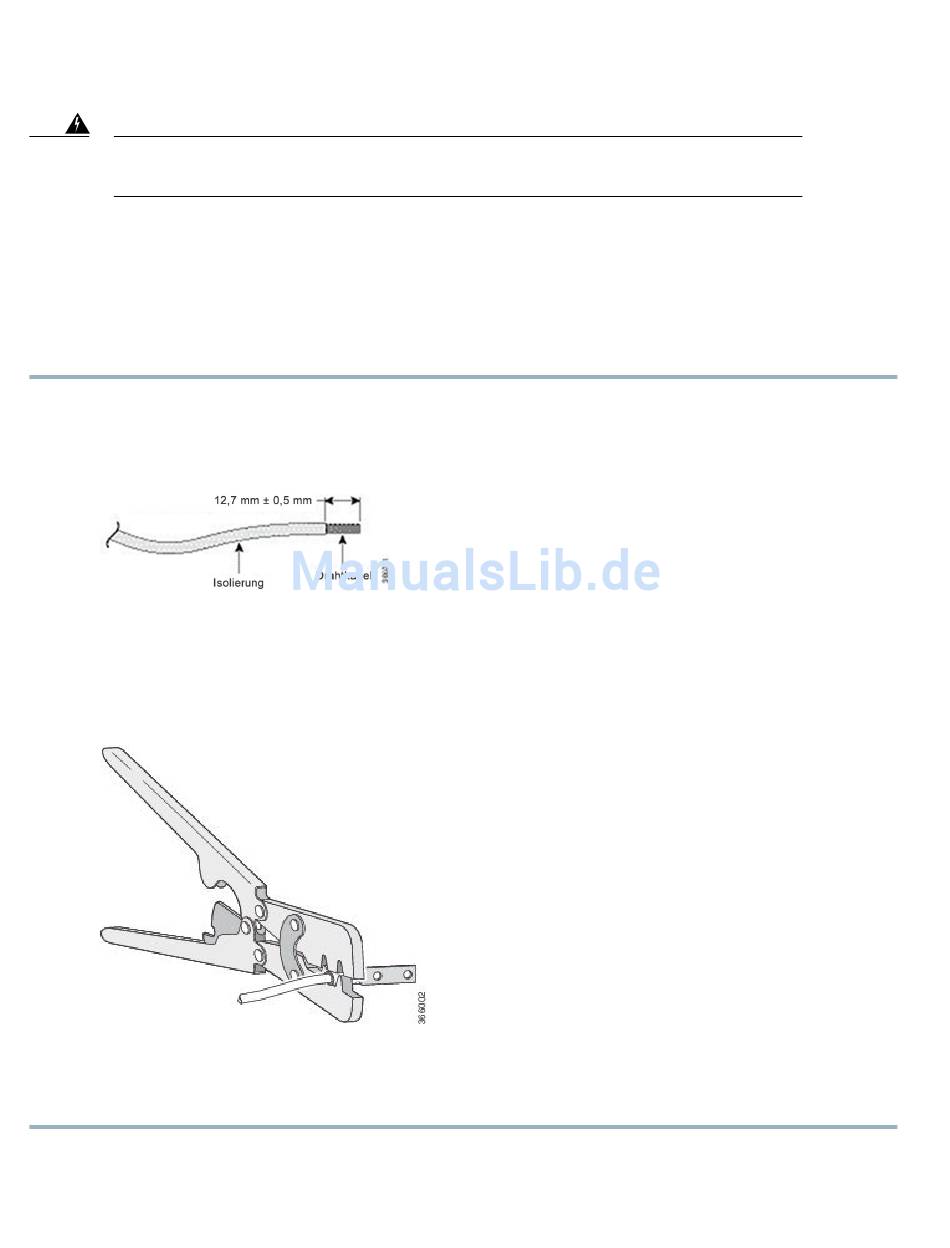

Abbildung 10: Abmanteln eines Erdungskabels
Schritt 2 Schieben Sie das offene Ende Ihrer 2-Loch-Erdungslasche über den freigelegten Bereich des Erdungskabels.
Schritt 3 Verwenden Sie eine Crimpzange (wie vom Erdungslaschen-Hersteller angegeben), und crimpen Sie die Erdungslasche
an das Erdungskabel, wie in der folgenden Abbildung gezeigt.
Abbildung 11: Crimpen einer Erdungslasche an das Erdungskabel
Schritt 4 Verwenden Sie einen Kreuzschlitzschraubendreher, um die 2-Loch-Erdungslasche und das Kabel mit den
2 Flachkopf-Kreuzschlitzschrauben am Router zu befestigen.
Schritt 5 Verbinden Sie das andere Ende des Erdungsleiters mit einem geeigneten Erdungspunkt an Ihrem Standort.
