Gehen Sie folgendermaßen vor, um das Router-Chassis im Rack zu installieren:
Verfahren
Schritt 1 Positionieren Sie das Chassis folgendermaßen im Rack:
• Wenn sich die Vorderseite des Chassis (Frontblende) an der Vorderseite des Racks befindet, führen Sie die Rückseite
des Chassis zwischen den Montagestützen ein.
• Wenn sich die Rückseite des Chassis an der Vorderseite des Racks befindet, führen Sie die Vorderseite des Chassis
zwischen den Montagestützen ein.
Schritt 2 Richten Sie die Montagelöcher an der Halterung (und optional die Kabelführung) an den Montagelöchern des Racks aus.

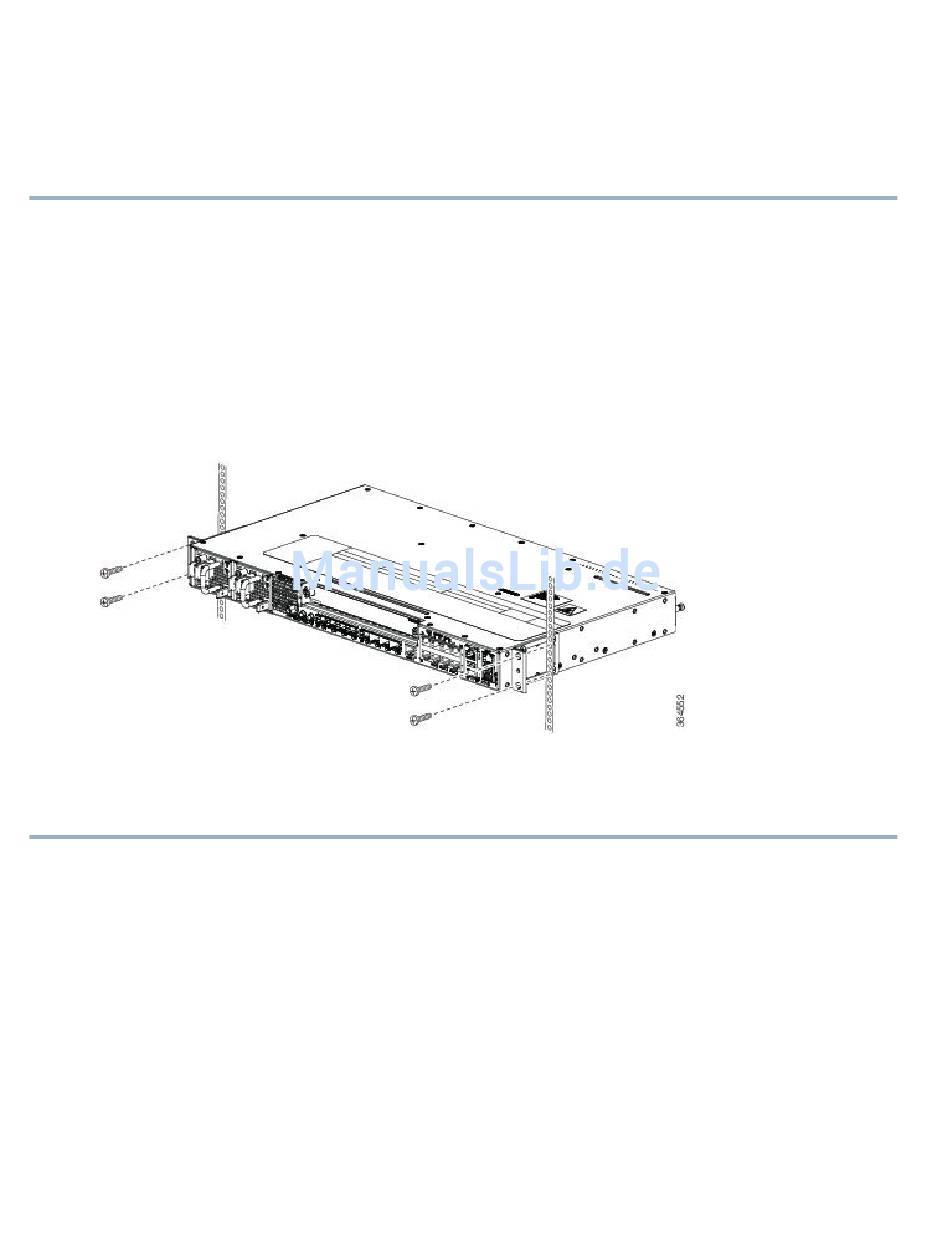

Die folgende Abbildung zeigt die Installation des Routers in einem 19-Zoll-EIA-Rack.
Abbildung 6: Installieren des Chassis in einem 19-Zoll-EIA-Rack
Schritt 3 Führen Sie die vier verzinkten M6x12mm-Stahlschrauben durch die Löcher in der Halterung und in die Gewindebohrungen
an den Montagestützen des Racks.
Schritt 4 Verwenden Sie ein Maßband und eine Wasserwage, um zu überprüfen, ob das Chassis gerade und im Lot installiert ist.
Installieren von SFP-Modulen
Die folgende Abbildung zeigt ein SFP-Modul, das einen Bale-Clasp-Verschluss hat.
12
