B E D I E N U N G S A N L E I T U N G

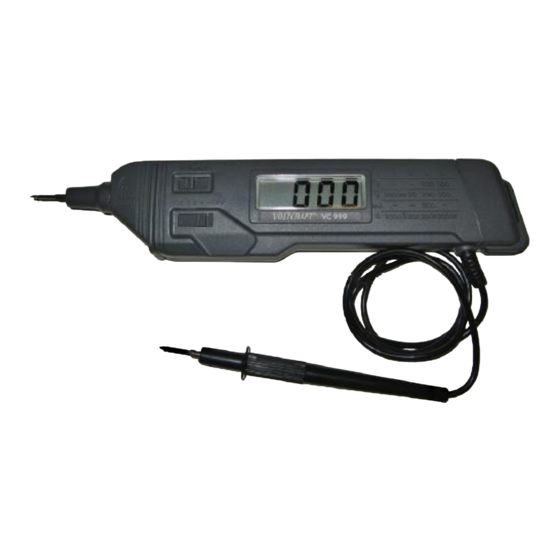

Pen-Type DMM VC 999
Best.-Nr. 10 28 14
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent-
hält wichtige Hinweise zur Inbetriebnahme und Handhabung.
Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte
weitergeben. Grundkenntnisse im Umgang mit Meßgeräten
werden vorausgesetzt.
Bewahren Sie diese Bedienungsanleitung zum Nachlesen sorgfältig
auf.
Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit An-
gabe der Seitenzahlen auf Seite 5.
*07-99/MZ
07/99
Version

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Conrad Pen-Type DMM VC 999

  • Seite 1 Seitenzahlen auf Seite 5. Nachdruck, auch auszugsweise, verboten. 100 % Diese Bedienungsanleitung entspricht dem technischen Stand bei Druckle- Recycling- gung. Änderung in Technik und Ausstattung vorbehalten. papier. Chlorfrei ge- © Copyright 1999 by Conrad Electronic GmbH. Printed in Germany. *07-99/MZ bleicht.
  • Seite 2: Einführung

    Einführung Der bestimmungsgemäße Einsatz des Meßgerätes umfaßt: Sehr geehrter Kunde, Wir bedanken uns für den Kauf des Pen-Type-DMM’s VC-999. Mit • Messen von Gleichspannungen bis max. 600 V und Wechsel- diesem sprichwörtlich handlichen Meßgerät haben Sie ein Produkt spannungen bis max. 600 V rms (=eff) nach dem neuesten Stand der Technik erworben.
  • Seite 3: Inhaltsverzeichnis

    Einstellelemente Inhaltsverzeichnis Seite Einführung ..................2 Bestimmungsgemäße Verwendung..........3 Einstellelemente ................4 Inhaltsverzeichnis ................5 Sicherheitshinweise ................5 Einführung ..................8 Batterie- /Sicherungswechsel und Allgemein........9 Durchführung von Messungen ............12 Entsorgung ..................16 Behebung von Störungen...............16 Wartung ..................17 11 Meßgerätegehäuse Technische Daten und Meßtoleranzen ...........18 12 3-1/2-stellige Flüssigkristallanzeige kurz: LCD, mit autom. Po- laritätsanzeige, max.
  • Seite 4 • Nach Beendigung der Messung schalten Sie die Spannungs- Sicherheitssymbole: Bedienungsanleitung lesen! quelle stromlos und entfernen die Meßleitungen von den An- schlüssen der Spannungsquelle. Schutzklasse II, doppelte Isolierung • Stellen Sie vor jeder Spannungsmessung sicher, daß sich das • Gleichstrommessungen dürfen mit diesem Meßgerät nur in Meßgerät nicht im Strommeßbereich befindet.
  • Seite 5: Einführung

    - elektrostatischen Feldern (Auf-/Entladungen) Batterie- und Sicherungswechsel, - Sendeantennen oder HF-Generatoren Allgemein • Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen a) Batteriewechsel unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn Damit Ihr Meßgerät einwandfrei funktioniert, muß...
  • Seite 6 werden können, welche Ihrer Gesundheit schaden c) Allgemein bzw. das Batteriefach zerstören. Verbrauchte Batterien sind als Sondermüll zu be- c1 Das Meßgerät wird mit dem Bereichsschalter aus der „OFF“- trachten und müssen daher umweltgerecht entsorgt Position heraus eingeschaltet. Die Anzeige der Polarität bei werden.
  • Seite 7: Durchführung Von Messungen

    max. 200 V Gleich- oder Wechselspannung, 200 mA Berühren Sie keine Schaltungen oder Schaltungs- Gleichstrom, 200 KOhm Widerstand teile, in welchen Spannungen größer 25 VAC bzw. 35 VDC auftreten oder auftreten könnten. max. 600 V Gleich- oder Wechselspannung, 2000 KOhm (2 MOhm) Widerstand.
  • Seite 8 Verbinden Sie die Meßleitungen (-Spitzen) des Meßgerätes in Se- Durchgangsprüfung rie (Reihe) mit der zu messenden Last (Verbraucher), dem Meß- Schalten Sie Ihr Meßgerät ein. objekt. Beachten Sie dabei die Sicherheitsbestimmungen. Stellen Sie den Meßfunktionsschalter auf Ohm „Ω„ und den Be- Sicherung reichsschalter auf „1“.
  • Seite 9: Entsorgung

    und „+“ (Meßspitze ) an der Kathode. Problem mögliche Lösung Wird nun eine Spannung zwischen 1,0 V und 1,6 V (wie bei offenem keine Anzeige ist das Gerät eingeschaltet? Meßkreis) angezeigt, so ist die Diode in Ordnung. Liegt die ange- ist die Batterie verbraucht? zeigte Spannung darunter (ca.
  • Seite 10: Technische Daten Und Meßtoleranzen

    Reinigen Sie ein verschmutztes Display mit einem schwach feuch- Meßtoleranzen ten, sauberen, fusselfreien Lappen, verwenden Sie aber keine Rei- Angabe der Genauigkeit in ±(% der Ablesung + Anzahl der Stellen nigungsmittel. = digits = dgt(s)). Die Genauigkeit gilt ein Jahr lang bei einer Tem- peratur von +23°C ±5K, bei einer rel.
