Inhalt
- - - - - - - - - - - - - - - - - - - - - - - - - 2
Einleitung - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2
Übersicht - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 2
Anzeige - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 3
Batterien einsetzen - - - - - - - - - - - - - - - - - - - - - - - - - 3
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4
Ein- / Ausschalten - - - - - - - - - - - - - - - - - - - - - - - - - - 4
Zurück - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 4
Meldungscodes- - - - - - - - - - - - - - - - - - - - - - - - - - - - 4
Einstellung der Messebene - - - - - - - - - - - - - - - - - - - 4
Einstellung der Einheit der Distanz - - - - - - - - - - - - - - 4
- - - - - - - - - - - - - - - - - - - - - - - - - 5
Messung von Einzeldistanzen - - - - - - - - - - - - - - - - - 5
Dauermessung - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5
Addieren / Subtrahieren - - - - - - - - - - - - - - - - - - - - - - 5
Fläche - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6
Volumen- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 6
Pythagoras (2 Punkte) - - - - - - - - - - - - - - - - - - - - - - - 7
Pythagoras (3 Punkte) - - - - - - - - - - - - - - - - - - - - - - - 7
Speicher (letzte 5 Ergebnisse) - - - - - - - - - - - - - - - - - 8
- - - - - - - - - - - - - - - - - - - - - - - 9
- - - - - - - - - - - - - - - - - - - - - - - - 10
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10
Verantwortungsbereiche - - - - - - - - - - - - - - - - - - - - 10
Bestimmungsgemässe Verwendung - - - - - - - - - - - - 11
Sachwidrige Verwendung- - - - - - - - - - - - - - - - - - - - 11
- - - - - - - - - - - - - - - - - - - 10
Gebrauchsgefahren - - - - - - - - - - - - - - - - - - - - - - - -11
Einsatzgrenzen - - - - - - - - - - - - - - - - - - - - - - - - - - -11
Entsorgung - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -11
Elektromagnetische Verträglichkeit (EMV) - - - - - - - -11
Laserklassifizierung - - - - - - - - - - - - - - - - - - - - - - - -12
Beschilderung - - - - - - - - - - - - - - - - - - - - - - - - - - - -12

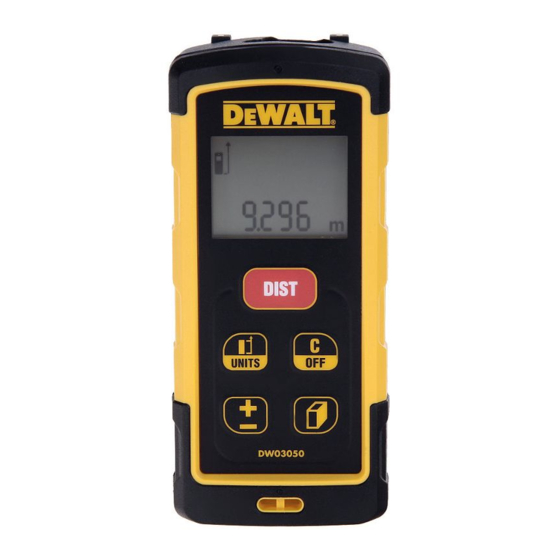

Dewalt DW03050
