D Sollten Sie Fragen oder Anmerkungen haben,
nehmen Sie mit uns Kontakt auf.
BEDIENUNGSANLEITUNG
DW0811
Selbstnivellierender 360° Linien-/Kreuzlinien-
und Punktlaser
(Feb 14) Part No. 79003118 Copyright © 2014 DEWALT
SOLLTEN SIE FRAGEN ODER ANREGUNGEN ZU DIESEM ODER ANDEREN GERÄTEN VON
DEWALT HABEN, BESUCHEN SIE UNSERE WEBSITE: WWW.DEWALT.EU
Sicherheit
WARNUNG: Um das Verletzungsrisiko zu mindern, lesen Sie das mit dem Produkt
gelieferte Sicherheitshandbuch durch oder greifen über www.DeWALT.eu.darauf online
zu.
Die Verwendung von Bedienelementen oder Einstellungen sowie die Durchführung
von Verfahren, die nicht in dieser Anleitung beschrieben sind, können zu einer
gesundheitsgefährdenden Strahlenbelastung führen.
WARNAUFKLEBER
Zur sicheren und einfachen Handhabung befindet sich auf Ihrem Laser der folgende Aufkleber:
VORSICHT: LASERSTRAHLUNG - NICHT IN DEN STRAHL BLICKEN LASERPRODUKT
DER KLASSE 1
Informationen zum Laser
Der DW0811 Laser ist ein Laserprodukt der Klasse 1 und erfüllt 21 CFR 1040.10 und 1040.11
mit den Abweichungen nach Laserhinweis Nr. 50 vom 24. Juni 2007.
PRODUKTÜBERBLICK

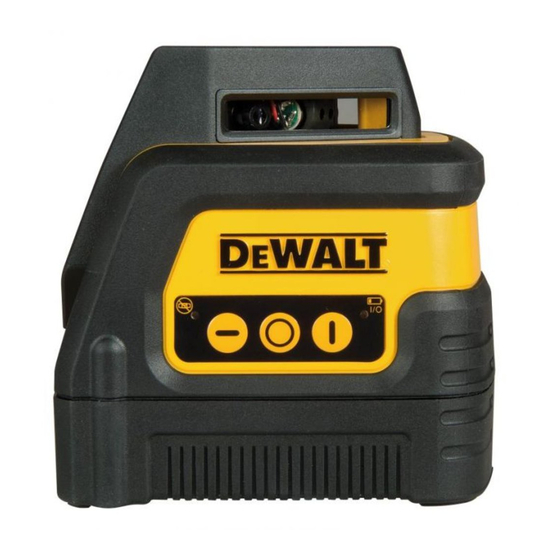

Der DW0811 ist ein selbstnivellierendes Lasergerät, das zur Durchführung von horizontalen
(waagerechten), vertikalen (lotrechten) und rechtwinkligen Ausrichtungen verwendet werden kann.
Dieses Werkzeug wird fertig zusammengebaut geliefert und wurde mit Merkmalen entwickelt, die
eine schnelle und einfache Einrichtung ermöglichen. Bitte lesen Sie vor Gebrauch neben dem
Sicherheitshandbuch auch alle Anweisungen in dieser Anleitung gründlich durch
Page 1
www.dewalt.eu
LASERSTRAHLUNG - NICHT IN DEN STRAHL HINEINSEHEN ODER
DIREKT MIT OPTISCHEN
INSTRUMENTEN BETRACHTEN
LASERPRODUKT DER KLASSE 1
Maximale Leistung ≤ 1 mW @ 630 - 680 nm
Technische Daten
TECHNISCHE DATEN
Lichtquelle Halbleiterlaserdiode
Wellenlänge des Lasers 630-680 nm sichtbar
Laserleistung <1,0 mW (jeder Strahl) LASER-PRODUKT DER
KLASSE 1
Reichweite 30 m (100')
50m (165') mit Detektor
Genauigkeit* (Senkrechte) ± 4 mm @ 10 m (± 5/32" @ 30' )
Genauigkeit* (Waagerechte) ± 4 mm @ 10 m (± 5/32" @ 30' )
Anzeiger Blinkende Anzeige: niedrige Batterieladung
Laser blinkt: Nivellierungsbereich wurde überschritten
Stromversorgung 3 Batterien Größe AA (4,5 V Gleichspannung)
Betriebstemperatur -10 °C bis 50 °C (20 °F bis 120 °F)
Lagerungstemperatur -20 °C bis 60 °C (-5 °F bis 140 °F)
Umwelteinflüsse IP54
Tastenfeld, Modi und LED.
Ein-Ausschalter.
Der Ein-Ausschalter befindet sich auf der Rückseite des Geräts, wie in Abbildung 1 (A) dargestellt.
Befindet sich der Schalter (A) in der Position „AUS/VERRIEGELT", bleibt das Gerät abgeschaltet
und das Pendel gesperrt.
Befindet sich der Ein-/Ausschalter (A) in der Position „EIN/ENTRIEGELT", wird das Pendel aus der
gesperrten Position gelöst und das Gerät nivelliert sich selbst.
Tastenfeld
Das Tastenfeld auf der Oberseite des Geräts besitzt Aktivierungstasten zur Auswahl der
Laserpunkte und/oder der Linienfunktion..
Batterieentladeanzeige.
Der DW0811 ist mit einer Batterieentladeanzeige auf dem Tastenfeld ausgestattet; siehe Abbildung
2. Die Anzeigelampe befindet sich auf dem Tastenfeld. Wenn die Lampe blinkt, ist der Batteriestand
niedrig und die Batterien müssen erneuert werden. Der Laser funktioniert möglicherweise noch eine
Weile, bis die Batterien leer sind. Nach dem Einlegen neuer Batterien und dem erneuten Einschalten
des Lasers bleibt die Anzeigelampe grün.
Nivellierungsanzeige
Überschreitung des Neigungsbereichs (> 4° Neigung) schaltet sich die LED ein und blinkt; der
Laserstrahl blinkt auch.
Der blinkende Strahl zeigt an, dass der Nivellierungsbereich überschritten wurde und das
Gerät NICHT WAAGERECHT (ODER LOTRECHT) IST UND NICHT ZUR BESTIMMUNG ODER
MARKIERUNG EINER WAAGERECHTEN (ODER LOTRECHTEN) LINIE VERWENDET WERDEN
SOLLTE. Versuchen Sie, den Laser erneut auf einer ebeneren Fläche aufzustellen.
Batterien & Stromversorgung
Ihr Lasergerät verwendet 3 x AA-Batterien. (B)
Um die besten Ergebnisse zu erzielen, verwenden Sie nur neue, hochwertige Batterien.
• Sorgen Sie dafür, dass die Batterien in einwandfreiem Zustand sind. Wenn die
Batterieentladeanzeige blinkt, müssen die Batterien ersetzt werden.
• Zur Schonung der Batterie schalten Sie den Laser aus, wenn Sie nicht mit dem Strahl arbeiten
oder ihn markieren.
Konfiguration
NIVELLIERUNG DES LASERS
Dieses Gerät ist selbstnivellierend. Es ist ab Werk so kalibriert, dass es selbst eine lotrechte Position
findet, wenn es auf einer ebenen Fläche mit ± 4° Steigung steht. Vorausgesetzt, dass das Gerät
richtig kalibriert ist, sind keine manuellen Einstellungen erforderlich.
Um die Genauigkeit Ihrer Arbeit zu gewährleisten, stellen Sie sicher, dass der Laser häufig kalibriert
wird. Siehe Vor-Ort-Kalibrierungstest.
• V ergewissern Sie sich vor Gebrauch des Lasers, dass er sicher auf einer glatten, ebenen Fläche
abgestellt ist.
• Markieren Sie immer die Mitte des vom Strahl erzeugten Punktes oder Musters.
• E xtreme Temperaturunterschiede können eine Bewegung der internen Teile bewirken und die
Genauigkeit beeinträchtigen. Überprüfen Sie während der Arbeit oft die Genauigkeit. Siehe Vor-
Ort-Kalibrierungstest.
• W enn der Laser fallen gelassen wurde, müssen Sie die Kalibrierung überprüfen. Siehe Vor-Ort-
Kalibrierungstest.
BEDIENUNG
Ein- und Ausschalten des Lasers (Abb. 6)
• S tellen Sie den ausgeschalteten Laser auf eine stabile, ebene Fläche. Zum Einschalten des
Lasergeräts schieben Sie den Ein-/Ausschalter (A) in die Position „EIN/ENTRIEGELT".
• A ktivieren oder deaktivieren Sie die gewünschte Funktion mithilfe des Tastenfelds (B) auf der Seite
des Geräts. Das Gerät kann eine 360° horizontale Linie (C) und eine vertikale Linie (D) projizieren.
• Z um Ausschalten des Lasergeräts bewegen Sie den Ein-/Ausschalter (A) in die verriegelte
Position.
Der DW0811 ist mit einem Blockierpendelmechanismus ausgestattet. Diese Funktion ist nur bei
ausgeschaltetem Laser aktiv.
Verwendung des Lasers
Vorausgesetzt, dass die Kalibrierung überprüft wurde (siehe Vor-Ort-Kalibrierungstest) und der Laserstrahl
nicht blinkt (siehe Anzeige „Außerhalb des Nivellierungsbereichs"), sind die Strahlen waagerecht oder
lotrecht. Das Werkzeug kann dazu genutzt werden, Punkte mit Hilfe einer beliebigen Kombination der fünf
Strahlen und/oder horizontalen Linie zu übertragen.
VERWENDUNG DES LASERS MIT ZUBEHÖR
Der Laser ist an der Unterseite des Geräts mit einem 1/4 Zoll 20-Gang- und einem 5/8 Zoll 11-Gang-
Innengewinde ausgestattet. Diese Gewinde können mit vorhandenem oder künftigem DEWALT Zubehör
verwendet werden. Verwenden Sie nur DEWALT-Zubehör, das für den Gebrauch mit diesem Produkt bestimmt
ist. Befolgen Sie die Anweisungen, die dem Zubehör beiliegen.
WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt geprüft worden
ist, kann die Verwendung von solchem Zubehör mit diesem Gerät gefährlich sein. Um das Verletzungsrisiko zu
mindern, sollte mit diesem Produkt nur von DEWALT empfohlenes Zubehör verwendet werden.
Zur Verwendung mit Ihrem Werkzeug empfohlenes Zubehör erhalten Sie gegen Mehrpreis von Ihrem lokalen
Händler oder Ihrer autorisierten Kundendienstwerkstatt. Falls Sie bei der Suche nach Zubehör Unterstützung
benötigen, wenden Sie sich bitte an DEWALTWALT Industrial Tool Co., Website: www.DeWALT.eu.
