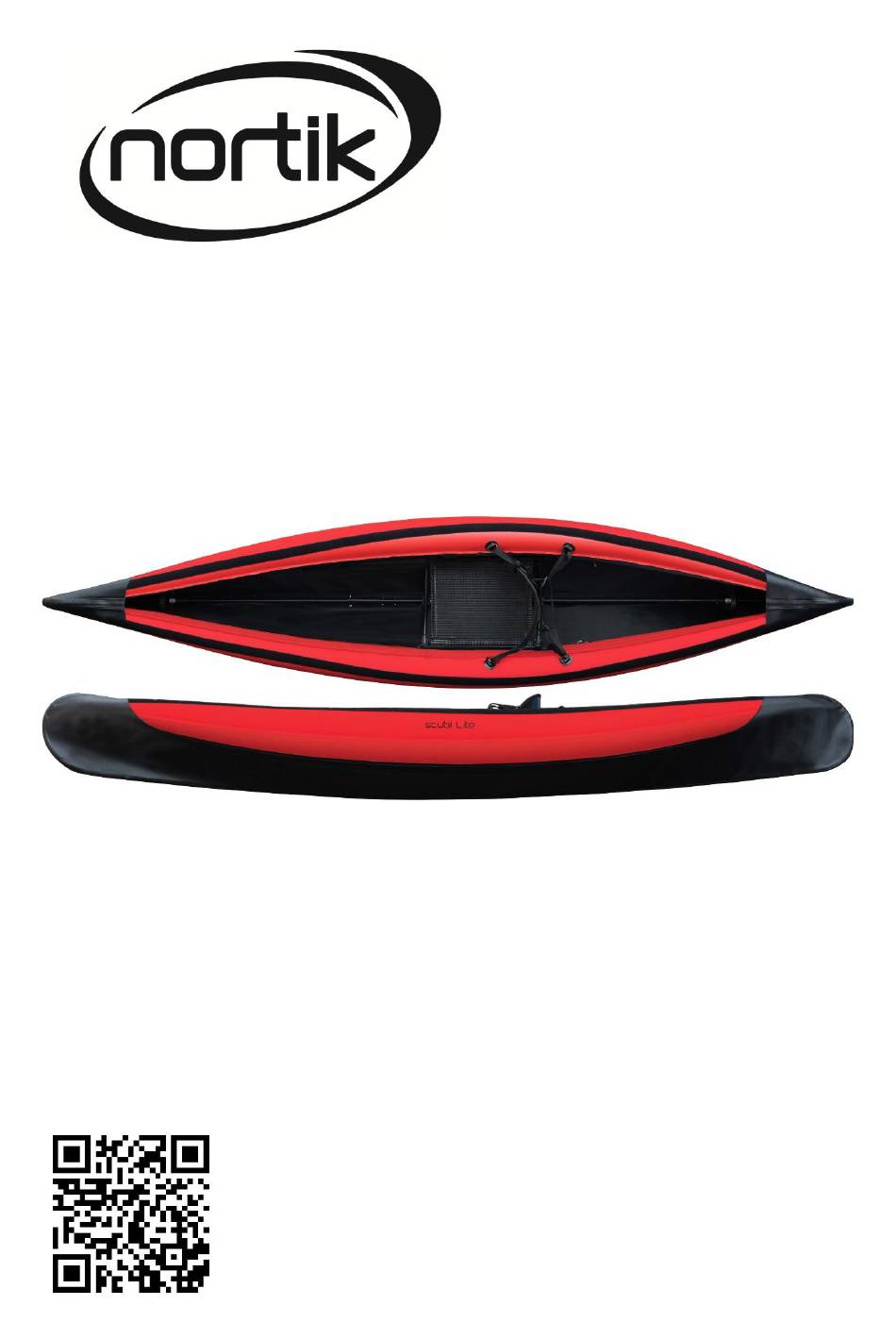

- Seite 1 Aufbauanleitung nortik scubi lite Freizeitkajak QR Code Aufbauvideo (scubi 1XL)
-
Seite 2: Weitere Aufbauvideos Auf Unserem Youtube Kanal
Sie nach 2-3 Aufbauten gar keine Anleitung mehr benötigen. Die ersten Aufbauten sind erfahrungsgemäß etwas schwerer als dann im späteren Einsatz, wenn man das System einmal kennen gelernt hat. Die Aufbausystematik des scubi lite ist ausgesprochen einfach und Sie werden nach ein paar wenigen Aufbauten kaum mehr als 10 Minuten benötigen. - Seite 3 Ein wichtiger Hinweis vorab zu Ihrem scubi: Bis das Boot aus der Produktion bis zu Ihnen gelangt, wird es zwangsläufig längere Zeit in der Verpackung gelagert, versendet und ggf. nochmals gelagert, etc. Die Haut kann durch diese ungewöhnlichen Zustände so genannte Knick-/ bzw. Druckstellen aufweisen.
- Seite 4 27cm Scubi lite - Hecksteven (längeres Kielstück) ca. 38cm Scubi lite - Kielstange 1 (mit Kugel) Scubi lite - Kielstange 2 (mit Halbrohr) Scubi lite - Kielstange 3 Scubi lite – Bugspant (U-förmig, schmal) Scubi lite – Heckspant (V-förmig, breit)
-
Seite 5: Einsetzen Des Gestänges
1) Sitz - Installation Dieser Vorgang ist nur bei der Erstinstallation des Bootes notwendig! Der Sitz kann beim Abbau im Boot verbleiben. Die Sitzstangen in die Laschen des Sitztuchs einschieben und in die Aufnehmer in der Bootshaut stecken. Alle vier Enden mit je einem Splint mit O-Ring sichern. - Seite 6 Kielstange 2 (#4) (mit Halbrohr) unter dem Sitz in Richtung Heck schieben und mit Kielstange 3 (#5) verbinden. Kielstange 2 (#4) (mit Halbrohr) und Kielstange 1 (mit Kugel) (#3) nach oben ziehen. Kielstange 2 (#4) (mit Halbrohr) muss dabei OBEN sein. Den Kugelkopf unterhalb des Halbrohrs einhängen.
-
Seite 7: Einsetzen Spanten
3) Einsetzen Spanten Bugspant (#6) (U-förmig) auf den Kiel des Bugstevens aufclipsen und die Enden in die Aufnehmer der Seitenschläuche stecken. Den Vorgang mit dem Heckspant (#7) (V-förmig) wiederholen. Sitzspant (#8) schräg an den Aufnehmer der Kielstange ansetzen und aufrichten…. …und an den Stangen des Sitzes einclipsen. -
Seite 8: Hochdruckluftschläuche Aufblasen
4) Hochdruckluftschläuche aufblasen Zum Aufpumpen darauf achten, dass der Stift im Inneren des Ventils nicht eingedrückt ist. Ggf. durch eine Viertel Drehung herausschnellen lassen. (Zum Ablassen der Luft den Stift eindrücken und eine Viertel Drehung machen. Das Ventil bleibt offen.) Im Reparaturset finden Sie den Adapter für die Befüllventile (Diesen mit einer halben Drehung am Ventil fixieren). -
Seite 9: Installation Des Drop Stitch Einlegebodens
7) Installation des Drop Stitch Einlegebodens Der optionale Drop Stitch Einlegeboden verleiht Ihrem scubi einen sehr festen und steifen Boden. Der Einlegeboden lässt sich jederzeit auch nachträglich bei Ihrem scubi installieren. Der Boden besteht aus zwei Hälften, die in der Mitte mit einem Band verbunden sind. Dies gewährleistet die Kielstruktur und den notwendigen Tiefgang, um die guten Fahreigenschaften zu erhalten. - Seite 10 Die mittige Position ist auch daran erkennbar, dass die fest auf der Bootshaut aufgeschweißten Laschen für die Kielstangenführung genau zwischen den beiden Drop Stitch Hälften zum Vorschein kommen. - AUFBAU - Das Boot nun ganz normal aufbauen. Das Kielgestänge wird dabei – wie sonst auch –...
- Seite 11 8) Pflege / Sicherheit / Lagerung • Tragen Sie auf dem Wasser immer eine Schwimmweste! Achten Sie auf rasche Witterungsänderungen! • Das Boot grundsätzlich immer von unten am Kielgestänge tragen, um punktuelle Belastung der Bootshaut zu vermeiden. • Bei längeren Touren abends / wenn das Boot nicht mehr in Nutzung ist Luft ablassen.
- Seite 12 Weitere Informationen zu Ihrem und weiteren Produkten, sowie Bezugsquellen und Downloads finden Sie jederzeit auch auf:...
