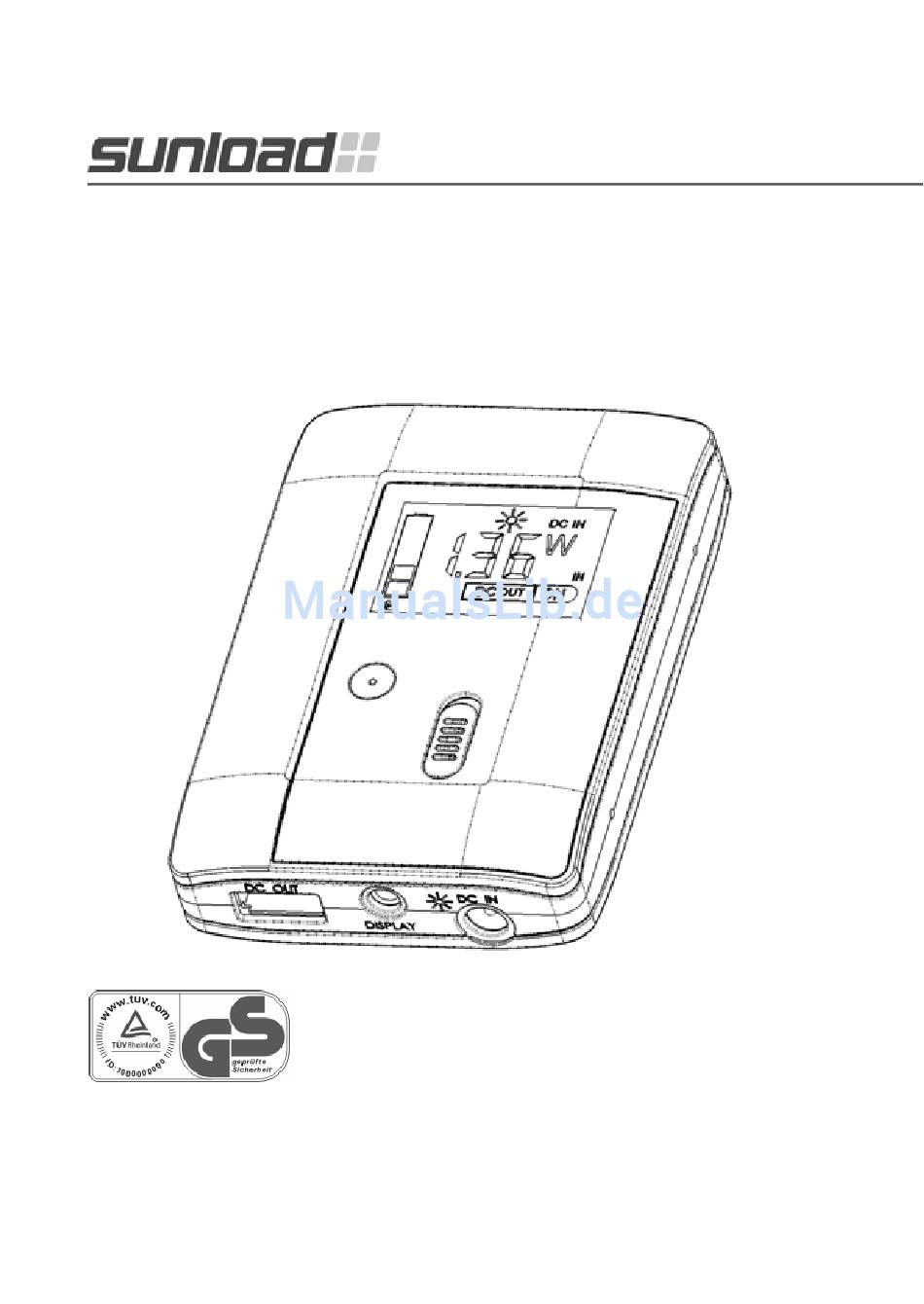

- Seite 1 Solarstrom-Ladegerät MODULAR 5 SUNLOAD GmbH · Ullsteinst raße 108 · 12109 Berlin · www.sunload.de Bedienungsanleitung und Garantie Sunload Mobile Solutions GmbH...
- Seite 2 Produkt in der Europäischen Union in den Verkehr gebracht werden darf. Das CE-Zeichen ist eine Selbstauskunft des Herstellers, der damit zusichert, dass das Produkt die betreffenden EU-Richtlinien erfüllt und somit sicher betrieben werden kann. SUNLOAD lässt sich die Erfüllung der CE-Richtlinien zusätzlich durch ein unabhängiges Institut bestätigen.
- Seite 3 Digitalkamera usw. parat. Mit dem MODULAR 5 lassen sich nahezu alle mobilen elektronischen Kleingeräte, deren Stromversorgung auf dem USB-Standard basiert, aufladen. Darüber hinaus eröffnet Ihnen das MODULAR 5 den Weg in das Zeitalter solarer Energiegewinnung: in Kombination mit einem SUNLOAD Solarmodul gewinnen Sie zukünftig Ihren eigenen Solarstrom aus Sonnenlicht.
-
Seite 4: Inhaltsverzeichnis
Elektrische Anschlüsse................12 Display-Anzeige ..................13 Gebrauch.........................14 Netzstrom einspeisen ................14 Solarstrom einspeisen ................14 Mobile Kleingeräte aufladen ..............15 Verwendung als Universal-Netzadapter............ 16 Das SUNLOAD Energiemanagement..............17 Technische Daten ....................18 Störung / Abhilfe......................20 Reinigung ........................21 Entsorgung ......................21 Konformitätserklärung .....................22 Garantie........................23 Akkumulator austauschen..................23... -
Seite 5: Zu Dieser Anleitung
Das MODULAR 5 ist mit einem mehrstufigen Sicherheitssystem ausgestattet. Dennoch sollten Sie diese Anleitung aufmerksam durchlesen. Um Gefahren und Verletzungen zu vermeiden darf das MODULAR 5 nur wie in dieser Anleitung beschrieben benutzt werden. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. -
Seite 6: Sicherheitshinweise
Sollte das Gerät nicht einwandfrei funktionieren, lesen Sie bitte zunächst die Hinweise im Kapitel Störung / Abhilfe bevor Sie sich an den Kundenservice wenden. Benutzen Sie nur von SUNLOAD empfohlenes Zubehör! Das Gerät nicht in offenes Feuer, Wasser, Regen, Schnee oder feuchte Umgebung legen. Es besteht Explosions- und / oder Kurzschlussgefahr! Schützen Sie das Gerät im Gebrauch vor Nässe... - Seite 7 50°C erwärmen. Halten Sie Materialien fern, die für diese Temperaturen nicht geeignet sind! Hinweis zum Flugtransport Das MODULAR 5 unterliegt den jeweils geltenden Vorschriften für den Lufttransport elektronischer Geräte der jeweiligen Transportunternehmen und muss daher im Flugzeug stets ausgeschaltet werden!
-
Seite 8: Hinweise Zum Enthaltenen Akkumulator
Kapazität in Wh (Wattstunden) angegeben. Durch natürlichen Verschleiß verlieren Akkus im Laufe der Zeit an Kapazität. Um diesen Prozess möglichst lange zu verzögern wird der Akku im MODULAR 5 elektronisch überwacht und vor übermäßiger Belastung geschützt. Dadurch kann die Lebensdauer gegenüber den garantierten Herstellerangaben in vielen Fällen... -
Seite 9: Lieferumfang Und Optionales Zubehör
Netzteil 12V / 500mA Typ Sunny SYS1196-0612-W2E USB-Ladekabel mit Adaptern für verschiedene Mobiltelefone Bedienungsanleitung Empfohlenes optionales Zubehör (siehe unter www.sunload-shop.de) SUNLOAD Faltmodul 6 Wp oder 12 Wp SUNLOAD Solar Claw SUNLOAD Solartaschen und –rucksäcke Kfz-Ladekabel ... -
Seite 10: Welches Solarmodul Passt Dazu
Welches Solarmodul passt dazu? Das MODULAR 5 wurde speziell dafür konzipiert, mit unterschiedlichen Solarmodulen höchst effizient arbeiten zu können. Als Steckverbinder ist ein DC-Stecker (Rundhohlstecker 5,5 x 2,1) erforderlich. Vorsicht bei der Verwendung von Modul-Steckeradaptern anderer Hersteller! Eventuell könnte die Polarität vertauscht sein! Die zulässige Eingangsspannung am DC-IN-Eingang des Solarstrom-Ladegeräts... -
Seite 11: Inbetriebnahme
Inbetriebnahme Bedienelemente Als Bedienelemente stehen der Schiebeschalter und der Taster zur Verfügung. Display-Anzeige Numerische Anzeige / Ladestandsanzeige / Tendenzanzeige Taster Auswahl Anzeige-Modi / Reaktivieren / Umschalten zwischen Display-Menüs Schiebeschalter Ein (ON) / Aus (OFF) / Reaktivieren im Energiespa rmodus... -
Seite 12: Einstellmöglichkeiten Des Schiebeschalters
Einstellmöglichkeiten des Schiebeschalters Eingang DC IN und USB-Ausgang DC OUT sind bereit / sind im Energiesparmodus Eingang DC IN und Ausgang DC OUT sind abgeschaltet Funktionen des Tasters Wenn sich das Gerät im Energiesparmodus befindet (SLEEP wird angezeigt oder Display ist abgeschaltet): Kurz drücken Ein-, Ausgang und Display reaktivieren. -
Seite 13: Display-Anzeige
Durch langes Drücken des Tasters (etwa 5 Sekunden) wechseln Sie zwischen reduziertem und erweitertem (erw.) Menü, in dem sämtliche Funktionen des MODULAR 5 zur Verfügung stehen. Innerhalb eines Menüs können Sie die Anzeigemodi im Rotationsprinzip durch kurzen Tasterdruck wechseln. Übersicht über Anzeigemodi und Menus... -
Seite 14: Gebrauch
Gebrauch Netzstrom einspeisen Mit dem mitgelieferten Netzteil können Sie das MODULAR 5 nach amerikani- schem (110 V) oder europäischem (220 V) Standard am Stromnetz aufladen. Benutzen Sie zum Aufladen am Netz nur das mitgelieferte Netzteil Sunny SYS1196-0612-W2E. Andernfalls könnten Sicherheitsrisiken bestehen oder das MODULAR 5 könnte beschädigt werden. -
Seite 15: Solarmodul Anschließen
Ladegeräts auf 500 mA begrenzt ist. Wenn die W -Anzeige trotz Variation der Modulposition immer denselben (hohen) Wert anzeigt, ist es möglich, dass das Solarmodul mehr Strom produziert, als vom MODULAR 5 genutzt werden kann. Mobile Kleingeräte aufladen Mit dem MODULAR 5 können Sie nahezu alle mobilen Kleingeräte (z.B. -
Seite 16: Verwendung Als Universal-Netzadapter
Insbesondere auf Reisen ist es praktisch, das MODULAR 5 als Universal- Netzadapter zu verwenden: Um Ihre mobilen Geräte aufzuladen verbinden Sie sie einfach mit dem USB Eingang des MODULAR 5 während Sie das Solarstrom- Ladegerät seinerseits mit dem mitgelieferten Netzteil an der Steckdose aufladen. -
Seite 17: Das Sunload Energiemanagement
Spannung im zulässigen Bereich (s. Kapitel Technische Daten) anliegt. Die Reaktivierung des USB-Ausgangs erfolgt im Energiesparmodus I automatisch, sobald das MODULAR 5 ein Strom aufnehmendes Endgerät erkennt. Achtung: Bei einigen Endgeräten ist die automatische Erkennung aus technischen Gründen nicht möglich! Reaktivieren Sie in diesem Fall den USB Ausgang manuell durch... -
Seite 18: Technische Daten
Technische Daten Anschlussbuchsen Buchse Typische Werte Beschreibung 6…30 V (DC) Geeignet für Solarmodule bis zu 30 V DC IN Leerlaufspannung oder für 12 V Netzteile max. 0.5 A (DC) 5 V (DC) USB Buchse zum Anschluss des mobilen DC OUT Endgeräts max. -
Seite 19: Lagerbedingungen
Betriebsbedingungen Zulässige -10...40°C Umgebungstemperatur Umgebungsbedingungen <92% Luftfeuchtigkeit, keine Kondensation, keine korrodierende Atmosphäre. Lagerbedingungen Temperaturbedingungen für ─20..+50°C kurzfristige Lagerung Temperaturbedingungen für ─20..+20°C langfristige Lagerung <92% Luftfeuchtigkeit, keine Kondensation, keine Umgebungsbedingungen korrodierende Atmosphäre. Minimal erforderlicher Akku- Ladestand für bis zu 3 Monate Akku-Ladestand ca. -
Seite 20: Störung / Abhilfe
Endgerät am USB-Ausgang erkannt wird. Manche Geräte können aus technischen Gründen nicht erkannt werden. Reaktivieren Sie in diesem Fall das MODULAR 5 manuell durch kurzen Druck auf den Taster. Am USB-Ausgang Der Ladestand des Akkumulators ist zu niedrig. Bei angeschlossenes weiterer Entladung besteht die Gefahr der Tiefentladung. -
Seite 21: Reinigung
Reinigung Da das MODULAR 5 nicht mit Feuchtigkeit in Berührung kommen sollte, wischen Sie es bitte bei Bedarf mit einem trockenen, weichen Tuch ab. Entsorgung Entsorgen Sie die Verpackung bitte sortenrein. Das Symbol der durchkreuzten Mülltonne mit dem Balken gibt an, dass das Produkt der europäischen Richtlinie 2002/96/EG... -
Seite 22: Konformitätserklärung
Konformitätserklärung... -
Seite 23: Garantie
Akkumulator austauschen Wenn der integrierte Akkumulator im Laufe der Zeit deutlich an Leistung verliert empfehlen wir Ihnen, Ihr MODULAR 5 mit einem neuen Akkumulator ausstatten zu lassen. Die aktuellen Konditionen für den Austausch des Akkus erfahren Sie von unserem Kundenservice. Beachten Sie, dass der Akkumulator nur durch den... - Seite 24 Sunload Mobile Solutions GmbH Ullsteinstr. 108 12109 Berlin www.sunload.de © Juni 2009, Sunload Mobile Solutions GmbH Berlin / Germany. Alle Rechte, Änderungen und Irrtum vorbehalten.
