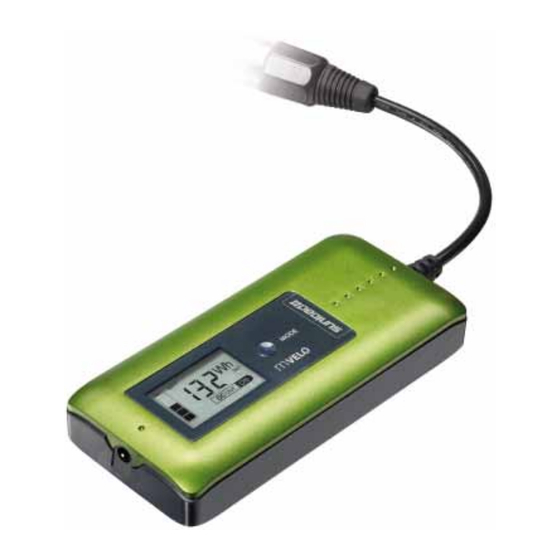

- Seite 1 Pedelec Ladegerät mVELO Bedienungsanleitung und Garantie. Made in Germany...
- Seite 2 Europäischen Union in den Verkehr gebracht werden darf. Das CE-Zeichen ist eine Selbstauskunft des Herstellers, der damit zusichert, dass das Produkt die betreffenden EU-Richtlinien erfüllt und somit sicher betrieben werden kann. SUNLOAD lässt sich die Erfüllung der CE-Richtlinien zusätzlich durch ein unbhängiges Institut bestätigen.
- Seite 3 Liebe Kundin, lieber Kunde! Mit Ihrem neuen Pedelec Ladegerät mVELO erleben Sie eine neue Dimension von Unabhängigkeit. Laden Sie bequem und sicher Strom aus Sonne, Autobatterie oder Netzspannung in die Li-Ion-Batterie ihres Pedelecs oder LEV (Light Electric Vehicle, z.B. auch E-Bike, E- Rollstuhl, E-Scooter,...) und bleiben so mobil.
-
Seite 4: Inhaltsverzeichnis
Batteriezustand ermitteln ..............14 Batterie-Kompatibilität ..............15 Das SUNLOAD Energiemanagement ..............16 Technische Daten .................... 16 Störung/Abhilfe ....................17 Garantie ......................17 Konformitätserklärung ..................18 Reinigung ....................... 19 Entsorgung ..................... 19 SUNLOAD Kundenservice - Wir sind für Sie da! ..........19... -
Seite 5: Zu Dieser Anleitung
Das mVELO ist mit einem mehrstufigen Sicherheitssystem ausgestattet. Dennoch sollten Sie diese Anleitung aufmerksam durchlesen. Um Gefahren und Verletzungen zu vermeiden, darf das mVELO nur wie in dieser Anleitung beschrieben benutzt werden. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Geräts ist auch diese Anleitung mitzuge- ben. -
Seite 6: Sicherheitshinweise
Schützen Sie das Gerät im Gebrauch vor Nässe (z.B. Niederschlag) und direkter Sonneneinstrahlung! Falls Sie das mVELO in einer Tasche verwenden, verzichten Sie darauf, Getränke oder andere Flüssigkeitsbehälter zu transportieren, um eine eventuelle Beschädigung der Elektronik im Ladegerät durch auslaufende Flüssigkeiten auszuschließen. -
Seite 7: Lieferumfang Und Optionales Zubehör
KFZ-Adapterkabel für Zigarettenanzünder im Auto (3 m) Bedienungsanleitung Empfohlenes optionales Zubehör (www.sunload-shop.de) SUNLOAD Faltmodul 30 Wp (0,9 kg) SUNLOAD Faltmodul 62 Wp (1,4 kg) Solarmodule 25 - 100 Wp (Uoc max. 30 V) Netzteil 100 - 240 V AC auf 24V / 2,7 A DC... -
Seite 8: Welches Solarmodul Passt Zum Mvelo
Eventuell könnte die Polarität vertauscht sein! Überprüfen Sie die Polarität mit den Angaben auf dem mVELO-Typenschild. Die zulässige Eingangsspannung am DC-IN-Eingang des mVELO ist auf 30 Volt begrenzt. Höhere Spannungen führen zu einer Beschädigung des Geräts! Bitte beachten Sie unbedingt, dass die Leerlaufspannung des Solarmoduls unterhalb von 30 V liegen muss, da andernfalls das mVELO beschädigt wird! -
Seite 9: Inbetriebnahme
Inbetriebnahme Bedienelemente Als Bedienelement steht ein Taster zur Verfügung. Display-Anzeige Taster Numerische Anzeige / Auswahl Anzeige-Modi Ladestandsanzeige Funktionen des Tasters Kurz drücken Umschalten der Display-Modi (s. Kapitel „Display-Anzeige“) 2 Sekunden lang „Wh “ auf 0,0 Wh zurücksetzen: Nur wenn sich das Display im drücken „Wh “... -
Seite 10: Elektrische Anschlüsse
Elektrische Anschlüsse Steckverbindung zum Anschluss an Li-Ion-Batterien (Kobald, Mangan oder Eisen-Phosphat). DC-Eingang (5,5x2,1mm) zum Anschluss von Solarmodulen, 12 V-Autobatterien (mittels Adapterkabel) oder einem Netzteil (100 V - 240 V). Eingang: 10,5 V - 30 V DC, max. 2,5 A... -
Seite 11: Display-Anzeige
Energieerzeugung und - Ladevorgang aktiv beobachten und überwachen. Sie können damit beispielsweise das Ladeverhalten beurteilen und das Solarmodul perfekt zur Sonne ausrichten. Das mVELO lässt sich auch als Messgerät benutzen (s. Kapitel „Batteriezustand ermitteln“). Die Anzeigegenauigkeit beträgt +/- 2%. Sie können die Anzeigemodi im Rotationsprinzip durch kurzen Tasterdruck wechseln. -
Seite 12: Gebrauch
Gebrauch Lassen Sie Ihr mVELO mit Batterie nicht im Auto oder in der Sonne liegen, denn hierbei kann die zulässige Umgebungstemperatur überschritten werden. Vermeiden Sie extreme Veränderungen bei Temperatur oder Luftfeuchtigkeit, da sich hierbei Kondenswasser bilden kann. Wenn Sie das mVELO verwenden, erwärmt es sich. Das ist normal. -
Seite 13: Eingang: Laden An 12V-Kfz-Buchse (Zigarettenanzünder)
Vergewissern Sie sich vor Beginn des Ladevorgangs, ob Ihre Pedelec-Batterie auf Li-Ion-Technik basiert und die Nennspannungen beider Geräte übereinstimmen. Eine Überspannung kann Ihre Pedelec-Batterie beschädigen. Wenn z.B. ein mVELO mit 37 V Nennspannung an einer 26V-Pedelec-Batterie angeschlossen wird, kann die Batterie... -
Seite 14: Batteriezustand Ermitteln
Um die maximale Speicherkapazität zu messen, muss die Batterie vollständig entladen sein. Versorgen Sie dann das mVELO mit Strom und setzen die Wh- Anzeige auf „0“ (Taste 2s gedrückt halten, s. Kapitel „Funktionen des Tasters“). Anschließend laden Sie die Batterie solange auf, bis der Ladevorgang been- det ist (Ladeleistung = „0“... -
Seite 15: Batterie-Kompatibilität
Augenscheinlich gleiche Stecker können also möglicherweise nicht miteinander kompatibel sein. Eine Zerstörung des mVELO, Ihrer Batterie oder weiteren Funktionsgruppen könnte die Folge sein! Bitte fragen Sie Ihren Händler, ob das mVELO in der vorliegenden Konfiguration für Ihren Akkutyp geeignet ist. Eine Verwendung... -
Seite 16: Das Sunload Energiemanagement
Zum einen gewährleistet eine MPP-Regelung, dass unabhängig von den äuße- ren Bedingungen immer die maximal mögliche Leistung aus dem Solarmodul herausgeholt wird. Andererseits ist der Energieverbrauch des mVELO optimiert worden, um sparsam mit den Ressourcen umzugehen. Technische Daten... -
Seite 17: Störung/Abhilfe
Ist die Batterie bereit zum Laden? - Eventuell ist die Batterie ein- oder auszuschalten. Batterie ist voll und kann nicht weitergeladen werden. Gehäuse oder Kabel sind beschädigt - Das mVELO sollte nicht wieder in Betrieb genommen werden. Kontaktieren Sie Ihren Händler oder unseren Kundenservice. -
Seite 18: Konformitätserklärung
Konformitätserklärung... -
Seite 19: Reinigung
Reinigung Da das mVELO nicht mit Feuchtigkeit in Berührung kommen sollte, wischen Sie es bitte bei Bedarf mit einem trockenen, weichen Tuch ab. Entsorgung Entsorgen Sie die Verpackung bitte sortenrein. Das Symbol der durchkreuzten Mülltonne mit dem Balken gibt an, dass das Produkt der europäischen Richtlinie 2002/96/EG unterliegt. - Seite 20 SUNLOAD Mobile Solutions UG Wernigeroder Str. 25 10589 Berlin • Germany Telefon +49 30 7430487-0 +49 30 7430487-19 E-mail info@sunload.de www.sunload.de © April 2014, SUNLOAD Mobile Solutions UG Berlin / Germany. Alle Rechte, Änderungen und Irrtum vorbehalten...
