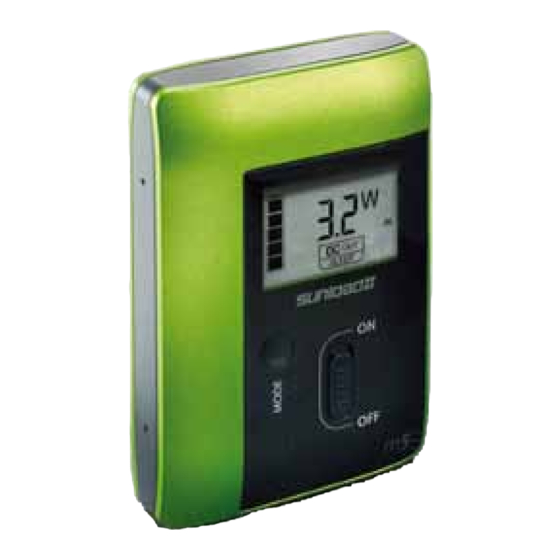

- Seite 1 MultECon Charger M5 Bedienungsanleitung und Garantie. Made in Germany...
- Seite 2 Union in den Verkehr gebracht werden darf. Das CE-Zeichen ist eine Selbstauskunft des Herstellers, der damit zusichert, dass das Produkt die betreffenden EU-Richtlinien erfüllt und somit sicher betrieben werden kann. SUNLOAD lässt sich die Erfüllung der CE-Richtlinien zusätzlich durch ein unabhängiges Institut bestätigen. Das GS-Zeichen steht für Geprüfte Sicherheit. Mit diesem freiwilligen Qualitätszertifikat wird einem...
- Seite 3 Liebe Kundin, lieber Kunde! Mit Ihrem neuen MultECon Charger M5 erleben Sie eine neue Dimension von Unabhängigkeit. Mit dem M5 speichern Sie bequem und sicher Strom für Ihren Bedarf unterwegs. So haben Sie im Alltag und auf Reisen immer ausreichend Reservestrom für Mobiltelefon, MP3-Player, Navigationsgerät, Digitalkamera usw.
-
Seite 4: Inhaltsverzeichnis
Das SUNLOAD Energiemanagement ..............17 Technische Daten .................... 18 Störung / Abhilfe ..................... 20 Reinigung ....................... 21 Entsorgung ..................... 21 Konformitätserklärung ..................22 Garantie ......................23 Batterie austauschen ..................23 SUNLOAD Kundenservice - Wir sind für Sie da! ..........23... -
Seite 5: Zu Dieser Anleitung
Zu dieser Anleitung Das M5 ist mit einem mehrstufigen Sicherheitssystem ausgestattet. Dennoch sollten Sie diese Anleitung aufmerksam durchlesen. Um Gefahren und Verlet- zungen zu vermeiden, darf das M5 nur wie in dieser Anleitung beschrieben benutzt werden. Bewahren Sie diese Anleitung zum späteren Nachlesen auf. Bei Weitergabe des Geräts ist auch diese Anleitung mitzugeben. -
Seite 6: Sicherheitshinweise
Hinweise im Kapitel bevor Sie sich an den Kundenservice wenden. Benutzen Sie nur von SUNLOAD empfohlenes Zubehör! Das Gerät nicht in offenes Feuer, Wasser, Regen, Schnee oder feuchte Umgebung legen. Es besteht Explosions- und / oder Kurzschlussgefahr! Schützen Sie das Gerät im Gebrauch vor Nässe (z.B. Niederschlag) und direkter Sonneneinstrahlung! Bewahren Sie das Gerät und Zubehör nicht in Reichweite von Kindern und Tieren... -
Seite 7: Hinweise Zur Enthaltenen Batterie
Hinweise zur enthaltenen Batterie Als Energiespeicher enthält Ihr MultECon Charger M5 eine hochwertige Marken-Lithium-Ionen-Batterie der neuesten Generation. Die darin spei- cherbare Menge an Energie wird durch seine Kapazität in Wh (Wattstunden) angegeben. Durch natürliche Alterung verlieren Batterien im Laufe der Zeit an Kapazität. -
Seite 8: Lieferumfang Und Optionales Zubehör
Adapter Set USB - Handy / Nintend DS Lite & DSi / Sony PSP, Bedienungsanleitung Empfohlenes optionales Zubehör (www.sunload-shop.de) SUNLOAD Solarmodul 6,5 Wp oder 12 Wp, flexibel und faltbar SUNLOAD Solar Claw, Solarmodul für Outdooreinsatz SUNLOAD Solartaschen und -rucksäcke Kfz-Ladekabel USB-Ladeadapter für wiederaufladbare AA- und AAA-Batterien... -
Seite 9: Welches Solarmodul Passt Zum M5
M5 ist auf 30 Volt begrenzt! Bitte beachten Sie unbedingt, dass die Leerlaufspannung des Solarmoduls unterhalb von 30 Volt liegen muss, da andernfalls der MultECon Charger M5 beschädigt wird! Hinsichtlich der Modulgröße muss beachtet werden, dass das Gerät maximal eine Leistung von 6 W verarbeiten kann. Oberhalb von 6 W Eingangsleistung wird der Ladestrom automatisch begrenzt. - Seite 10 In Deutschland kann das M5, unabhängig der Jahreszeit, in max. 3h vollstän- dig aufgeladen werden. Voraussetzung ist Mittagssonne, wolkenloser Himmel und gute Ausrichtung zur Sonne. Legt man, abhängig von Ort und Jahreszeit, durchschnittliche Einstrahlungs- werte für Deutschland zugrunde, werden folgende praxisnahe Ladezeiten (6,5Wp-Solarmodul) für eine vollständige Aufladung benötigt.
-
Seite 11: Inbetriebnahme
Inbetriebnahme Bedienelemente Als Bedienelemente stehen der Schiebeschalter und der Taster zur Verfügung. Display-Anzeige Numerische Anzeige / Ladestandsanzeige / Tendenzanzeige Taster Auswahl Anzeige-Modi / Reaktivieren / Umschalten zwischen Display-Menüs Schiebeschalter Ein (ON) / Aus (OFF) / Reaktivieren im Energiesparmodus... -
Seite 12: Einstellmöglichkeiten Des Schiebeschalters
Einstellmöglichkeiten des Schiebeschalters DC IN DC OUT Eingang und USB-Ausgang sind bereit / sind im Energiesparmodus DC IN DC OUT Eingang und Ausgang sind abgeschaltet Funktionen des Tasters Kurz drücken Wenn sich das Gerät im Energiesparmodus befindet (SLEEP wird angezeigt oder Display ist abgeschaltet): Ein-, Ausgang und Display reaktivieren. -
Seite 13: Display-Anzeige
Display-Anzeige Mit Hilfe des Displays können Sie sämtliche elektrischen Prozesse rund um solare Energieerzeugung und -speicherung, sowie den Stromverbrauch ihrer mobilen Kleingeräte aktiv beobachten und überwachen. Sie können damit beispielsweise das Ladeverhalten beurteilen, das Solarmodul perfekt zur Sonne ausrichten oder abschätzen, in welchem Verhältnis die einge- hende Solarleistung zum Verbrauch durch ein angeschlossenes Gerät steht. -
Seite 14: Gebrauch
Gebrauch Netzstrom einspeisen Mit dem mitgelieferten Netzteil können Sie das M5 am Stromnetz (100V - 240V) aufladen. Benutzen Sie zum Aufladen am Netz nur das mitgelieferte Netzteil. Andernfalls könnten Sicherheitsrisiken bestehen oder das M5 könnte beschädigt werden. Schalten Sie das M5 ein (Schiebeschalter auf ON). Stecken Sie den Stecker des mitgelieferten Netzteils in eine Steck- dose. -
Seite 15: Solarstrom Einspeisen
Solarmodul anschließen Achten Sie auf die richtige Polung beim Anschluß eines Solarmoduls, das nicht von SUNLOAD ist (Verpolung führt zu Beschädigungen). Stecken Sie den DC-Stecker des Solarmoduls in die Eingangsbuchse IN. Achten Sie beim Anschluss des Solarmoduls darauf, dass ein Kurzschluss am Stecker des Moduls vermieden wird, da dieser zur Beschädigung des Solarmoduls führen kann. -
Seite 16: Mobile Kleingeräte Aufladen
Mobile Kleingeräte aufladen Mit dem M5 können Sie nahezu alle mobilen Kleingeräte (z.B. Mobiltele- fon, Videokameras (Zubehör nötig), MP3-Player, Navigationsgerät, PDA, Digitalkamera,u.v.m.), deren Stromversorgung auf dem USB-Standard basiert, laden und betreiben. Verwenden Sie zum Aufladen bitte ein zu Ihrem Gerät passendes USB-Ladekabel. -
Seite 17: Das Sunload Energiemanagement
Das SUNLOAD Energiemanagement Das SUNLOAD Energiemanagement sorgt für maximalen Komfort in der Anwen- dung bei zugleich minimalem Stromverbrauch. So können Sie beispielsweise gleichzeitig Strom in die Batterie einspeisen und Endgeräte am USB- problemlos Ausgang aufladen. Das Plus- bzw. Minus-Zeichen unterhalb des Batteriesymbols zeigt dann jeweils an, ob dabei tendenziell Energie in den internen Akku einge- speist wird (Plus-Zeichen) oder aus ihm entnommen wird (Minus-Zeichen). -
Seite 18: Technische Daten
Technische Daten Anschlussbuchsen Buchse Typische Werte Beschreibung DC IN 6...30 V (DC) Geeignet für Solarmodule bis zu 30 V Leer- max. 0,5 A (DC)/6 W laufspannung oder für 12 V Netzteile DC OUT 5 V (DC) USB Buchse zum Anschluss des mobilen max. -
Seite 19: Lagerbedingungen
Betriebsbedingungen Zulässige Umgebungstemperatur -10 bis +40°C Umgebungsbedingungen <92% Luftfeuchtigkeit, keine Kondensation, keine korrodierende Atmosphäre. Lagerbedingungen Temperaturbedingungen für kurzfristige -20 bis +50°C Lagerung Temperaturbedingungen für langfristige -20 bis +20°C Lagerung Umgebungsbedingungen <92% Luftfeuchtigkeit, keine Kondensation, keine korrodierende Atmosphäre. Minimal erforderlicher Batterie-Lade- Batterie-Ladestand ca. -
Seite 20: Störung / Abhilfe
Störung / Abhilfe Störung Abhilfe „SLEEP“ Das Display zeigt Der USB-Ausgang ist im Energiesparmodus I. Er reaktiviert sich automatisch, sobald ein Endgerät am USB-Ausgang erkannt wird. Manche Geräte können aus technischen Gründen nicht erkannt werden. Reaktivieren Sie in diesem Fall das M5 manuell durch kurzen Druck auf den Taster MODE. -
Seite 21: Reinigung
Reinigung Da das M5 nicht mit Feuchtigkeit in Berührung kommen sollte, wischen Sie es bitte bei Bedarf mit einem trockenen, weichen Tuch ab. Entsorgung Entsorgen Sie die Verpackung bitte sortenrein. Das Symbol der durchkreuzten Mülltonne mit dem Balken gibt an, dass das Produkt der europäischen Richtlinie 2002/96/EG unterliegt. -
Seite 22: Konformitätserklärung
Konformitätserklärung... -
Seite 23: Garantie
Konditionen für den Austausch der Batterie erfahren Sie von unserem Kundenservice. Beachten Sie, dass die Batterie nur durch den Kundenservice der SUNLOAD Mobile Solutions GmbH ausgetauscht werden darf! Andernfalls erlischt die Garantie! SUNLOAD Kundenservice - Wir sind für Sie da! Antworten auf häufig gestellte Fragen finden Sie auf unserer Internetseite... - Seite 24 SUNLOAD Mobile Solutions GmbH Wilhelmstr.138 10963 Berlin • Germany Telefon +49 30 7430487-0 +49 30 7430487-19 E-mail info@sunload.de www.sunload.de © Oktober 2010, Sunload Mobile Solutions GmbH Berlin / Germany. Alle Rechte, Änderungen und Irrtum vorbehalten.
