PR electronics 5223A1 Produkthandbuch
Verwandte Anleitungen für PR electronics 5223A1
Inhaltszusammenfassung für PR electronics 5223A1

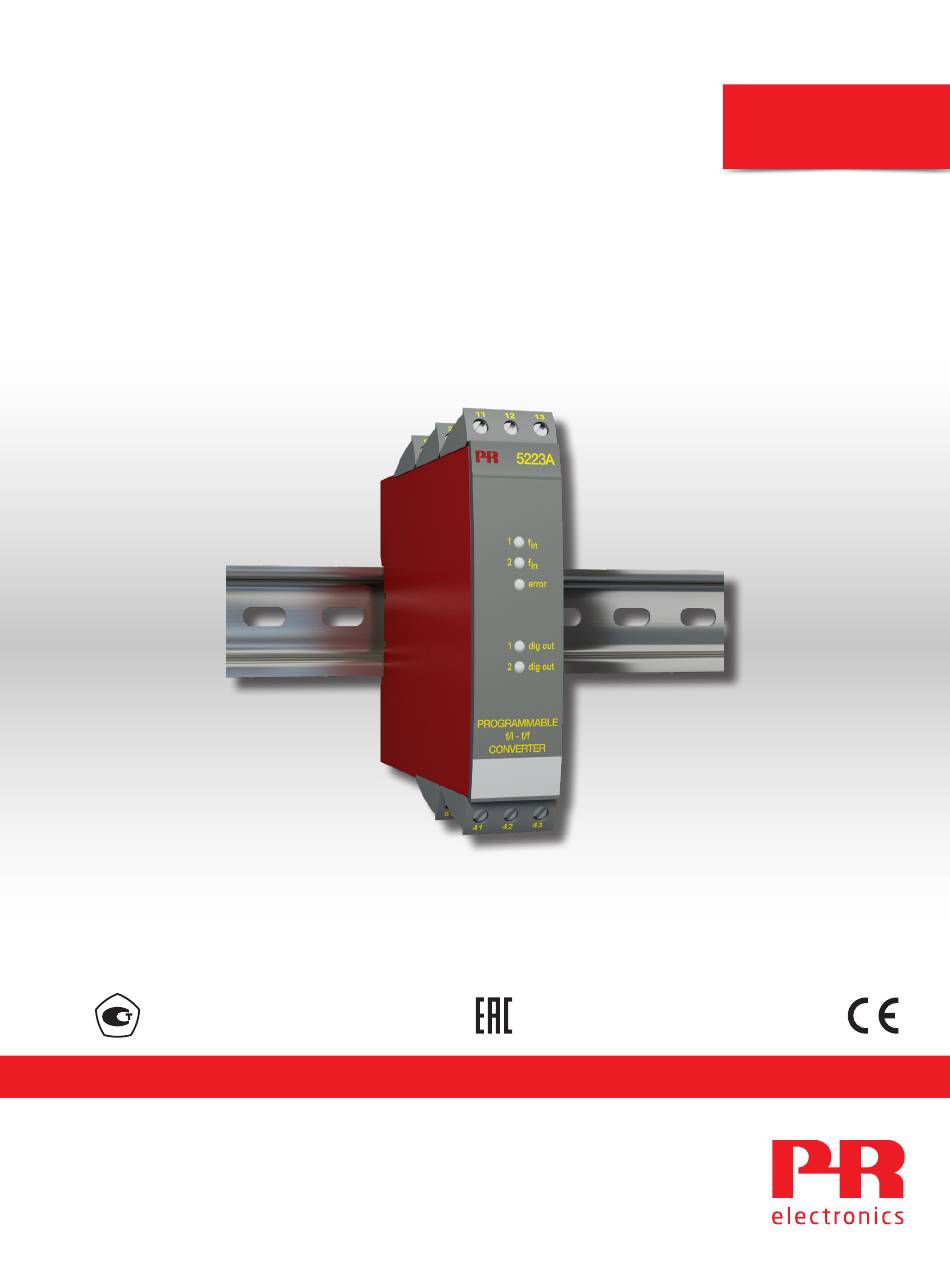

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5223 Programmierbarer f/I - f/f Wandler TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 5223V105- DE A b S eriennr. : 5223A 1: 25170 0 0 05 5223A 2: 2512570 82...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
Programmierbarer f/I - f/f Wandler 5223 Inhaltsverzeichnis Warnung....................Zeichenerklärungen . -
Seite 4: Warnung
Installation, Montage und Demontage von Leitungen. LICHE Fehlersuche im Gerät. SPANNUNG Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. WARNUNG Zur Einhaltung der Sicherheitsabstände dürfen die Relaiskontakte des Gerätes nicht an sowohl gefährliche und ungefährliche Spannung angeschlosssen werden. -
Seite 5: Sicherheitsregeln
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.com Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Zerlegung Des Systems 5000
Zerlegung des Systems 5000 Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Abbildung 1: Das Gerät wird von der Power Rail gelöst, indem man den unteren Verschluss löst. Abbildung 2: Die Platine wird daraufhin herausgenommen, indem man den oberen Verschluss anhebt und gleichzeitig die Frontabdeckung heraus-zieht. -
Seite 7: Allgemeines
Programmierbarer f/I - f/f Wandler 5223 • Impulsrechner • Frequenzgenerator • Galvanische Isolation • Analoger Strom- und Spannungsausgang • PNP- / NPN-Ausgang, wahlweise mit Relaiseinheiten • Universelle Versorgung Allgemeines • Der PR 5223 f/I - f/f-Wandler wird mit Hilfe eines Standard-PCs und der Programmierungseinheit Loop Link auf die gewünschte Funktion eingestellt. -
Seite 8: Analogausgang
Analogausgang • Das Strom- und Spannungssignal des Ausgangs ist gegen die Versorgung isoliert. Ebenso besteht eine galvanische Trennung gegenüber den Eingängen. • Der analoge Strom- und Spannungsausgang kann als Funktion des digitalen Eingangs frei skaliert werden. • Eine Nullpunktverschiebung ist bis zu 50% des gewählten Messbereichs möglich. •... -
Seite 9: Bestellangaben
Bestellangaben Ausgang 5223A Analog + NPN / PNP Analog + Relaisausgang Elektrische Daten Umgebungsbedingungen Spezifikationsbereich ....... . . -20°C bis +60°C Kalibrierungstemperatur . -
Seite 10: Analogausgang Stromausgang
NAMUR-Eingang nach DIN 19234 Triggerniveau LOW........≤ 1,2 mA Triggerniveau HIGH . -
Seite 11: Relaisausgang
Frequenzgenerator Min. Periodendauer ........50 µs Max. Frequenz ........20 kHz Duty cycle . -
Seite 12: 5223 Verbindung Mit Loop Link
5223 Verbindung mit Loop Link Versorgung C O M Loop Link Komm. 5223 Blockdiagramm Frontanschluß Eingang Erde Versorgung 5 … 17 VDC 24V … 230VAC Versorgung 24V … 250VDC 5...17V+ Vreg. Relais N.O. oder PNP / NPN error Dig. Ausg. Vreg. -
Seite 13: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 2535 Neues EAC Ex-Zertifikat. 2540 Modell 5223B aufgegeben. 5223V105-DE... - Seite 14 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
- Seite 15 Ihre Vorteile der INTELLIGENTEN PERFORMANCE PR electronics ist eines der führenden Technologieunternehmen, das sich auf die Entwick- lung und Herstellung von Produkten spezialisiert hat, die zu einer sicheren, zuverlässigen und effizienten industriellen Fertigungsprozesssteuerung beitragen. Seit der Gründung im Jahr 1974 widmet sich das Unternehmen der Weiterentwicklung seiner Kernkompetenzen, der innovativen Entwicklung von Präzisionstechnologie mit geringem Energieverbrauch.
