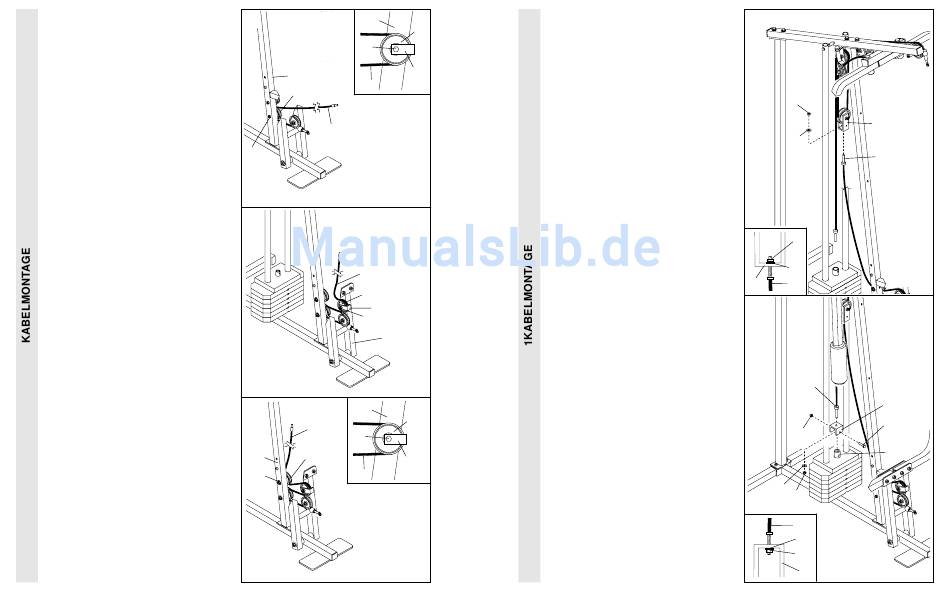

21. Führen Sie das kurze Kabel (58) um die
3 1/2" Rolle (15), welche am unteren Loch der
vorderen Aufhängestange (42) angebracht ist.
Bitte beachten Sie die Detailzeichnung.
Vergewissern Sie sich, daß die
Kabelklappe (66) so gedreht ist, daß sie
das Kabel zurückhält und daß das Kabel
so um die Rolle geführt wird, wie es in der
Zeichnung gezeigt wird. Ziehen Sie die 3/8"
Nylon-Kontermutter (21) und den 3/8" x 3 3/4"
Bolzen (71) an.
22. Führen Sie das kurze Kabel (58) um die
3 1/2" Rolle (15), welche am oberen Loch des
Preßrahmens (17) befestigt ist. Vergewissern
Sie sich, daß die Kabelklappe so gedreht
ist, daß sie das Kabel zurückhält und daß
das Kabel so um die Rolle geführt wird,
wie es in der Zeichnung gezeigt wird.
Ziehen Sie die 3/8" Nylon-Kontermutter (21)
und den 3/8" x 3 1/2" Bolzen (nicht abgebil-
det) an.
23. Führen Sie das kurze Kabel (58) um die
3 1/2" Rolle (15), welche am oberen Loch der
vorderen Aufhängestange (42) angebracht ist.
Beziehen Sie sich hier auf die
Detailzeichnung. Vergewissern Sie sich,
daß die Kabelklappe (66) so gedreht ist,
daß sie das Kabel zurückhält und daß das
Kabel so um die Rolle geführt wird, wie es
in der Zeichnung gezeigt wird. Ziehen Sie
die 3/8" Nylon-Kontermutter (21) und den 3/8"
x 3 3/4" Bolzen (71) an.
12
21
42
15
71
66
42
58
15
Detailzeichnungen
zeigen die Ansicht
von der anderen
58
Seite
21
22
58
15
66
21
17
23
42
15
58
71
15
42
66
58
21
Detailzeichnungen
zeigen die Ansicht
von der anderen
Seite
24. Befestigen Sie das Ende des kurzen Kabels
(58) an der langen "U"-Klammer (57), und
zwar mit einer 1/4" Nylon-Kontermutter (2)
und einer 1/4" flachen Unterlegscheibe (10).
Ziehen Sie die Nylon-Kontermutter noch
nicht ganz an. Sie sollte nur ein paar
Umdrehungen auf das Ende des Kabels
gedreht werden, wie in der
Detailzeichnung angezeigt.
25. Befestigen Sie das lange Kabel (23) an der
kleinen "U"-Klammer (67) mit einer 1/4"
Nylon-Kontermutter (2) und einer 1/4" flachen
Unterlegscheibe (10). Ziehen Sie die Nylon-
Kontermutter noch nicht ganz an. Sie soll-
te nur ein paar Umdrehungen auf das
Ende des Kabels gedreht werden, wie in
der Detailzeichnung angezeigt.
Montieren Sie jetzt die kleine "U"-Klammer
(67) an das Gewichtsrohr (63). Benutzen Sie
dazu den 5/16" x 1 3/4" Bolzen (72) und eine
5/16" Nylon-Kontermutter (3).
