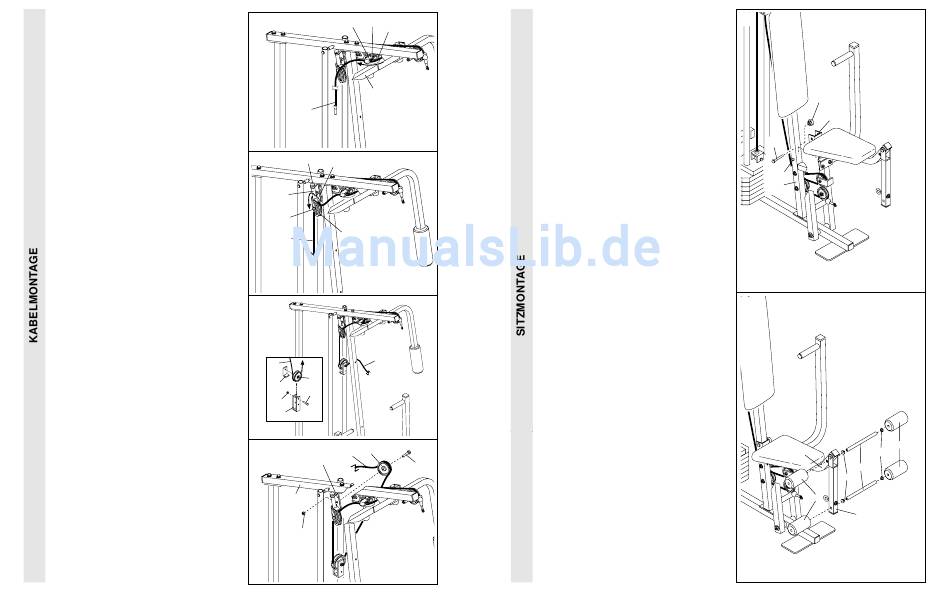

15. Führen Sie das lange Kabel (23) um die "V"-
Rolle (6) am rechten Griffrohr (48).
Vergewissern Sie sich, daß das Kabel in
der Rille der "V"-Rolle verläuft und daß die
lange Kabelklappe (50) so liegt, daß sie
das Kabel einschließt. Ziehen Sie den 3/8" x
2 1/2" Bolzen (7) und die 3/8" Nylon-
Kontermutter (nicht abgebildet) fest.
16. Führen Sie das lange Kabel (23) um die
3 1/2" Rolle (15), welche an der Rollenklam-
mer (20) befestigt ist. Vergewissern Sie
sich, daß das Kabel in der Rille der Rolle
verläuft und daß die Kabelklappe (66) so
liegt, daß sie das Kabel einschließt. Ziehen
Sie den 3/8" x 2" Bolzen (12) und die 3/8"
Nylon-Kontermutter (nicht abgebildet) fest.
Vergewissern Sie sich, daß der 5/16" x 5"
Bolzen (68) gut angezogen ist und daß die
Rollenklammer (20) frei bewegbar ist.
17. Studieren Sie die Detailzeichnung. Montieren
Sie eine 3 1/2" Rolle (15) und eine
Kabelklappe (66) am angezeigten Loch der
Langen "U"-Klammer (57). Benutzen Sie dazu
einen 3/8" x 2" Bolzen (12) und eine 3/8"
Nylon-Kontermutter (21). Vergewissern Sie
sich, daß die Kabelklappe innerhalb der
"U"-Klammer befestigt wird. Anmerkung:
Dies ist möglicherweise schon zusammen-
gestellt.
Führen Sie das lange Kabel (23) um die
3 1/2" Rolle (15) und durch die lange "U"-
Klammer (57). Wieder ist es wichtig, daß
dabei das Kabel in der Rille der Rolle ver-
läuft und daß sich das Kabel und die Rolle
reibungslos bewegen können.
18. Anmerkung: Die Rolle in dieser Zeichnung
ist schon zusammengestellt. Sie ist hier
separat gezeigt, um die Identifizierung der
Teile zu erleichtern.
Führen Sie das lange Kabel (23) um die
3 1/2" Rolle (15), welche an der Klammer der
oberen Rahmenstange (55) befestigt ist.
Ziehen Sie den 3/8" x 2" Bolzen (12) und die
3/8" Nylon-Kontermutter (21) fest. Wieder ist
es wichtig, daß dabei das Kabel in der
Rille der Rolle verläuft und daß sich das
Kabel und die Rolle reibungslos bewegen
können.
10
15
7
50
6
48
23
16
68
66
20
12
15
23
17
23
23
15
66
12
21
57
18
15
23
Klammer
12
55
21
29. Bringen Sie den Sitzrahmen (36) am ange-
zeigten Stift der vorderen Aufhängestange
(42) an. Befestigen Sie den Sitzrahmen an
der vorderen Aufhängestange mit einem 5/16"
x 2 3/4" Schraubenbolzen (14) und dem
Sitzknopf (40).
30. Drücken die 3/4" runden inneren Kappen (34)
in die Enden des 12 1/2" Polsterrohrs (28)
ein.
Schieben Sie das 12 1/2" Polsterrohr (28) in
den Sitzrahmen (36) ein. Schieben Sie ein
51/2" Schaumstoffpolster (30) auf jedes Ende
des Polsterrohrs.
Schieben Sie das 12 1/2" Polsterrohr (28) in
den Beinhebel (29) ein. Schieben Sie ein
5 1/2" Schaumstoffpolster (30) auf jedes
Endes des Polsterrohrs.
15
29
40
36
14
Stift
42
30
30
36
34
28
34
30
29
