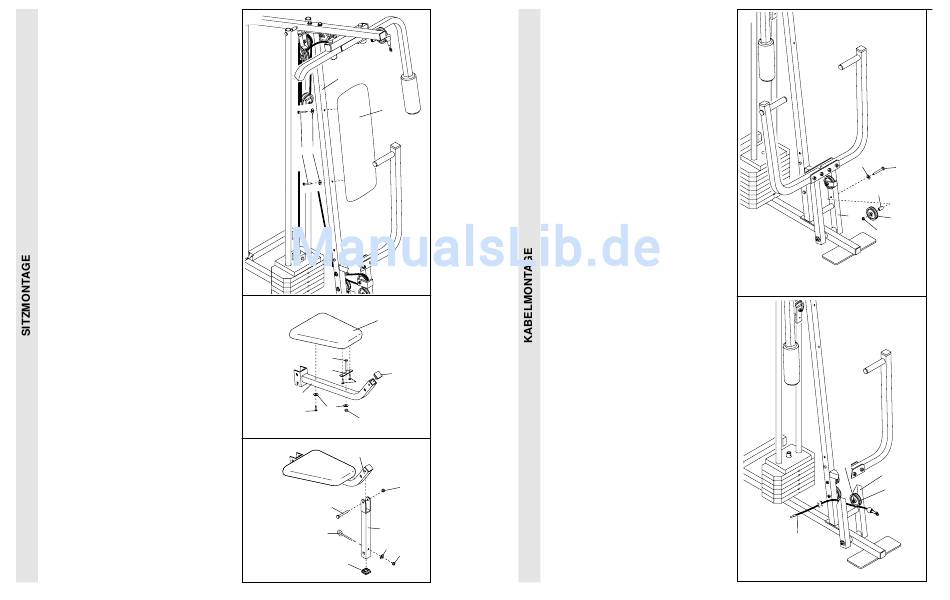

26. Befestigen Sie die Rückenlehne (41) an der
vorderen Aufhängestange (42) mit zwei 1/4" x
2 1/2" Schrauben (43) und zwei 1/4" flachen
Unterlegscheiben (10).
27. Drücken Sie eine 1 1/2" viereckige innere
Endkappe (32) in den Sitzrahmen (36) ein.
Führen Sie den 1/4" x 2" Schraubenbolzen
(38) durch das mittere Loch der Sitzplatte
(37). Befestigen Sie die Sitzplatte am Sitz
(13) mit zwei 1/4" x 1/2" Schrauben (18).
Führen Sie jetzt den 1/4" x 2" Schraubenbol-
zen (38) durch das angezeigte Loch am
Sitzrahmen (36). Ziehen Sie eine 1/4" Nylon-
Kontermutter (2) mit einer 1/4" flachen
Unterlegscheibe (10) am Schraubenbolzen
fest.
Befestigen Sie das andere Ende des Sitzes
(13) am Sitzrahmen (36). Verwenden Sie
dazu eine 1/4" flache Unterlegscheibe (10)
und eine 1/4" x 2" Schraube (24).
28. Drücken Sie eine 1 1/2" viereckige innere
Endkappe (32) in den Beinhebel (29) ein.
Schmieren Sie einen 5/16" x 2 1/4" Bolzen
(33). Befestigen Sie den Beinhebel (29) am
Sitzrahmen (36) mit dem 5/16" x 21/4" Bolzen
und einer 5/16" Nylon-Kontermutter (3).
Ziehen Sie die Nylon-Kontermutter noch
nicht ganz an. Der Beinhebel muß beweg-
lich bleiben.
Führen Sie den 5/16" x 2" Ringbolzen (35) in
den Beinhebel (29) ein. Beachten Sie dabei
auf der Zeichnung, von welcher Seite er ein-
geführt werden soll. Ziehen Sie eine 5/16"
Nylon-Kontermutter (3) mit einer 5/16" flachen
Unterlegscheibe (8) auf dem Ringbolzen fest.
14
26
42
41
10
43
27
13
38
37
32
18
36
10
24
2
28
36
3
Schmieren—33
29
35
8
3
32
19. Diese Montagestufen gibt an, wie man die
Zusammenstellung mehrerer vormontierter
Teile nun fertigstellt.
Der 5/8" x 9/16" Distanzstück (73) ist zur
Erleichterung des Transportes schon an die
3 1/2" untere Rolle (77) befestigt. Nehmen
Sie die 3/8" Nylon-Kontermutter (21), das
Distanzstück (73) und die Rolle (15) vom 3/8"
x 3 3/4" Bolzen (71) herunter. Entfernen Sie
jedoch nicht den Bolzen. Der Bolzen wird
in der Zeichnung nur zur leichteren
Identifizierung der Teile so gezeigt, als
wäre er aus dem Rahmen entfernt worden.
Befestigen Sie jetzt die 3 1/2" untere Rolle
(77) mit dem 5/8" x 9/16" Distanzstück (73)
zwischen der Rolle und dem Preßrahmen
(17). Ziehen Sie die 3/8" Nylon-
Kontermutter (21) noch nicht ganz an.
Vergewissern Sie sich, daß der 3/8" x
3 3/4" Bolzen (71), die 3/8" flache
Unterlegscheibe (9), das 5/8" x 9/16"
Distanzstück, die 3 1/2" unetere Rolle (77)
und die 3/8" Nylon-Kontermutter (21) so
orientiert sind, wie auf dem Diagramm vor-
gezeigt.
20. Finden Sie das kurze Kabel (58). Führen
Sie das kurze Kabel (58) unter die 3 1/2"
untere Rolle (77), welche am unteren Loch
des Preßrahmens (17) befestigt ist.
Vergewissern Sie sich, daß sich das
Kabelende mit der Kugel auf der angezeig-
ten Seite des Preßrahmens befindet und
daß das Kabel zwischen der Rolle und der
Querstange des Preßrahmens verläuft.
Ziehen Sie die 3/8" Nylon-Kontermutter (21)
und den 3/8" x 3 3/4" Bolzen (nicht abgebil-
det) an.
11
19
9
71
73
17
77
21
20
21
17
77
58
