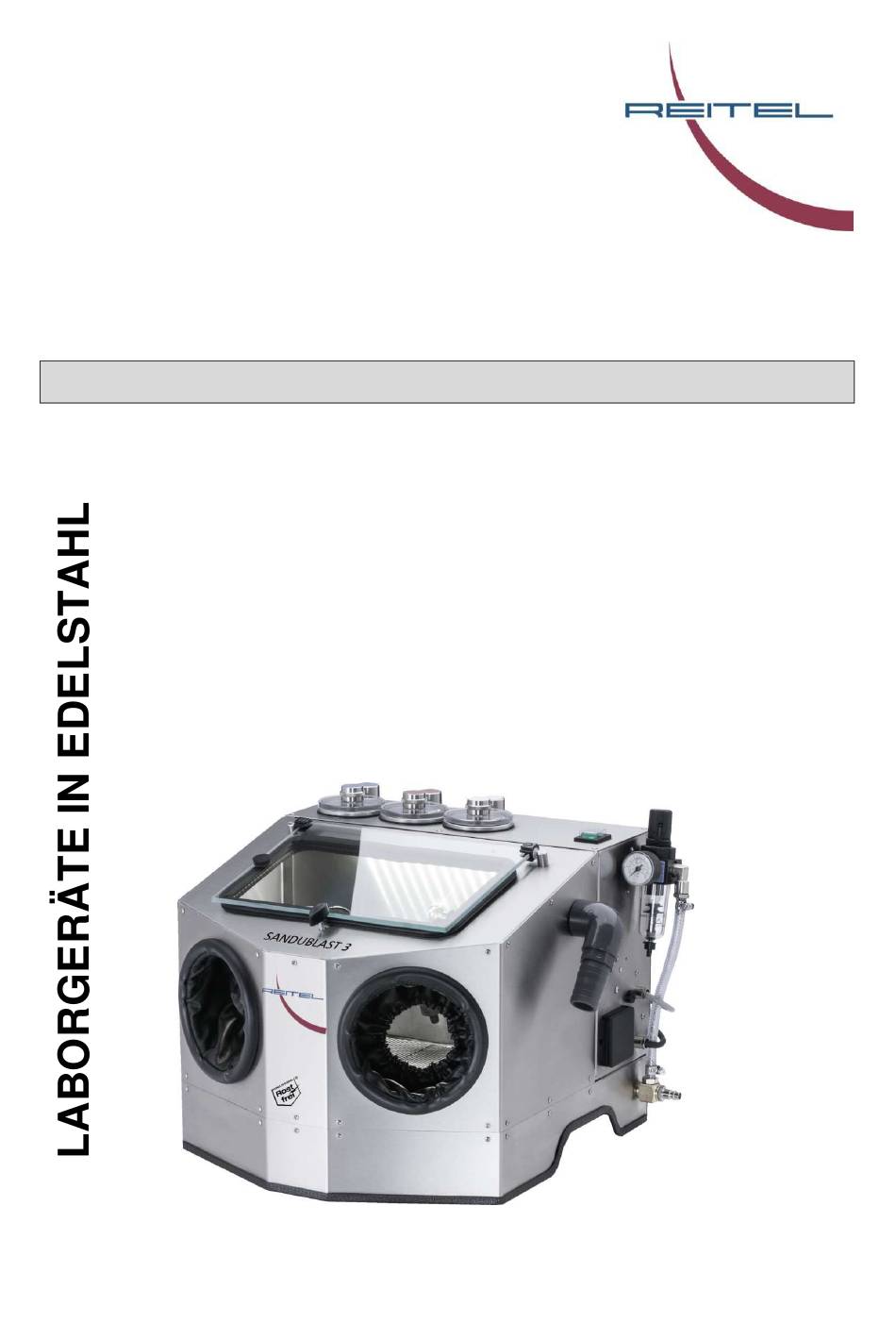

- Seite 1 Betriebsanleitung SANDUBLAST 2/3 REITEL Feinwerktechnik GmbH Senfdamm 20 - 49152 Bad Essen Tel.: +49(0)5472-9432-0 - Fax: +49(0)5472-9432-40 http://www.reitel.com - info@reitel.com...
- Seite 2 Sehr geehrter Kunde! Die Geräte der SANDUBLAST-Serie sind als Umlauf- und Mikrofeinstrahler mit 2 oder 3 Kammern erhältlich (Abb. auf dem Cover zeigt SANDUBLAST 3). Das Kombinationsgerät vereint die Vorteile von groben Strahlen und Feinstrahlen in einem Gerät und ist für die Anwendungen: Reinigen, Mattieren, Oxydbeseitigung, sowie zur Oberflächenveredelung durch Glanzstrahlen konzipiert.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS TECHNISCHE BESCHREIBUNG .................. 4 ....................4 RUNDAUSSTATTUNG ....................... 4 ONDERZUBEHÖR ....................5 ERÄTEBESCHREIBUNG ....................8 ECHNISCHE ATEN ....................9 AMMERN UND ÜSEN SICHERHEITSHINWEISE ....................10 ................10 LLGEMEINE ICHERHEITSHINWEISE ...............11 ERÄTESPEZIFISCHE ICHERHEITSHINWEISE AUFSTELLUNG ......................12 ................12 NSTALLATION MLAUFSTRAHLER ................12 NSTALLATION IKROFEINSTRAHLER BEDIENUNG ........................13 .......................13 NBETRIEBNAHME ....................13... -
Seite 4: Technische Beschreibung
Technische Beschreibung Grundausstattung • SANDUBLAST Kombinationsgerät aus Umlauf- und Mikrofeinstrahler SANDUBLAST mit 2 oder 3 Kammern (abhängig von der Bestellung) • Set Düsen aus Hartmetall (abhängig von der Kammeranzahl, siehe Tabelle Seite 5) • ein Paar Sandstrahl-Handschuhe, mittlerer Größe (Größe 9) •... -
Seite 5: Gerätebeschreibung
Gerätebeschreibung Hauptschalter Schutzglasscheibe Schutzfolie (auf der Schutzglasscheibe) Dichtung (unter der Schutzglasscheibe) Anschlussstutzen für Absaugung Sicherung Steckdose für Absaugung (Stromversorgung) Druckluftanschluss Gerätetragegriff Innenraumleuchte (LED) Schraube Öffnung Schutzglasscheibe Lederhanddurchführung Verschlussschraube Strahlmittelkammer Dichtung Verschlussschraube Plexiglasdeckel Strahlmittelkammer Düsenkopf (in der Stahlmittelkammer) Strahlmittelkammer Verschlussstopfen für Strahlmittelkammerauslauf Ventil zum Ablassen von überschüssigem Wasser Wartungseinheit mit Druckminderer Sandsieb... - Seite 6 2, 3 Abb.: Geräteansicht Abb.: Verschlussschraube Abb.: Plexiglasdeckel Abb.: Strahlmittelkammer Abb.: Geräterückseite...
- Seite 7 Abb.: Seitenansicht Abb.: Trichter Abb.: Fußtaster Abb.: Strahlkammer Abb.: Wannenboden Abb.: Schlauchverbindung...
-
Seite 8: Technische Daten
Technische Daten SANDUBLAST 2 SANDUBLAST 3 Netzanschluss 230 V/50-60 Hz Aufnahmeleistung 100 W 120 W Höhe/Breite/Tiefe 360+190/480/440 mm Gewicht 17 kg 18 kg Luftverbrauch ca. 80 l/min. Druck Umlaufstrahler max. 6 bar Druck Kammer 0,5-6 bar Schalldruckpegel 65 dB (A) Gehäuse... -
Seite 9: Kammern Und Düsen
3 Kammern 0,8 mm 1,2 mm 1,5 mm Die Verwendung der entsprechenden Düse für Kammer 1 ist dringend einzuhalten. Bei Verwendung von abweichenden Strahldüsen in den anderen Kammern ist die Strahlwirkung nicht optimal. Abb.: Detail des SANDUBLAST 2 Abb.: SANDUBLAST 3... -
Seite 10: Sicherheitshinweise
Sicherheitshinweise Allgemeine Sicherheitshinweise • Jedes Gerät verlässt nach Endprüfung und einem Probelauf das Werk. Sollte jedoch durch Transport oder andere Umstände das Gerät beschädigt oder verändert sein, so darf es nicht in Betrieb genommen werden. Kontrollieren Sie das Gerät in regelmäßigen Abständen auf Beschädigungen. -
Seite 11: Gerätespezifische Sicherheitshinweise
• Reparaturen sind nur von qualifiziertem und zertifiziertem Fachpersonal durchzuführen. Es gelten die Bestimmungen in Kapitel 7 zur Garantieleistung. • Bei Verdacht auf eindringende Flüssigkeit Betrieb stoppen und Service kontaktieren. • Alle Schlauchverbindungen auf Dichtigkeit überprüfen, ggf. Schlauchschellen nachziehen. Gerätespezifische Sicherheitshinweise Achtung: Die Korngrößen der Strahlsandkammern sind unbedingt einzuhalten. -
Seite 12: Aufstellung
Aufstellung Die elektrische Ausrüstung wird fertig installiert geliefert und kann mit Ihrem haushaltsüblichen 230 V/16 A Anschluss betrieben werden. Beachten Sie zur Aufstellung die Sicherheitshinweise in Kapitel 2. Installation Umlaufstrahler Stellen Sie die Druckluftverbindung (3,5–6 bar) her. Den Druckminderer (9) nicht über 6 bar einstellen. -
Seite 13: Bedienung
Bedienung Inbetriebnahme Schalten Sie das Gerät mit dem Hauptschalter (1) ein. Der Strahldruck der Kammern lässt sich über den Druckminderer (9) stufenlos bis max. 6 bar einstellen (einheitlich für alle Kammern). Der Umlaufstrahler wird mit dem Druck des Kompressors betrieben. Achten Sie auf Druckeinstellung von 6 bar. -
Seite 14: Störungshilfen
Störungshilfen Der Strahl wird unregelmäßig. a. Das Strahlmittel ist eventuell verschmutzt → Strahlmittel wechseln, Düse ggf. abschrauben und durchblasen. b. Falsche Düse eingeschraubt → Bitte die Düsenkonfiguration aus Kapitel 1.3 beachten (Wichtig in Feinstrahlkammer 1). c. Zu wenig Strahlmittel im Tank → ggf. Strahlmittel nachfüllen. -
Seite 15: Wartung
Reinigen Sie das Gehäuse in regelmäßigen Abständen mit einem feuchten Tuch, bzw. mit dem REITEL Edelstahl-Pflegespray. Hinweis Reinigen und pflegen Sie in regelmäßigen Abständen Ihr Gerät mit dem REITEL Edelstahl-Pflegespray (Artikel-Nr.: 90405) zum Schutz vor Verunreinigungen und Korrosion. Es ist wasserabweisend und erzeugt einen Schutzfilm gegen Kalk, Gips und... -
Seite 16: Garantie
Garantie Auf dieses Produkt gewähren wir, die REITEL Feinwerktechnik GmbH, beginnend mit dem bescheinigten Verkaufsdatum eine 24-monatige Garantie (nur D, A, CH) dafür, dass dieses Produkt frei von Material-, Fertigungs- und Verarbeitungsfehlern ist. Die Garantie richtet sich nach nachstehenden Bestimmungen: Sollte dieses Produkt während der Garantiezeit bei sachgemäßem Einsatz und Service und... - Seite 17 Garantiereparaturen müssen von uns oder entsprechend autorisierten Fachhändlern oder Vertragswerkstätten ausgeführt werden. Bei Reparaturen, die von anderen Unternehmen ausgeführt wurden, besteht kein Anspruch auf Kostenerstattung, da solche Reparaturen, sowie Schäden, die dadurch am Produkt entstehen, von dieser Garantie nicht gedeckt werden.
- Seite 18 − Schäden die durch Nutzung des Produktes außerhalb der vorgegebenen Spezifikationen entstanden sind; − Schäden die nachweislich durch nicht originale Verbrauchs- oder Verschleißmaterialien entstanden sind; − alle nicht direkt am Gerät entstandenen Schäden und sonstigen Nachfolgedefekte (z. B. Beschädigungen der Möbel durch Auslaufen von Wassers, Ausfall von Arbeitszeit, Material, Lohn und sonstige Folgeschäden).
- Seite 19 Für diese Garantie gilt ausschließlich Deutsches Recht unter Ausschluss des UN- Kaufrechtes. Gerichtstand ist unser Geschäftssitz. Sollten einzelne Bestimmungen dieser Garantiebedingungen ganz oder teilweise unwirksam werden, wird hierdurch die Gültigkeit der übrigen Bestimmungen nicht berührt. Die ganze oder teilweise unwirksame Regelung soll durch eine Regelung ersetzt werden, deren wirtschaftlicher Erfolg dem der Unwirksamen möglichst nahe kommt.
-
Seite 20: Entsorgungsvorschriften
Entsorgungsvorschriften Entsprechend der geltenden Gesetzeslage werden unsere Geräte nach B2B- Vorschriften der ordnungsgemäßen Entsorgung für gewerbliche Endprodukte zugeführt. Für nähere Informationen wenden Sie sich bitte an Ihren Fachhändler. Ersatzteileliste Z.-Nr.: Best.-Nr.: Menge Dr.-No.: Ref.: Qty. Unit Absaugadapter d32 mit Flansch VA (46) / Suction E61357 adapter d32 with flange stainless steel (46) St./pc. - Seite 21 Handdurchführung, 2 St. incl. Ledereinsatz / E62306 Gauntlets, 2 pcs., made of genuine leather Paar Hauptschalter mit Lampe 2pol. / Power switch incl. E60648 lamp (2 poles) St./pc. E62303 Heizkörperpatrone / Radiator's collet St./pc. E60023 Innenfilter / Inner filter St./pc. Kammer-Stopfen (1 pro Kammer) / Chamber plug (1 E78542 per chamber)
- Seite 22 m pro Kammer Silikonschlauch transparent 6 x 1,5 mm / Silicone m per E78523.3 hose transparent 6 x 1,5 mm chamber Spiralschlauch für Luftdüse / Spiral hose for air E109029 nozzle St./pc. E109037 Stecker, elektrisch / Electric plug St./pc. Strahlgriffel Alu Ø12 x 89mm / Abrasive pen, E79312.1 aluminium Ø12 x 89mm St./pc.
-
Seite 23: Eg-Konformitätserklärung
EG-Konformitätserklärung... - Seite 24 Wir fertigen nach dem Qualitätsmanagement der ISO 9001:2008 mit gleichbleibenden Prozessstandards. REITEL Feinwerktechnik GmbH Senfdamm 20 - 49152 Bad Essen Tel.: +49(0)5472-9432-0 - Fax: +49(0)5472-9432-40 http://www.reitel.com - info@reitel.com...
