5 APPENDIX

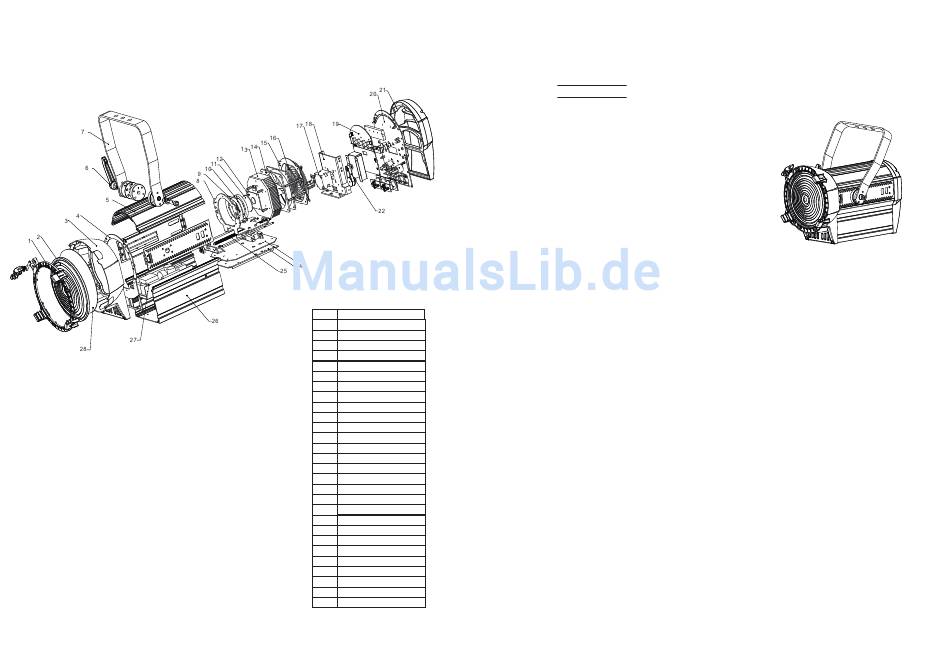

5.1 PARTS DIAGRAM
NO
ITEM
Front end cap
1
2
Thread mirror
3
Plastic front cover
Front plate
4
5
Up pull aluminum
6
M١٠ hand shank
Hanging bracket
7
8
Heat-sink bracket
9
Lens head plate
10
Lens frame
¦52 Collecting mirror
11
12
LED board
13
Heat dissipation pull aluminum
14
Fan
15
Fan frame
Fan grill
16
Stepping motor
17
18
Motor frame
19
Driver board
20
Back plate
21
Plastic back cover
22
Belt
23
Focus bracket
24
Focus bracket strengthen board
25
Screw thread drive shaft
Down pull aluminum
26
27
Power Supply
28
5 degree grinding slice
E 10
2 Montage
2.1
Befestigung
Hängend
Das Gerät kann an dem Haltebügel
hängend montiert werden. Hierzu
muss eine geeignete Befestigung wie
eine Traversenschelle benutzt
werden. Bitte achten Sie auf geltende
Vorschriften zur Sicherung wie das
Anschlagen eines Sicherungsseiles.
2.2
Spannungsversorgung
220~240V: Maximal 10 Geräte in Reihe
110~120V: Maximal 5 Geräte in Reihe
D 03
