SpeedBox 1.4 B.Tuning für Bosch

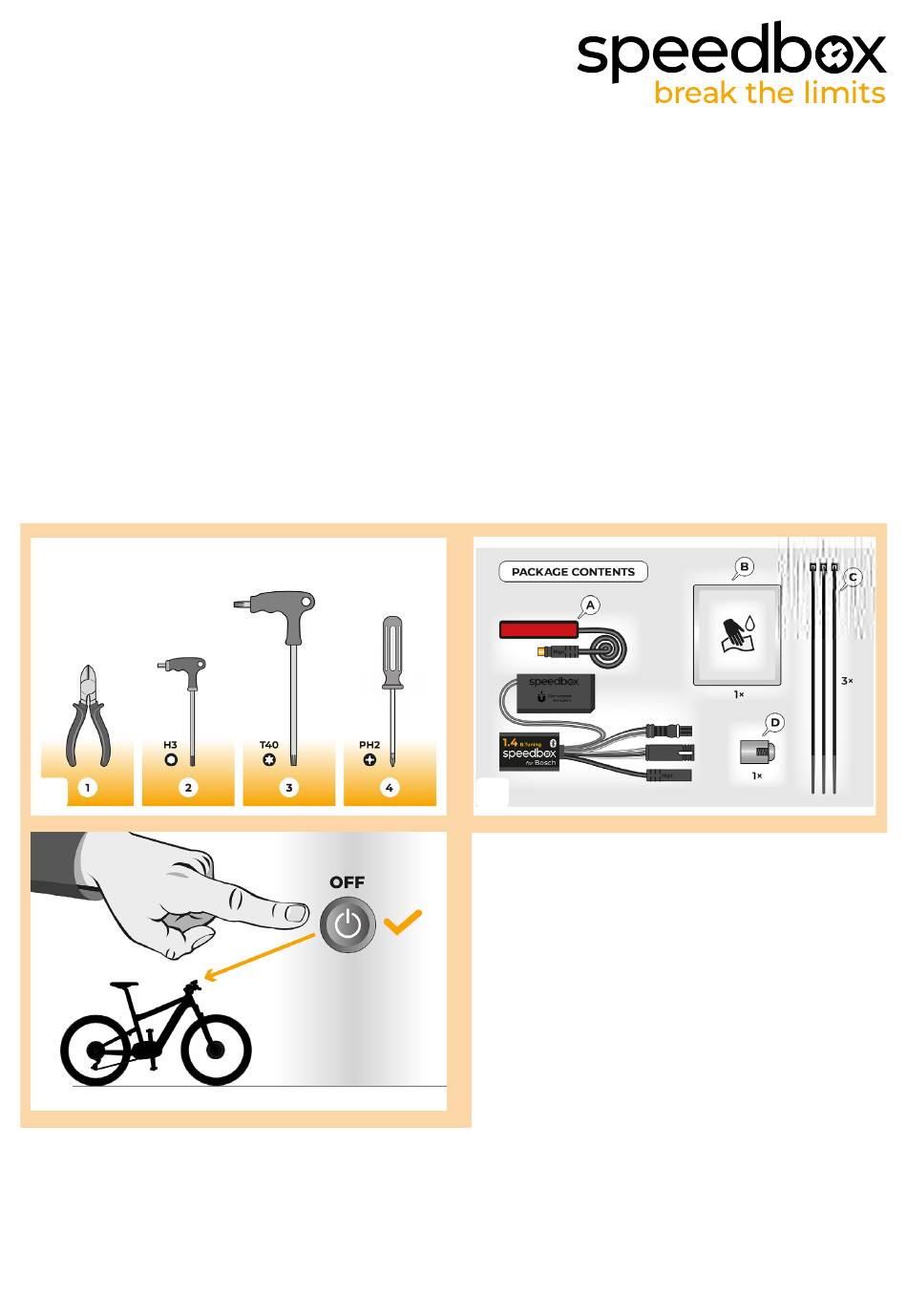

SCHRITT 1: Vorbereitung für die Installation
Für die Montage des Tuning-Kits empfehlen wir die Verwendung eines Radmontageständers.
A.
Bereiten Sie die folgenden Werkzeuge vor
(Werkzeug kann je nach Ausführung des E-Bikes variieren)
1. Seitenschneider
2. Sechskantschlüssel H3
3. T40 Torx-Schraubendreher
4. Kreuzschlitzschraubendreher PH2
B.
Überprüfen Sie den Inhalt der Verpackung anhand der Abbildung.
C.
Schalten Sie das E-Bike aus.
A.
C.
B.
1.
loading

Verwandte Anleitungen für speedbox 1.4

Inhaltszusammenfassung für speedbox 1.4

  • Seite 1 SpeedBox 1.4 B.Tuning für Bosch SCHRITT 1: Vorbereitung für die Installation Für die Montage des Tuning-Kits empfehlen wir die Verwendung eines Radmontageständers. Bereiten Sie die folgenden Werkzeuge vor (Werkzeug kann je nach Ausführung des E-Bikes variieren) 1. Seitenschneider 2. Sechskantschlüssel H3 3.
  • Seite 2 SCHRITT 2: Entfernen des Rim-Magnets und Montage des Speedssensors Entfernen Sie den Original-RIM Magneten vom Hinterrad Ventil. Bewahren Sie ihn für die Wiederinstallation auf (Schritt 13). Reinigen Sie die Innenseite der hinteren Unterstreben mit einem Tuch (B). An die gereinigte Stelle befestigen Sie an die Innenseite der hinteren Unterstrebe mithilfe eines doppelseitigen Klebebands das Kabel mit dem Speedssensor.
  • Seite 4 SCHRITT 3: Motorabdeckung und Motor vom Fahrradrahmen entfernen Das Entfernen der Motorabdeckung kann je nach Ausführung des E-Bikes variieren. Entfernen Sie die Kette. Mit einem H3-Inbusschlüssel die Motorabdeckung abschrauben. Entfernen Sie die Motorabdeckung. Verwenden Sie den Torx-Schraubendreher T40, um die beiden Schrauben zu lösen, die den Motor im Fahrradrahmen halten.
  • Seite 5 SCHRITT 4: Trennen der Kabel vom Motor Trennen Sie alle Kabel vom Motor, einschließlich des Stromkabels von der Batterie.
  • Seite 6 SCHRITT 5: Befestigen des Felgenmagnetsimulators am Motor Entfernen Sie die Klebeschutzfolie vom doppelseitigen Klebeband auf dem Magnetsimulator. Befestigen Sie den Magnetsimulator mit dem doppelseitigen Klebeband an der vorgesehenen Stelle des Motors.
  • Seite 7 SCHRITT 6: Installation des SpeedBox Tuning Schließen Sie das SpeedBox Tuning-Kabel an den Motor an und ersetzen Sie dabei das originale Display-Kabel. Stecken Sie dann das Display-Kabel in den größten Anschluss am SpeedBox Tuning-Gerät. Verbinden Sie das Kabel des Geschwindigkeitssensors. Zum Schluss schließen Sie die übrigen Kabel wieder an ihre ursprünglichen Anschlüsse an.
  • Seite 8 E-Bikes und Anbringen der Motorabdeckung Bauen Sie den Motor mit dem Felgenmagnet-Simulator wieder in den E-Bike-Rahmen ein. Legen Sie das SpeedBox Tuning-Gerät zusammen mit den Motorkabeln zurück in den freien Raum in der Nähe der Anschlüsse. Setzen Sie beide Schrauben wieder ein, mit denen der Motor am Fahrradrahmen befestigt wird.
  • Seite 10 SCHRITT 8: Überprüfung der Tuning-Funktion Schalten Sie das E-Bike ein. Hinweis: Dieser Schritt gilt möglicherweise nicht für alle Display-Typen. Beim ersten Aktivieren gehen Sie bitte in die Display-Einstellungen und überprüfen Sie den Radumfang: „Einstellungen“ > „Mein eBike“ > „Radumfang“. Anschließend kehren Sie zum Startbildschirm zurück.
  • Seite 11 SCHRITT 9: Geschwindigkeitsbegrenzung einstellen Die Einstellung der maximalen Unterstützungsgeschwindigkeit erfolgt durch das Umschalten der Modi vom TURBO-Modus auf eMTB – TOUR+ – ECO – TOUR+ – eMTB – TURBO (– – – + + +). Danach wird das aktuelle Tempolimit auf dem Display angezeigt. Die Höchstgeschwindigkeit der Fahrunterstützung kann durch kurze Betätigung der Funktion WALK (in diesem Fall die „–“...
  • Seite 12 Für den Fall, dass Sie den originalen Rim Magnet erneut installieren möchten, deaktivieren Sie zunächst die SpeedBox, indem Sie die Modi von TURBO auf eMTB – TOUR – ECO – TOUR – ECO – OFF (– – – + – –) umschalten. Am Display wird eine Geschwindigkeit von 12.0 km/h angezeigt.
  • Seite 13 4. Sie haben Ortungsdienste für die SpeedBox App aktiviert. Wählen und bestätigen Sie Ihre PIN und Ihr Service-Passwort. Jetzt können Sie die SpeedBox App in vollen Zügen genießen (Tuning steuern, Fahrdaten und Informationen über Motorleistung und Energieverbrauch überwachen, Sie können...
  • Seite 14 Ebike Electronic s.r.o. Rybna 716/24 | 110 00 Praha 1 | Czech Republic | ID: 05553555 | VAT: CZ05553555...
