d'immunité prévues par les normes actuellement en vigueur.
6 11 La température ambiante ne doit pas être inférieure à –40 °C ni supérieure à 40 °C; en cas d'installations à des
températures inférieures à 5 °C, vérifier que la présence de neige ou de glace n'obstrue pas les ailettes et n'empêche
pas la rotation des moteurs.

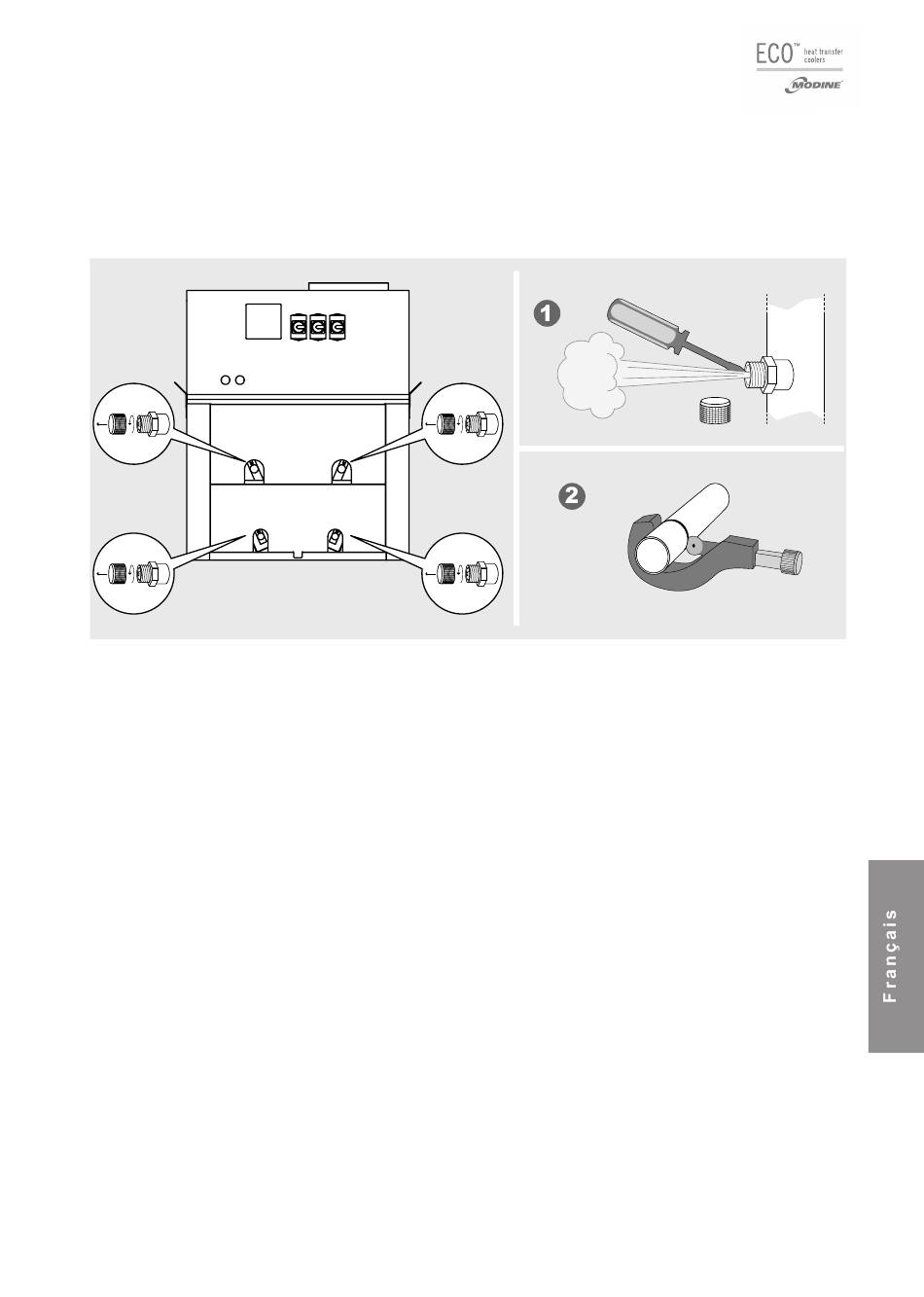

6 12 Avant de couper les manchons d'entrée et/ou de sortie, évacuer la pression de précharge (environ 2 bar) de l'échangeur
(voir "Figure 5")
6 13 Installer sur la ligne de refoulement, entre le compresseur et le condenseur, le dispositif anti-vibration et le silencieux.
6 14 Pour les installations en hauteur, utilisez des plates-formes élévatrices, des échafaudages ou des tréteaux.
6 15 Pour la protection contre les contacts indirects, l'installateur doit prévoir en amont du tableau de la machine un interrupteur
différentiel ayant des caractéristiques électriques adéquates (valeur en A se référant aux données électriques des
ventilateurs installés, voir l'étiquette sur le ventilateur).
6 16 Vérifiez que la ligne d'alimentation électrique est adéquate pour les caractéristiques électriques de l'appareil.
6 17 Assurez-vous que toutes les connexions électriques sont conformes aux normes en vigueur.
6 18 La position des panneaux de la grille de sortie d'air peut être modifiée: ils peuvent être placés sur l'une des deux fentes
situées sur le dessus du modèle ou sur l'un des côtés. Pour déplacer les panneaux, procédez comme suit (voir "Figure
6") :
6 18 1 L'utilisation d'EPI est recommandée, avec une attention particulière aux chaussures de sécurité et aux gants suffisamment
résistants aux risques mécaniques. Faites attention aux bords de la feuille qui peuvent être tranchants. Voir le Chap. 12
6 18 2 Dévissez les vis qui maintiennent le panneau avec la grille en place.
6 18 3 Soulevez le panneau par le côté des vis et retirez-le.
6 18 4 Placez le panneau dans un endroit sûr où il ne peut constituer un danger pour les personnes ou les biens et où il ne
peut être endommagé accidentellement.
6 18 5 Retirez le panneau à remplacer conformément aux points 6 18 2 - 6 18 4. Dans le cas de panneaux latéraux, faites
attention au panneau qui pourrait tomber accidentellement en raison de la gravité.
6 18 6 Récupérer le panneau avec la grille précédemment enlevée et le placer sur l'emplacement de destination : prendre soin
d'insérer d'abord le côté avec les plis de fixation dans les fentes, puis poser le panneau sur sa base.
6 18 7 Fixez le panneau en place avec les vis retirées précédemment.
6 18 8 Récupérez le panneau précédemment retiré et installez-le dans l'emplacement précédemment occupé par la grille de
la même manière que les étapes 6 18 6 à 6 18 7
Figure 5
