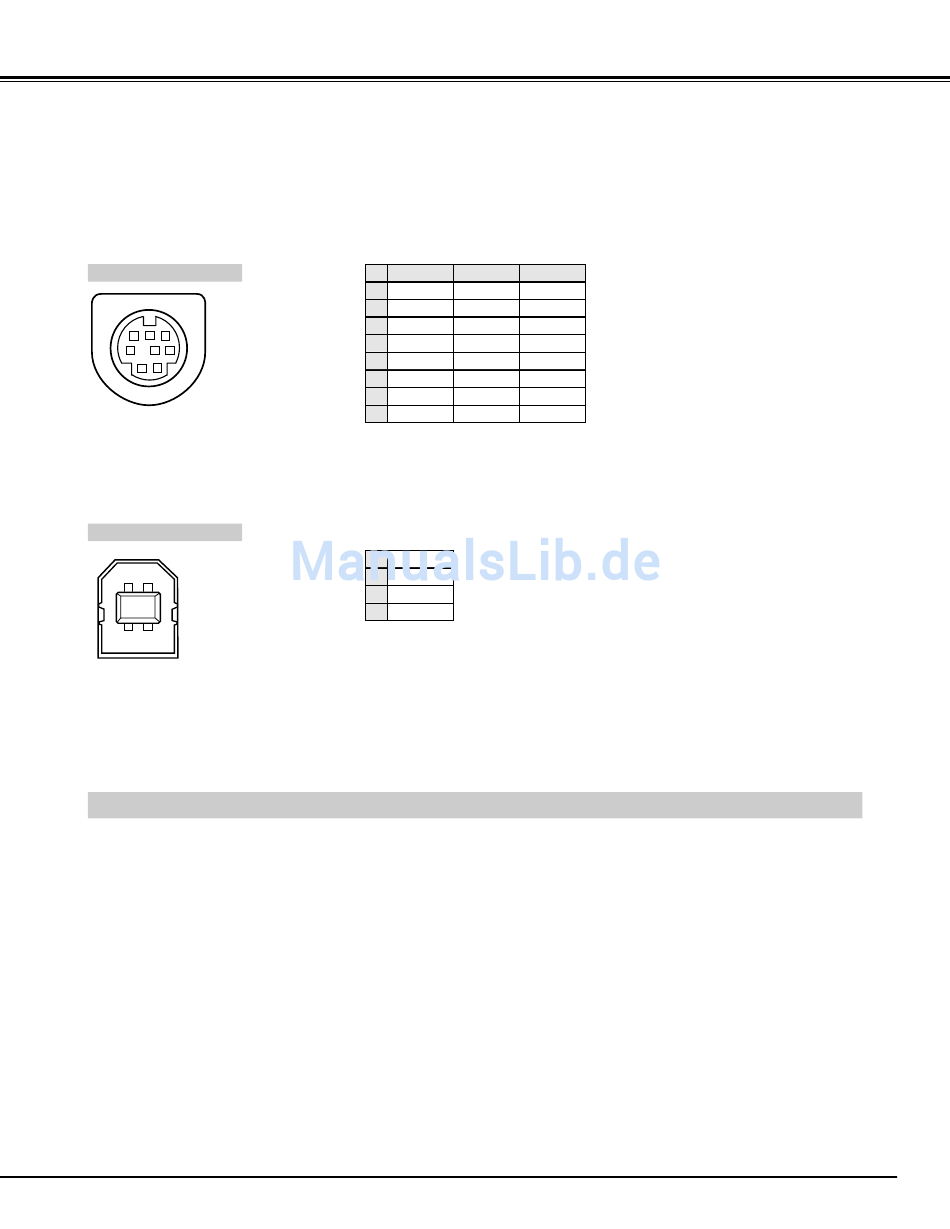

Steuerbuchse
Buchse: Mini DIN 8-polig
Klemmenanordnung
8 7 6
5
4
3
1
2
USB-Buchse (Serie B)
Klemmenanordnung
2
1
3
4
Die nachstehend aufgeführten Teile sind Sonderzubehör. Für die Bestellung dieser Teile müssen Sie die Bezeichnung und
die Nummer angeben.
● Steuerkabel (serieller Anschluss) Nr. : LV-CA26
● Steuerkabel (ADB-Anschluss)
● MAC-Adapter
● SCART-VGA-Kabel
(Dieses Kabel wird für den 21-Poligen RGB
Scart-Ausgang von Videogeräten verwendet.)
PS/2
Seriell
ADB
1
-----
R x D
-----
2
CLK
-----
ADB
3
Daten
-----
-----
4
Masse
Masse
Masse
5
-----
RTS/CTS
-----
6
-----
T x D
-----
7
Masse
Masse
-----
8
-----
Masse
Masse
1
Vcc
2
- Daten
3
+ Daten
4
Masse
Sonderzubehör
Nr. : LV-CA27
Nr. : LV-AD02
Nr. : LV-CA31
