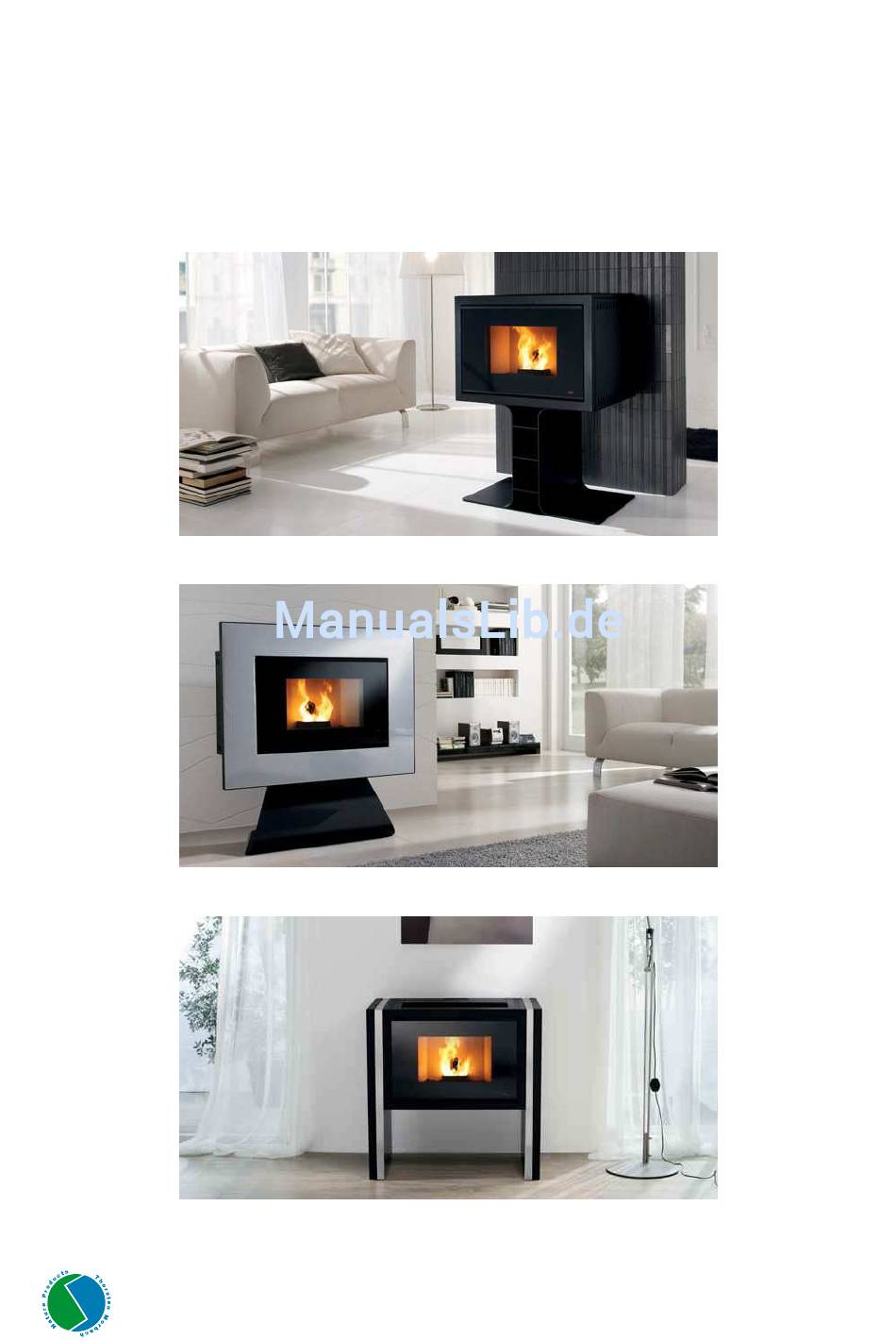

- Seite 1 Aufbau- und Bedienungsanleitung MCZ Panorama Nature Products Thorsten Morbach - Bahnhofstraße 5 - 54411 Hermeskeil Telefon: 06503-981667 – Fax: 06503-981669 Internet: www.holzofen-verkauf.de - Email: info@holzofen-verkauf.de...
-
Seite 2: Inhaltsverzeichnis
4.8.3. Automatikbetrieb........................27 4.8.3.1. Übergang vom Automatikbetrieb auf Handbetrieb...............28 4.8.4. Automatikbetrieb mit ECO-STOP....................28 4.8.4.1. Aktivierung/ Abschaltung Betrieb ECO-STOP ...............29 4.9. DIE WARMLUFTVENTILATION .......................29 4.10. FUNKTION SLEEP........................30 Inhalt Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... - Seite 3 Reinigung Rauchleitung und Rauchrohr ..................44 5.2.3. Weitere Kontrollen........................45 5.2.4. Außerbetriebsetzen (Saisonende).....................45 5.2.5. Kontrolle der internen Bauteile ....................45 6. STÖRUNGEN / URSACHEN / ABHILFE.....................47 7. ELEKTRISCHE SCHALTPLÄNE ......................49 Inhalt Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten...
-
Seite 4: Einführung
Textpassagen“ durchzulesen, da diese wichtige Informationen enthalten. “Der Text in Schrägschrift” wird benutzt, um Ihre Aufmerksamkeit auf weitere Abschnitte dieses Handbuches oder auf eventuelle zusätzliche Erklärungen zu lenken. Einführung Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 5: Hinweise Und Garantiebedingungen
Es ist untersagt, den Heizofen mit offener Tür Heizofen eventuellen Schäden oder zerbrochener Scheibe zu betreiben. Zündsystem nicht mit brennbaren Materialien zünden. Hinweise und Garantiebedingungen Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 6: Garantiebedingungen
Austausch dürfen Die ausgetauschten Teile werden für die restliche Laufzeit ausschließlich Original-Ersatzteile der Garantie ab dem Kaufdatum des Heizofens garantiert. MCZ verwendet werden. Hinweise und Garantiebedingungen Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 7: Theoretische Grundlagen Für Die Installation
Brennstoff beeinträchtigt den Betrieb Ihres Heizofens und kann demzufolge Verfall Garantie Produkthaftung führen. Pelletheizöfen funktionieren ausschließlich mit Pellets mit einem Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 8: Vorsichtsmassnahmene Bei Der Installation
Installation geeignete Vorrichtungen für das Abtrennen vom Stromnetz vorgesehen werden, die den Bestimmungen zu Elektroanlagen entsprechen Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 9: Standort Des Ofens
Durchgangsöffnung mit einem freien Mindestquerschnitt von 100 cm² hergestellt. (Durchmesser der Öffnung 12 cm oder quadratisch 10x10cm), die von innen und aussen durch ein Gitter geschützt wird. Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 10: Anschluss Des Rauchgasrohrs
ANSCHLUSS AN DEN RAUCHFANG UND DARF NICHT "RAUCHFANG" BETRACHTET WERDEN. Rauchfang andere Eigenschaften, die in den folgenden Absätzen beschrieben werden Installationsbeispiel eines Panorama Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 11: Anschluss An Den Rauchfang
Unten am Rauchfangs ist eine Inspektionsklappe für die regelmäßigen 1) Schornstein mit Windschutz Kontrollen und die Reinigung anzubringen. Letztere ist ein Mal im Jahr 2) Rauchfang vorzunehmen. 3) Inspektion Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 12: Betriebsstörungen Aufgrund Eines Schlechten Abzugs Im Rauchfang
Einfluss auf den einwandfreien Betrieb des Pelletheizofens. Bedenkliche Betriebsbedingungen können nur durch eine richtige Einstellung des Heizofens seitens des Fachpersonals der MCZ beseitigt werden. Theoretische Grundlagen für die Installation Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 13: Installation Und Montage
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite 3. INSTALLATION UND MONTAGE ZEICHNUNGEN UND TECHNISCHE MERKMALE 3.1. PANORAMA Ø 50 Ø 80 288,5 MONO Ø 80 Ø 50 288,5 Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... - Seite 14 Kapitel 3 INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite TELLY Ø 80 Ø 50 395,5 Ø 80 Ø 50 368,4 Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten...
-
Seite 15: Technische Daten
* * Raumheizvermögen je nach Bedarf Kal/ m 40-35-30 (beziehungsweise 40-35-30 Kal/ f für m Gerät ist für eine Mehrfachbelegung des Schomsteins geeignet. Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 16: Vorbereitung Und Entfernen Der Verpackung
Um die Befestigung abzuschließen, die Seitenteile blockieren, indem die beiden Schrauben auf der Rückwand an den Seitenteilen festgeschraubt werden. Demontage der oberen Abdeckung Montage des Frontrahmens Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 17: Montage Der Verkleidung Mono
Seiteteile blockieren, indem die beiden Schrauben auf der Rückwand an den Seitenteilen festgeschraubt werden. Montage des Sockels TELLY Demontage der oberen Abdeckung und Montage des Rahmens Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 18: Montage Der Verkleidung Zen
Tragfähigkeit über 150 Kg Seitliche Sockel aus Edelstahl, rechts und links Frontrahmen Abstandsstücke Einstellfüße Montage des Frontrahmens und Befestigung der seitlichen Sockel Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 19: Montage Des Luftfilters
Heizofens betätigt werden, ansonsten sollte er ausgeschalten sein. Bei längerer Nichtbenutzung des Ofens empfiehlt es sich, das Verbindungskabel vom Ofen zu trennen. Elektrischer Anschluss des Heizofens Installation und Montage Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 20: Arbeitsweise
Die Tür öffnen und vom Feuerstelle und von der Scheibe sämtliche Teile entfernen, die Feuer fangen könnten (Anweisungen und Öffnung der Feuertüer verschiedene selbstklebenden Etiketten). Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 21: Pelletbeschickung
6. Die MENU-Taste ermöglicht den Zugriff auf die Menüs zur Einstellung Belüftung, Betriebsart SLEEP und der ZEITSCHALTUNG. 7. Auflage, die das Fach für die Batterien enthält. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 22: Display Der Fernbedienung
Ikone Nr. 19 einschaltet, bedeutet dies, dass das individuelle eingestellt wird. Wochenprogramm gerade gewählt wird (hierbei müssen Zeitschaltungen, die 24h decken, eingegeben werden) HINWEIS: Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 23: Allgemeine Merkmale Der Lcd-Fernbedienung
Alarm A10. In diesem Alarmzustand wird der Ofenbetrieb fortgesetzt, um den Alarm abzustellen, genügt es, die Fernbedienung dem Heizofen zu nähern und die normalen Betriebsbedingungen werden wieder hergestellt. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 24: Art Und Auswechseln Der Batterien
Betriebsstörungen zu diagnostizieren und den PowerSystem zu steuern, falls die Fernbedienung nicht funktioniert. - OFF - REMOTE - ON - MIN - MED - MAX Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 25: Einstellungen Vor Der Ersten Zündung
WE = Wednesday î Mittwoch î TH = Tuesday Donnerstag î FR = Friday Freitag SA = Saturday î Samstag î SU = Sunday Sonntag Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 26: Eingabe Der Meßeinheit Für Die Temperatur
Problem an den Bauteilen des Heizofens handeln oder die Installation wurde nicht fachgerecht durchgeführt. DIE PELLETS AUS DEM FEUERRAUM ENTFERNEN UND DEN EINGRIFF EINES VON MCZ AUTORISIERTEN TECHNIKERS ANFORDERN. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 27: Einschaltung/Ausschaltung Über Die Bedienblende Für Notfälle
Für die Wahl der Betriebsart die Taste Nr.4 drücken. Bei jeder Einschaltung befindet sich der Heizofen automatisch immer in der Betriebsart, in der er zuletzt ausgeschalten wurde. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 28: Manueller Betrieb
Dank diesem Merkmal kann man die Fernbedienung als ein echtes und wahres EXTERNES, BEWEGLICHES THERMOSTAT bezeichnen, das einen Aktionsradius von ungefähr 5 m hat (mit vollen Batterien). Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 29: Übergang Vom Automatikbetrieb Auf Handbetrieb
Heizofen abschaltet, und durch Drücken derselben Taste den Heizofen wieder einschalten. Die Betriebsart “ECO STOP” muss nicht wieder neu eingestellt werden, sie bleibt ab der letzten Benutzung gespeichert. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 30: Aktivierung/Abschaltung Betrieb Eco-Stop
Geschwindigkeiten (1.oder 2.) eingestellt werden, wenn sich der Heizofen bereits in Höchstleistung befindet, dies könnte zu einer Überhitzung der Struktur führen. AUTO Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 31: Funktion Sleep
SA = Saturday î Samstag î SU = Sunday Sonntag Die Eingabe des Wochentags und der aktuellen Uhrzeit ist grundlegend für die Funktion der Zeitschaltung. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 32: Aktivierung Der Zeitschaltung Und Programmwahl
Um diese Option zu aktivieren, wie für die oben beschriebene Eingabe des PROGRAM Wochenprogramms vorgehen, nur wählt man anstatt der in der Tabelle enthaltenen Wochenprogramme (von P01 bis P10) das Programm P99. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... - Seite 33 In den 30 Minuten vor dem Ausschalten des Heizofens gibt dieser nur noch die gespeicherte Wärme über die Vorrichtung ab. Durch Berücksichtigung dieser Zeitspanne kann eine hohe Menge Brennstoff eingespart werden. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten...
-
Seite 34: Deaktivierung Der Zeitschaltung
Wer noch außergewöhnlichere Wünsche haben sollte und keines der 10 Wochenprogramme entspricht seinen Vorstellungen, kann Wochenprogramm P99 mit sieben verschiedenen Programmen für jeden (siehe Kapitel 4.11.2 einzelnen Wochentag individuell gestalten Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... - Seite 35 Sam-Sonn ARBEITER Mon-Frei ANGEST. Sam-Sonn SCHICHT- Mon-Frei ARBEITER Sam-Sonn GESCHÄFTS- Mon-Sam LEUTE Sonn GESCHÄFTS- Mon-Sam LEUTE Sonn GESCHÄFTSTÄTI Mon-Sam GKEIT Sonn Frei W EEK-END Sam-Sonn Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten...
-
Seite 36: Tagesprogramme
Capitolo 4 INSTALLATIONS- UND GEBRAUCHSANLEITUNG pag. Tagesprogramme 4.12.2. ZEITPLAN PROGR. Anzahl Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 37: Praktisches Beispiel Einer Wochen-/Tagesprogrammierung
î er ist bis 9:00 Uhr zu hause, dann von 12:00 bis 15:00 Uhr und ab 18:00 Uhr FREITAG îer ist erst ab 18:00 Uhr zu hause SAMSTAG îer ist erst ab 18:00 Uhr zu hause SONNTAG Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... - Seite 38 Wenn das für Montag eingegebene Programm sich für den Dienstag nicht eignet,genügt es, die Taste Nr.5 f2r die Änderung zu drücken. In unserem Fall eignet sich das Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten...
-
Seite 39: Eingabe Der Tastensperre
Nach diesem Zeitraum erscheint oben links auf dem Display das Symbol des "Hängeschlosses", mit dem die Tastensperre bestätigt wird. Zum Aufheben der Sperre den oben beschriebenen Vorgang wiederholen. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 40: Austausch Der Fernbedienung
Beschickung mit Pellets und es wird eine Fehlermeldung angezeigt. SCHADEN AM GETRIEBEMOTOR Bei Anhalten des Getriebemotors funktioniert der Ofen so lange weiter bis er das minimale Kühlniveau erreicht hat. ZEITWEILIGER STROMAUSFALL Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 41: Fehlende Zündung
2 Abschnitten durchlesen, um den Alarmzustand aufzuheben und den normalen Heizbetrieb wieder herzustellen. Die nachfolgende Tabelle umfasst alle Alarme, die ausgelöst werden können, einschliesslich dem Kode, der auf der Not-Bedienblende erscheint. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 42: Störmeldung
Allgemeine Störung elektronischen Zum Austausch des Bauteils einen zugelassenen technischen Steuereinheit. Kundendienst kontaktieren. Zum Austausch des Bauteils einen zugelassenen technischen Defekt bei Verbrennungsluftfühler Kundendienst kontaktieren. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 43: Verlassen Des Alarmzustands
(dieser Eingriff sollte von einem ausgebildeten Techniker der Fa.MCZ vorgenommen werden) Erst nach einer endgültigen Behebung der für die Blockierung verantwortlichen Ursache darf eine erneute Zündung versucht werden. Arbeitsweise Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 44: Wartung Und Reinigung
Scheibe sprühen. MCZ erkennt eventuelle Reinigung des Brenntopffachs Schäden am Siebdruck nicht an, wenn diese Vorschriften ignoriert werden. Die lackierten Teile nicht reinigen. Wartung und Reinigung Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 45: Reinigung Des Luftfilters
Anweisungen umgekehrt ausführt. 5.2.2. Reinigung Rauchleitung und Rauchrohr Reinigungsfächer Die Rauchabzugsanlage reinigen, insbesondere in der Nähe der "T"-Anschlüsse, der Kurven und eventueller horizontal angelegter Abschnitte. Wartung und Reinigung Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... -
Seite 46: Weitere Kontrollen
Wartungsvertrag abgeschlossen werden) durchzuführen, die sich auf eine Sichtkontrolle und den Betrieb der Bauteile bezieht. Nachstehend werden Kontrollen bzw. Instandhaltungsarbeiten zusammengefasst, die für einen einwandfreien Heizofenbetrieb unerlässlich sind. Wartung und Reinigung Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... - Seite 47 30 TAGE 60-90 TAGE 1 JAHR Brennertopf Aschenkastenfach Aschenkasten Glasscheibe Unterer Wä Kompletter Wä Rauchgasableitung Türdichtung Montage des Luftfilters Rauchfang Batterie b di Wartung und Reinigung Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten...
-
Seite 48: Störungen / Ursachen / Abhilfe
Die Türdichtungen auf Verschleiß überprüfen. Die Marke der Pellets wechseln. Motor überprüfen ggf. austauschen. Die Pellets sind feucht oder ungeeignet. Der Motor des Rauchgas-Absauggebläses ist defekt. Wartung und Reinigung Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten... - Seite 49 Arbeiten dürfen ausschließlich Fachkräften ausgeführt werden. Die Nichtbeachtung dieser Vorschrift führt zum sofortigen Verfall der Garantie und enthebt den Hersteller jeder Verantwortung. Wartung und Reinigung Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten...
-
Seite 50: Elektrische Schaltpläne
6. Kugelthermostat 7. Druckwächter ANMERKUNG: Die elektrischen Verdrahtungen der einzelnen Bauteile sind mit vorverlegten Verbindern ausgestattet, von denen jeder eine andere Abmessung hat. Wartung und Reinigung Technischer Service - Alle Rechte sind der Fa. MCZ S.p.A. vorbehalten - Vervielfältigung verboten...
