SIMATIC NET Kommunikationsnetze
Anwendungs-
bereiche von
SIMATIC NET
SIMATIC NET
Kommunika-
tionsnetze
SIMATIC NET ist ein offenes, herstellerunabhängiges Kommunikation s-
system mit abgestuften lokalen Netzen (LAN - Local Area Network) für
die Fertigungs- und Prozeßautomatisierung im industriellen Bereich. Es
basiert auf nationalen und internationalen Standards gemäß dem
ISO/OSI-Referenzmodell.
Den differenzierten Anforderungen entsprechend, bietet SIMATIC NET
die folgenden Kommunikationsnetze an ( Bild 2.1):
• Industrial Ethernet, ein Kommunikationsnetz der Zellen- und
Leitebene auf Basis von IEEE 802.3.
• PROFIBUS (Process Field Bus), ein Kommunikationsnetz für den
Zell- und Feldbereich auf Basis von DIN 19245, Teil 1, 2 und 3.
• AS-i (Aktor-Sensor-Interface), ein Kommunikationsnetz für die Aktu a-
tor-Sensor-Ebene.
Leitebene
Zellenebene
Feldebene
Aktor-Sensor-
Ebene

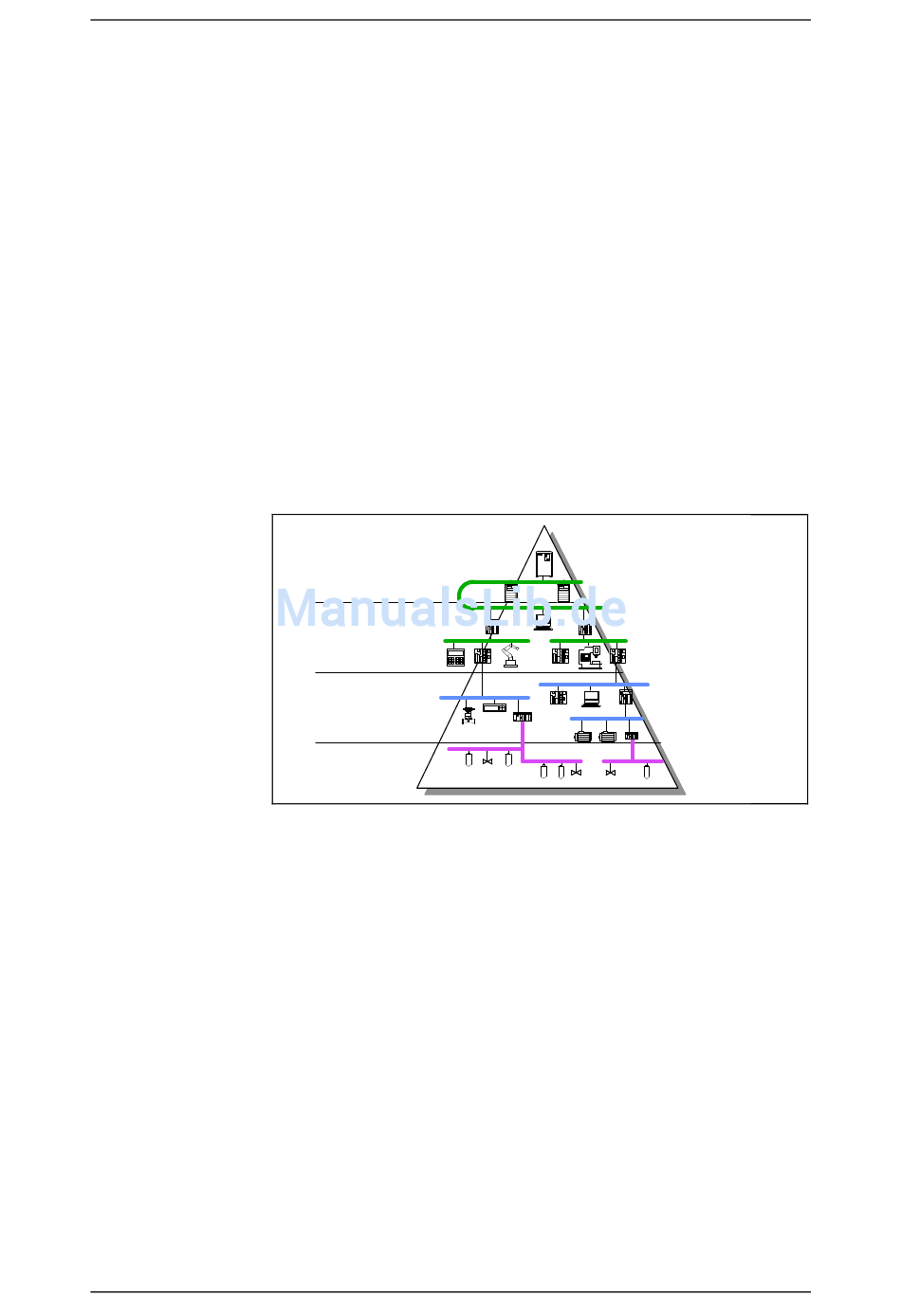

Bild 2.1
SIMATIC NET Kommunikationsnetze
10
B89112
Industrial Ethernet
PROFIBUS
AS-Interface
