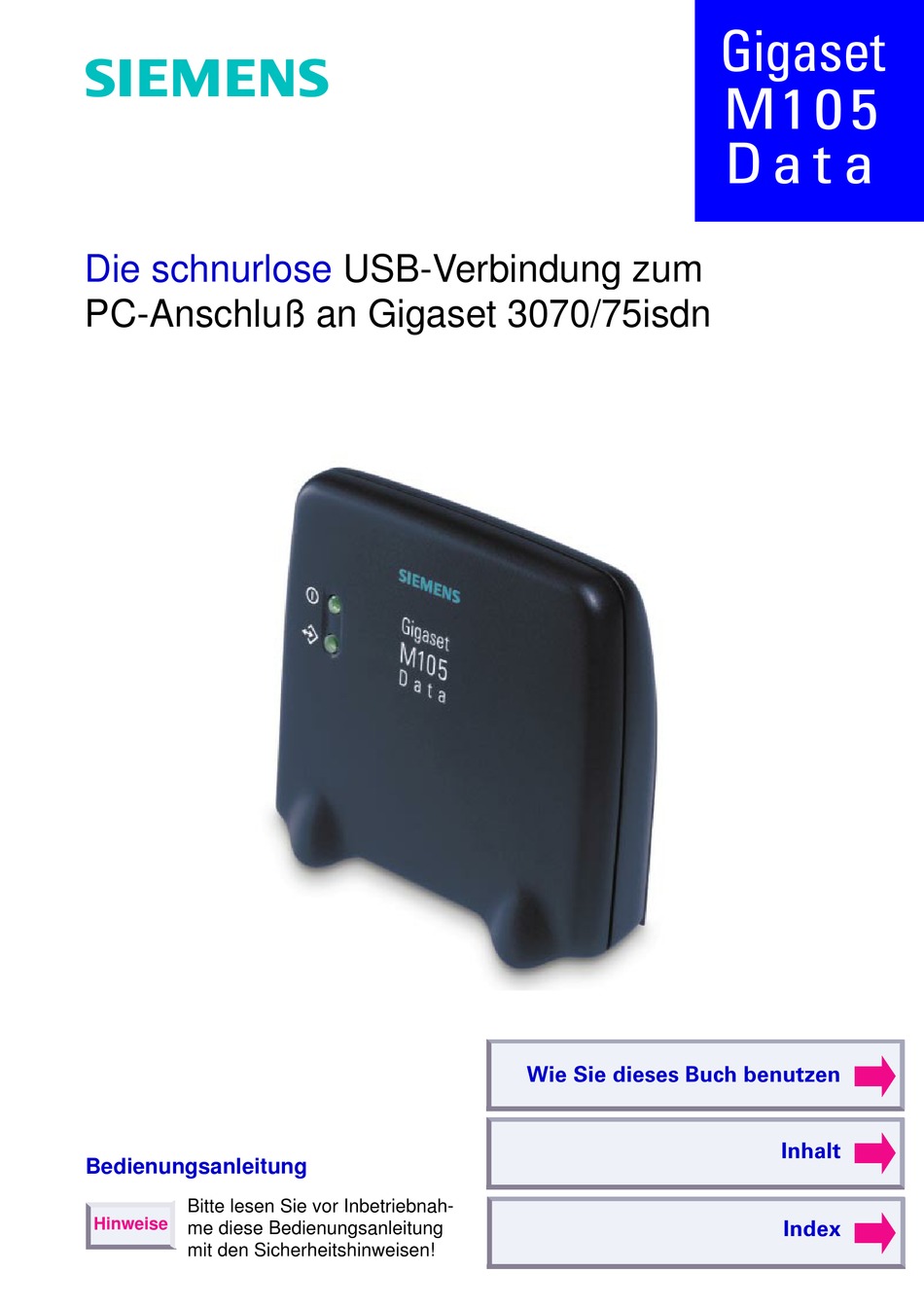

- Seite 1 *LJDVHW , 9 , Die schnurlose USB-Verbindung zum PC-Anschluß an Gigaset 3070/75isdn :LH6LHGLHVHV%XFKEHQXW]HQ ,QKDOW Bedienungsanleitung Bitte lesen Sie vor Inbetriebnah- ,QGH[ Hinweise me diese Bedienungsanleitung mit den Sicherheitshinweisen!
- Seite 2 Was ist ein Gigaset M105 Data? ........
-
Seite 3: Übersicht
Übersicht Vorderseite Betriebs-LED, leuchtet bei Stromversorgung, siehe „LED’s“ auf Seite 22 Daten-LED, leuchtet bei Datenübertragung Seite Anschluß für das USB-Kabel Zurück... -
Seite 4: Inhaltsverzeichnis
Gigaset M105 Data an Gigaset M101 Data anmelden ....... 10... - Seite 5 Inhaltsverzeichnis Besonderheiten beim Zusammenschalten zweier Gigaset M105 oder M101 Data ..23 Hinweise zur COM-Schnittstelle ..........24 Tips&Tricks, Einstellungshilfen .
-
Seite 6: Einleitung
Einleitung Einleitung Was ist Gigaset M105 Data? Ihr Gigaset M105 Data ist eine schnurlose USB-Schnittstelle für den Be- trieb an der Basistation Gigaset 3070/75isdn, an einer zweiten Gigaset M105 Data oder an einer Gigaset M101 Data (V.24-Schnittstelle). Ein Gigaset M105 Data entnimmt die Speisespannung aus dem USB-Anschluß, bildet aber datenmäßig ein COM-Schnittstelle... -
Seite 7: Bedeutung Von „Basis" Und „Teilnehmer
Telefone. Teilnehmer bedeutet dann in diesem Fall das gleiche wie bei einem Mobilteil. Es wird dadurch u. a. die Möglichkeit der Anmeldung festgelegt. Nur ein Gigaset M105 Data vom Typ „Teilnehmer“ kann eine aktive Verbindung zu einer Gigaset 3070/75isdn oder einer Gigaset M101/M105 Data vom Typ „Basis“... - Seite 8 Einleitung Installation durchführen Schalten Sie den PC ein. Verbinden Sie den USB-Anschluß der Gigaset M105 Data mit der USB- Schnittstelle Ihres PCs mittels des mitgelieferten USB-Kabels. Am Bildschirm erscheint der Hardware-Assistent. Legen Sie die CD-ROM ein und klicken Sie Weiter.
-
Seite 9: Konfiguration
Konfiguration Konfiguration Die Konfiguration dient dazu, die Gigaset M105 Data an Ihrer Basissta- tion Gigaset 3070/3075isdn, an einer zweiten Gigaset M105 Data oder an einer Gigaset M101 Data anzumelden. Sie können die Konfiguration nur mit dem Konfigurationsprogramm ausführen. Gigaset M105 Data an Gigaset 3070/3075isdn anmelden Gehen Sie so vor: Führen Sie folgende Schritte durch:... - Seite 10 Einstellungen für die Gigaset M105 Data erfolgen dann automatisch. „Die Möglichkeiten des Bei Fehlern und zur weiteren Information siehe Konfigurationsprogramms“ auf Seite 11 * Das virtuelle COM Port der Gigaset M105 Data finden Sie heraus, wenn Sie entweder Gigaset einstellen Verbindung das Programm...
-
Seite 11: Was Ist Ein Gigaset M105 Data
M105 Data über > Start > Programme > Gigaset M100 Data > Gigaset einstellen . Wählen Sie an beiden PCs die Registerkarte Lokale Station. Ändern Sie an einem PC den Typ der Gigaset M105 Data von „Teilneh- mer“ auf „Basis“, in dem Sie in der Registerkarte Lokale Station den But- Stationstyp ändern betätigen und die folgende Warnmeldung mit Ja... -
Seite 12: Bedeutung Von „Lokale Station" Und „Partnerstation
Drücken und halten Sie an der Gigaset M101 Data (Basis) den schwar- zen Taster. Nach etwa 10 Sekunden signalisieren die LEDs durch ab- wechselndes Blinken die Anmeldebereitschaft. Starten Sie auf dem PC mit der angeschlossenen Gigaset M105 Data das Programm Gigaset einstellen. -
Seite 13: Die Möglichkeiten Des Konfigurationsprogramms
Konfigurationsprogramms Die Möglichkeiten des Konfigurationsprogramms Allgemeines Bei dem einfachen Einsatz eines Gigaset M105 Data zum schnurlosen Betreiben hinter einer Gigaset 3070/3075 werden Sie die meisten Mög- lichkeiten der Konfiguration nicht benötigen. Konfigurationsprogramm starten Wählen Sie im Startmenü den Punkt Programme, dann... -
Seite 14: Registerkarte „Verbindung
Programm die vorhandenen COM-Anschlüsse und findet selbst her- aus, wo die Station angeschlossen ist. Die manuelle Auswahl der Schnitt- stelle ist nur sinnvoll, wenn mehr als ein Gigaset M105 Data am PC an- geschlossen ist. Das virtuelle COM Port der Gigaset M105 Data finden... -
Seite 15: Unterer Bereich: Daten-/Funkverbindung
Sie erkennen das an der Anzeige Zustand: dem Dialogfeld. Nur unter diesen Bedingungen kann das Gigaset M105 Data konfiguriert werden. Bei Programmende wird Ihr Gigaset M105 Data automatisch wieder in den Betriebszustand geschaltet. Unterer Bereich: Daten-/Funkverbindung In diesem Bereich wird angezeigt, ob und zu welcher Partnerstation eine Funkverbindung besteht und wie die Qualität der Verbindung ist. -
Seite 16: Registerkarte „Betriebsart
Befehle annehmen. Wird eine Station auf Direktverbindung einge- stellt, muß die andere ebenfalls so eingestellt werden. Die entsprechen- den Umschaltungen werden automatisch vorgenommen, wenn Sie für ein Gigaset M105 Data eine Betriebsart wählen. Betriebsart einstellen Öffnen Sie die Registerkarte Betriebsart und wählen Sie eine der fünf... -
Seite 17: Besondere Einstellungen Bei Der Betriebsart „Direktverbindung
Die Möglichkeiten des Konfigurationsprogramms AVM-kompatibel Automatische Erkennung der Übertragungspara- (PC-seitig) meter im AVM-Kompatibel-Format der Daten vom PC an der lokalen Station. AVM-kompatibel Automatische Emulation der Übertragungsparame- (Geräte-seitig) ter im AVM-Kompatibel-Format auf die vom PC empfangenen Werte an der Partnerstation. Besondere Einstellungen bei der Betriebsart „Direktverbindung“ Bei der Einstellung Direktverbindung werden die Felder im unteren Be- reich des Dialogs aktiviert. - Seite 18 Bei aktivierter lokaler Flußkontrolle hört das am V.24-Endgerät ange- schlossene Gigaset M105 Data bei einem STOP-Signal sofort auf, Daten in Richtung Endgerät auszugeben und hält diese im eigenen Speicher vor. So ist sichergestellt, daß der PC nur Daten sendet, die von der Über- tragungsstrecke verarbeitet (gespeichert) werden können.
-
Seite 19: Registerkarte „Lokale Station
PC oder das Modem anzusteuern. Auch hier kann es nötig werden, bei einem Gigaset M105 Data den Stationstyp zu ändern. Stellen Sie sicher, daß die richtige Gigaset M105 Data am PC ange- schlossen ist. Wählen Sie Stationstyp ändern. -
Seite 20: Teilnehmerstation Anmelden
Die Möglichkeiten des Konfigurationsprogramms Teilnehmerstation anmelden Die Stationen sind mit Strom versorgt. Die Gigaset M105 Data ist an den PC angeschlossen, starten Sie das Programm "Gigaset einstellen". Wählen Sie die Registerkarte Lokale Station. Sie sehen diesen Dialog: Angemeldete Basen Im Fenster können bis zu sechs Anmeldungen ein-... -
Seite 21: Teilnehmerstation Abmelden
Die Möglichkeiten des Konfigurationsprogramms Anschließend erscheint dieses Fenster: Geben Sie die PIN (PIN: 1–8stellig, Lieferzustand 0000) ein und klicken Die Teilnehmerstation sucht nun nach der Basisstation und meldet sich automatisch bei dieser an. Sollte die Anmeldung nicht möglich sein (Basisstation nicht im Zustand „anmeldebereit“... -
Seite 22: Registerkarte „Partnerstation
Die Möglichkeiten des Konfigurationsprogramms Registerkarte „Partnerstation“ Mit dieser Registerkarte konfigurieren Sie die Partnerstation, die nicht am PC angeschlossen ist. Zuvor muß die Gigaset M105 Data an der Partner- station (Gigaset 3070/3075isdn) angemeldet werden. Die Registerkarte Partnerstation wird erst wirksam, wenn auf... -
Seite 23: Pin Ändern
Die Möglichkeiten des Konfigurationsprogramms PIN ändern ... Nur möglich beim Stationstyp Basis, Ausnahme Gigaset 3070/3075isdn. Klicken Sie PIN ändern ... Geben Sie die alte PIN (PIN: 1–8stellig, Default 0000) ein, um die Ände- rungsberechtigung zu erlangen, und drücken Sie die Tabulatortaste. Geben Sie die neue PIN ein, und drücken Sie die Tabulatortaste. -
Seite 24: Led's
Die Möglichkeiten des Konfigurationsprogramms LED’s An der Vorderseite des Gigaset M105 Data sind zwei LED-Leuchten. LED 1 LED 2 LED 1: Status des Gigaset M105 Data LED 1 zeigt die Betriebsbereitschaft an: LED 1 blinkt langsam Die Station sucht den Partner oder es ist keine Anmeldung vorhanden. -
Seite 25: Hinweise Zu Aufstellung Und Betrieb
Waschküche auf. Vermeiden Sie die unmittelbare Nähe zu Wärmequel- len wie Heizkörpern und setzen Sie die Stationen keiner direkten Son- neneinstrahlung aus. Geben Sie das Gigaset M105 Data nur mit dem Booklet und der CD-ROM an Dritte weiter. Wann eine Betriebsart eingestellt werden muß, technischer Hintergrund Die Konfiguration erfolgt immer für beide Datenmodule einer Verbin-... -
Seite 26: Hinweise Zur Com-Schnittstelle
Die Möglichkeiten des Konfigurationsprogramms set M101 Data, muß sich die Gigaset M101 Data im Firmwarezustand V02.xxx befinden. Ein kostenloser Download ist über das Internet unter http://www.ic.siemens.com/mySiemens/ möglich. Î siehe „Zugriff mit einem Laptop auf unterschiedliche V.24-Endgeräte:“ auf Seite 26. Î... - Seite 27 AVM-kompatibel (PC-seitig): Dies ist die Betriebsart für die lokale Station: Die Gigaset M105 Data ermittelt die Ge- gebenheiten auf der seriellen Schnittstelle wie ein Modem. Neben den Daten werden auch die Übertragungsparameter an die Partnerstation ge- sendet, die ihrerseits die Daten an das angeschlossene Gerät weitergibt.
-
Seite 28: Tips&Tricks, Einstellungshilfen
Tips&Tricks, Einstellungshilfen Tips&Tricks, Einstellungshilfen In diesem Abschnitt werden Einstellungen, Einsatzmöglichkeiten und Programmierungen beschrieben. Zugriff mit einem Laptop auf unterschiedliche V.24-Endgeräte: M101 oder M105 M101 oder M105 M101 Modem Vom Laptop aus, kann auf alle Endgeräte (PC, Modem, Gigaset 3070/ 3075isdn) zugegriffen werden. Zu einem Zeitpunkt kann immer nur eine Datenverbindung zu einem der Endgeräte bestehen. -
Seite 29: Sequentieller Zugriff Von Mehreren Rechner Auf Ein Endgerät
Tips&Tricks, Einstellungshilfen Sequentieller Zugriff von mehreren Rechner auf ein Endgerät: M101 oder M105 M101 oder M105 Modem Mehrere Teilnehmer (PC, Laptop) teilen sich ein Gigaset 3070/ 3075isdn Basis (Modem). Zu einem Zeitpunkt kann immer nur eine Datenverbindung von einem „Teilnehmer zum Endgerät“ bestehen. Ein gleichzeitiger Zugriff von beiden Teilnehmern auf das Gigaset 3070/3075isdn Modem ist nicht möglich. -
Seite 30: Wenn Es Nicht Klappt
B. Siemens Nebenstellenanlagen in Wien, NÖ, Bgld. Ruf- nummer: 01/1705 Bitte haben Sie Verständnis, daß Ihnen der Siemens-Service nur bei Stö- rungen am Gerät zur Verfügung steht. Fragen zur Bedienung beantwortet Ihnen gerne Ihr Fachhändler. Fragen zum Telefonanschluß richten Sie bitte an den Netzbetreiber. -
Seite 31: Hilfestellungen
Funkverbindung Störungen auftreten. Wenn Sie bei dieser Einstellung Probleme haben sollten, dann starten Sie das Konfigu- rationsprogramm und schauen sich unter Verbindung die Übertragungs- güte an und verändern durch leichtes Drehen der Gigaset M105 Data die Qualität der Verbindung. Zurück... - Seite 32 Faxbetrieb nach Class 1 kann aus Fax nach Class1. technologischen Gründen vom Gi- gaset M105 Data nicht unterstützt werden. Gigaset M105 Data unter- stützt Class 2 Faxbetrieb. Informieren Sie sich über weitere Einstellmöglichkeiten im Modem- handbuch oder Beschreibung Ihrer Faxsoftware. (Hilfreich ist der AT Befehl AT+FCLASS=? soweit dieser vom Modem unterstützt wird.
- Seite 33 AT Hayes Befehle verwendet. Sonstiges Fehlerbild Ursache Abhilfe Monitor zeigt bei eingeschal- DECT HF-Nutzsignal beein- Gigaset M105 Data um die tem Gigaset M105 Data eine flußt den Monitor. Längsachse drehen bis die Störung (z. B. leichtes Flim- Störung verschwindet. Räumli- mern oder Moaree).
-
Seite 34: Technische Daten
Wenn es nicht klappt... Technische Daten Standard: DECT =Digital Enhanced Cordless Tele- communications Kanalzahl: 120 Duplexkanäle Funkfrequenzbereich: 1880 MHz bis 1900 MHz Sendeleistung: 10 mW, mittlere Leistung pro Kanal Reichweite: bis zu 300 m bei Sichtverbindung, bis zu 50 m in Gebäuden Stromversorgung: USB powered Stromverbrauch: in Bereitschaft ca. -
Seite 35: Sicherheitshinweise
Geben Sie die Gigaset M105 Data nur mit der Bedienungsan- leitung und CD weiter. Die Gigaset M105 Data ist in Ihrem Land vorgesehen, wie auf der Rück- seite des Gerätes gekennzeichnet. Landespezifische Besonderheiten sind berücksichtigt. Bei Rückfragen wegen der Unterschiede in den öf- fentlichen Telefonnetzen wenden Sie sich an Ihren Fachhändler bzw. -
Seite 36: Index
DCD Programme arbeiten nicht Station 4 einwandfrei 30 Lokale Flußkontrolle 16 DECT 32 Direktverbindung Download 24 Modem 26 Monitor zeigt leichtes Flimmern 31 Multilink-Betrieb 5 Einsatzmöglichkeiten 26 Es konnte keine Gigaset M105 Data gefunden werden 30 Name ändern 17 Zurück... - Seite 37 Index Partnerstation Teilnehmer 5 PC 26 Teilnehmerstation PIN wird zurückgewiesen 30 abmelden 19 PP, Portable Part 5 anmelden 18 Programm installieren 5 Tips 26 Registerkarte Umgebungsbedingungen 23 Betriebsart 14 USB-Kabel und M105 Lokale Station 17 Partnerstation 20 X-Modem 31 Verbindung 12 Repeater 5 Request To Send 16 Speicherplatz 5...
