Inhaltszusammenfassung für thomann Litecraft OutLED AT10.plus

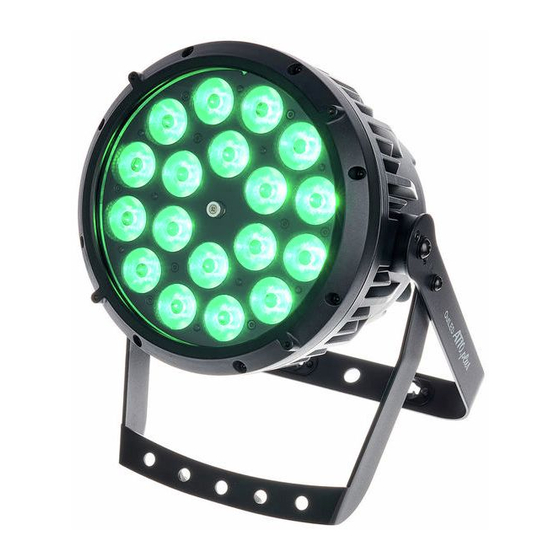

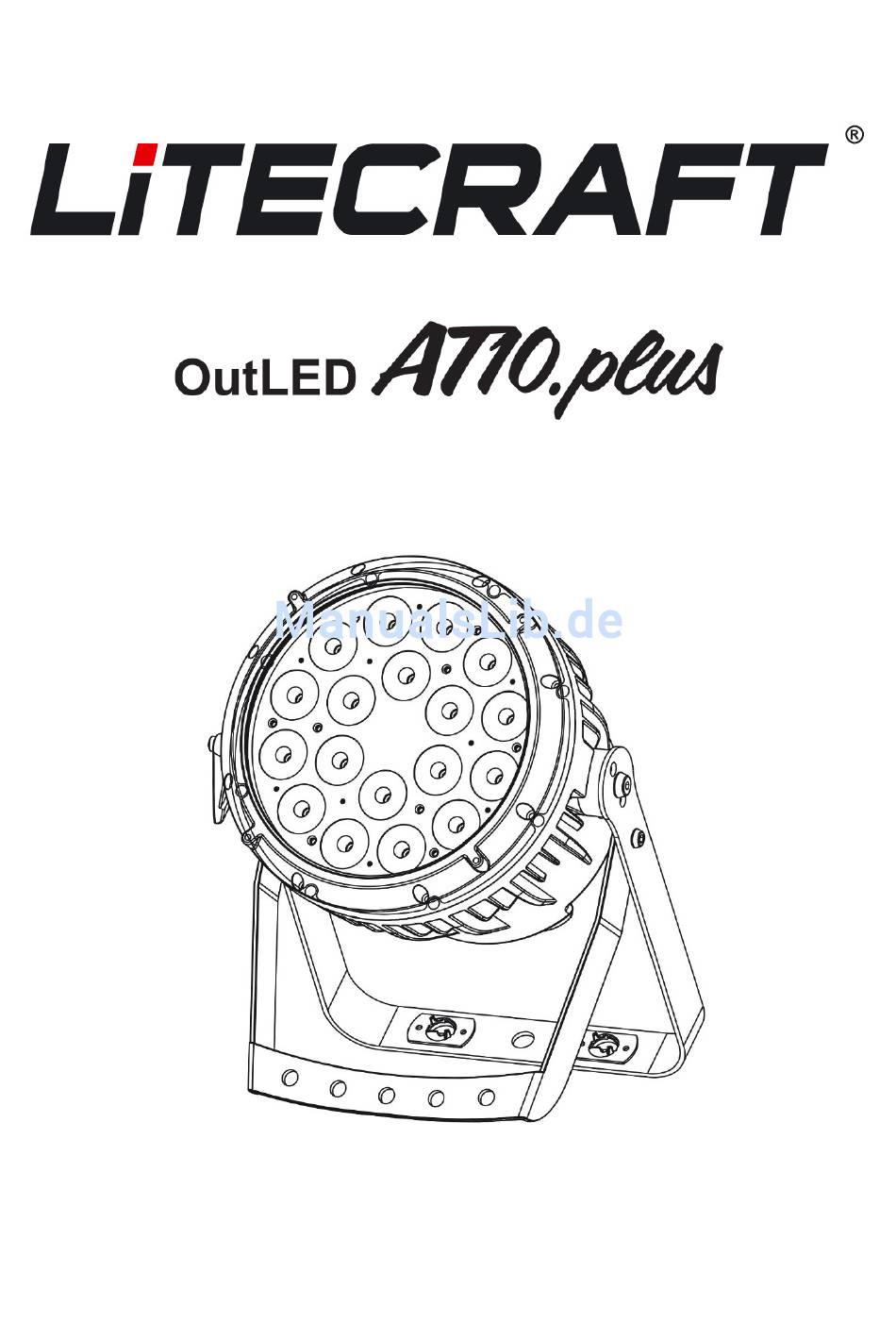

  • Seite 1 Bedienungsanleitung User Manual...

  • Seite 2: Inhaltsverzeichnis

    Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig. INHALTSVERZEICHNIS SICHERHEITSHINWEISE BESTIMMUNGSGEMÄßE VERWENDUNG MONTAGE ELEKTRISCHER ANSCHLUSS REINIGUNG UND WARTUNG BEDIENUNG DISPLAY-MODUS DMX-MODUS PHOTOMETRISCHE DATEN TECHNISCHE SPEZIFIKATIONEN Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully before turn on the product for the first time.

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss: • qualifiziert sein • den Anweisungen dieser Bedienungsanleitung folgen. • ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern berühren! Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen.

  • Seite 4: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 V Wechselspannung zugelassen und wurde zur Verwendung im Innenbereich konzipiert. Vermeiden Sie Erschütterungen und jegliche Art von äußeren Einwirkungen bei der Installation oder dem •...

  • Seite 5: Montage

    MONTAGE Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1) • oder auch länderspezifische Baurichtlinien zu beachten. Die Montage darf nur durch qualifizierte Personen erfolgen! • Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang •...

  • Seite 6: Elektrischer Anschluss

    ELEKTRISCHER ANSCHLUSS Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifiziertes Personal vorgenommen • werden. Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben • übereinstimmen. Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein! •...

  • Seite 7: Bedienung

    BEDIENUNG Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte • miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde. Slave Modus: • Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes (XLR male).
  • Seite 8 Bügel Montagepunkte für Omega Braket C. Feststellschraube D. Mode-Taste Up-Taste LC-Display G. Down-Taste H. DMX-Eingang 5 pol Öse für Sicherheitsfangseil Netz-Ausgang Netz-Eingang DMX-Ausgang 5 pol...

  • Seite 9: Display-Modus

    DISPLAY-MODUS Display Funktion LITECRAFT LITECRAFT Anzeige der Softwareversion direkt SW.V *.* SW.V *.* nach dem Einschalten des Gerätes *.* = Software-Version (Dieser Menüpunkt verschwindet nach 3 Sekunden automatisch) DEF. SET DEF. SET Rücksetzen aller Parameter auf Werkseinstellungen (Dieser <***> *** = Menüpunkt verschwindet nach 5 Sekunden automatisch.) <NO>...
  • Seite 10 ColSet ColSet Einstellung der Helligkeit der einzelnen <Red> Farben in 256 Schritten wählbar <***> *** = <0-255> <Green> <***> *** = <0-255> <Blue> <***> *** = <0-255> <Amb> <***> *** = <0-255> DimMode DimMode Einstellung des Dimmer Modus <***> Off = Dimmer linear *** = 1 = Dimmer verzögert 1 <Off>...

  • Seite 11: Dmx-Modus

    DMX-MODUS Modus Display Funktion 1 Kanal <DMX-1CH> K1 = Farbmakro Modus 000-013 keine Macro 014-017 Farbmakro 1 018-022 Farbmakro 2 023-027 Farbmakro 3 028-032 Farbmakro 4 033-037 Farbmakro 5 038-042 Farbmakro 6 043-047 Farbmakro 7 048-052 Farbmakro 8 053-057 Farbmakro 9 058-062 Farbmakro 10 063-067 Farbmakro 11 068-072 Farbmakro 12...
  • Seite 12 028-032 Farbmakro 4 033-037 Farbmakro 5 038-042 Farbmakro 6 043-047 Farbmakro 7 048-052 Farbmakro 8 053-057 Farbmakro 9 058-062 Farbmakro 10 063-067 Farbmakro 11 068-072 Farbmakro 12 073-077 Farbmakro 13 078-082 Farbmakro 14 083-087 Farbmakro 15 088-092 Farbmakro 16 093-099 Farbmakro 17 100-105 Farbmakro 18 106-111 Farbmakro 19 112-117 Farbmakro 20...
  • Seite 13 K4 = Dimmer Amber 000-255 stufenlose Helligkeit Amber 8 Kanal <DMX-8CH> K1 = Dimmer Rot Modus 000-255 stufenlose Helligkeit Rot K2 = Dimmer Grün 000-255 stufenlose Helligkeit Grün K3 = Dimmer Blau 000-255 stufenlose Helligkeit Blau K4 = Dimmer Amber 000-255 stufenlose Helligkeit Amber K5 = Farbmakro 000-013 keine Macro...
  • Seite 14 K6 = Blitz Frequenz 000-015 keine Funktion 016-255 Blitz Frequenz von l -> s K7 = Modus 000-035 keine Funktion 036-071 auf dimmen */** 072-107 ab dimmen */** 108-143 auf/ab dimmen */** 144-179 Farbmix Modus * 180-215 Farbverlauf Modus 3 Farben * 216-251 Farbverlauf Modus 7 Farben * 252-255 keine Funktion K8= Master Dimmer...

  • Seite 15: Photometrische Daten

    PHOTOMETRISCHE DATEN 6.250 Lux 793 Lux 282 Lux Grün 7.090 Lux 1.024 Lux 380 Lux Blau 1.970 Lux 284 Lux 102 Lux Amber 6.330 Lux 790 Lux 274 Lux RGBA 19.150 Lux 2.570 Lux 930 Lux TECHNISCHE SPEZIFIKATIONEN Netzspannung: 100-240 V 47-63 Hz •...
