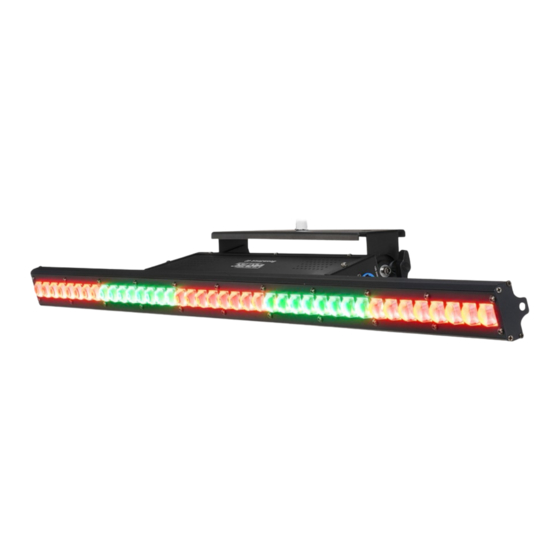

- Seite 1 BeamStick 40 LED-Bar...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 02.04.2025, ID: 593865...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................6 1.1 Symbole und Signalwörter......................6 Sicherheitshinweise..........................9 Leistungsmerkmale..........................13 Installation..............................14 Inbetriebnahme............................18 Anschlüsse und Bedienelemente....................20 Bedienung..............................22 7.1 Gerät starten............................22 7.2 Bedienung am Gerät........................22 7.3 Menüübersicht..........................34 7.4 Funktionen im 3-Kanal-DMX-Modus..................35 7.5 Funktionen im 5-Kanal-DMX-Modus..................
- Seite 4 Inhaltsverzeichnis Fehlerbehebung............................46 Reinigung..............................48 Umweltschutz............................49 BeamStick 40 LED-Bar...
- Seite 5 BeamStick 40 LED-Bar...
- Seite 6 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 7 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht gemieden wird.
- Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. BeamStick 40 LED-Bar...
- Seite 9 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
- Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Erstickungs- und Verletzungsgefahr für Kinder! An Verpackungsmaterialien und Kleinteilen können Kinder ersticken. Beim Umgang mit dem Gerät können Kinder sich verletzen. Lassen Sie Kinder niemals mit Verpackungsmaterial und dem Gerät spielen. Bewahren Sie Verpackungsmaterial niemals in der Reich‐ weite von Babys und Kleinkindern auf.
- Seite 11 Sicherheitshinweise WARNUNG! Gefahr eines epileptischen Anfalls durch Lichtblitze! Das Gerät sendet Lichtblitze (strobe effects) aus. Lichtblitze können bei bestimmten Personen epileptische Anfälle auslösen. Wenn Sie epilepsiegefährdet sind, vermeiden Sie es, über einen längeren Zeitraum Lichtblitzen ausgesetzt zu sein und in blinkendes Licht zu blicken.
- Seite 12 Sicherheitshinweise HINWEIS! Beschädigung des Geräts durch hohe Spannungen! Das Gerät kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Über‐ spannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen. Stellen Sie sicher, dass die Spannungsangabe auf dem Gerät mit dem örtlichen Stromversorgungsnetz übereinstimmt, bevor Sie das Gerät einstecken.
- Seite 13 Leistungsmerkmale Leistungsmerkmale Die LED-Bar eignet sich für futuristische Beameffekte, zum Beispiel bei Veranstaltungen, auf Rockbühnen, im Theater- und im Musicalbereich. Die LED-Bar zeichnet sich durch eine komp‐ akte Bauform, eine geringe Leistungsaufnahme und eine hohe Lebensdauer aus. Besondere Eigenschaften des Geräts: 40 ×...
- Seite 14 Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 15 Installation HINWEIS! Überhitzungs- und Brandgefahr durch mangelnden Abstand und schlechte Belüftung! Wenn der Abstand der Lichtquelle zur beleuchteten Fläche zu gering ist oder das Gerät schlecht belüftet ist, kann das Gerät überhitzen und Brände verursachen. Stellen Sie sicher, dass der Abstand zu beleuchteten Flächen mehr als 2 m beträgt.
- Seite 16 Installation HINWEIS! Mögliche Sachschäden durch ungeeignete Stative! Wenn das Produkt auf einem ungeeigneten Stativ montiert wird, besteht die Gefahr, dass das Stativ umfällt und Sachschäden verursacht. Verwenden Sie ausschließlich Stative, deren maximale Tragkraft mindestens dem Gewicht des Produkts entspricht. Achten Sie stets auf einen sicheren Stand des Stativs.
- Seite 17 Installation Hinweise zur Spannungsversor‐ Das Gerät darf ausschließlich an einem geerdeten Stromverteiler mit Fehlerstromschutz‐ gung schalter betrieben werden. Verwenden Sie für die Verkabelung ausschließlich ordnungsgemäß verdrahtete Power Twist- Anschlusskabel mit Schutzleiter. Ziehen Sie im Zweifel eine Elektrofachkraft hinzu. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf.
- Seite 18 Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart „DMX“ HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen.
- Seite 19 Inbetriebnahme BeamStick 40 LED-Bar...
- Seite 20 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö & BeamStick 40 LED-Bar...
- Seite 21 Anschlüsse und Bedienelemente 1 Befestigung für Montagebügel 2 Sicherungshalter mit Feinsicherung 3 Öse zur Befestigung des Sicherheitsfangseils 4 Display 5 Funktionstasten [MENU] | Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. [UP] | Erhöht den angezeigten Wert um eins. [DOWN] | Verringert den angezeigten Wert um eins.
- Seite 22 Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. 7.2 Bedienung am Gerät Hauptmenü Um ins Hauptmenü zu gelangen, drücken Sie [MENU]. Um zwischen einzelnen Menüeinträgen zu blättern oder einen angezeigten Wert zu ändern, drücken Sie [UP] und [DOWN].
- Seite 23 Bedienung Je nach gewählter Einstellung wird das Display nach der letzten Bedieneingabe oder nach 30 Sekunden dunkel geschaltet. Durch Drücken von [MENU], [ENTER], [UP] oder [DOWN] kann das Display wieder eingeschaltet werden. DMX-Modus festlegen Das Gerät kann im 3-, 5-, 11-, 120- oder 122-Kanal-Modus angesteuert werden. Um den gewünschten Modus festzulegen, gehen Sie wie folgt vor: Öffnen Sie das Hauptmenü.
- Seite 24 Bedienung DMX-Adresse festlegen Jedem Gerät muss eine DMX-Adresse zugewiesen werden, wenn es mit einem DMX-Controller betrieben wird. Das Gerät reagiert dann nur auf die Steuersignale, die auf der eingestellten DMX-Adresse empfangen werden. Um mehrere Geräte zu einer Gruppe zusammenzufassen, kann den entsprechenden Geräten die gleiche DMX-Adresse zugewiesen werden. Ein Gerät belegt neben der eingestellten DMX-Adresse immer die Anzahl DMX-Kanäle, die als DMX-Modus am Gerät eingestellt sind.
- Seite 25 Bedienung Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die fol‐ gende Tabelle zeigt für die verschiedenen DMX-Modi die höchste mögliche DMX-Adresse. Modus Höchste mögliche DMX-Adresse 3-Kanal (3 CH) 5-Kanal (5 CH) 11-Kanal (11 CH) 120-Kanal (120 CH) 122-Kanal (122 CH) BeamStick 40 LED-Bar...
- Seite 26 Bedienung Standalone-Betriebsart „Auto‐ Das Gerät verfügt über 26 vorprogrammierte Automatikprogramme für unterschiedliche Licht‐ matik“ effekte. In dieser Betriebsart arbeitet das Gerät autark als Master und wird nicht per DMX- Signal gesteuert. Öffnen Sie das Hauptmenü. Navigieren Sie zu „StandAlone è Auto“. Wählen Sie mit [UP] und [DOWN] ein Automatikprogramm zwischen 0 und 26.
- Seite 27 Bedienung Standalone-Betriebsart „Musik‐ Das Gerät kann musikgesteuerte Lichteffekte erzeugen. Die Empfindlichkeit der Musiksteue‐ steuerung“ rung kann je nach Musiksignal und Lautstärke angepasst werden. In dieser Betriebsart arbeitet das Gerät autark als Master und wird nicht per DMX-Signal gesteuert. Öffnen Sie das Hauptmenü. Navigieren Sie zu „StandAlone è...
- Seite 28 Bedienung Standalone-Betriebsart „Farb‐ Das Gerät verfügt über 7 vorprogrammierte Farbmakros für unterschiedliche Lichteffekte. In makro“ dieser Betriebsart arbeitet das Gerät autark als Master und wird nicht per DMX-Signal gesteuert. Öffnen Sie das Hauptmenü. Navigieren Sie zu „StandAlone è ColorMacro“. Wählen Sie mit [UP] und [DOWN] ein Farbmakro zwischen 0 und 7. Bestätigen Sie Ihre Auswahl mit [ENTER].
- Seite 29 Bedienung Standalone-Betriebsart „Kon‐ Das Gerät kann einen konstanten Lichteffekt mit einstellbarer Farbe erzeugen. In dieser stanter Lichteffekt“ Betriebsart arbeitet das Gerät autark als Master und wird nicht per DMX-Signal gesteuert. Öffnen Sie das Hauptmenü. Navigieren Sie zu „StandAlone è Static“. Wählen Sie mit [UP] und [DOWN] einen Wert zwischen „0“...
- Seite 30 Bedienung Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Display umkehren Je nachdem, ob das Gerät hängend über Kopf oder auf dem Boden installiert wird, kann das Display entsprechend umgekehrt werden. Öffnen Sie das Hauptmenü. Navigieren Sie zu „Setting è...
- Seite 31 Bedienung Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Dimmergeschwindigkeit fest‐ legen Öffnen Sie das Hauptmenü. Navigieren Sie zu „Setting è DimmerSpeed“. Wählen Sie mit [UP] und [DOWN] „Fast“ (schnell) oder „Slow“ (langsam) aus. Bestätigen Sie Ihre Auswahl mit [ENTER]. ð...
- Seite 32 Bedienung Bestätigen Sie Ihre Auswahl mit [ENTER]. ð Der gewünschte Status wird gespeichert. Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. Rücksetzen auf Werkseinstel‐ Das Gerät kann auf die Werkseinstellungen zurückgesetzt werden. Alle individuellen Benutze‐ lungen reinstellungen gehen dadurch verloren.
- Seite 33 Bedienung Um das Menü zu verlassen, drücken Sie [MENU], oder warten Sie 30 Sekunden. BeamStick 40 LED-Bar...
- Seite 34 Bedienung 7.3 Menüübersicht DMX Addr DMX Mode StandAlone Setting SystemInfo 3 CH Auto ScreenLight Firmware 5 CH Program 00 ScreenReverse Fixture Temp Dim 0 - 255 11 CH Effect Invert Program 26 Speed 0 - 15 Fast 120 CH DimmerSpeed Sound Slow 122 CH...
- Seite 35 Bedienung 7.4 Funktionen im 3-Kanal-DMX-Modus Kanal Wert Funktion Farbintensität RGB 0…255 Rot (0 %…100 %) 0…255 Grün (0 %…100 %) 0…255 Blau (0 %…100 %) BeamStick 40 LED-Bar...
- Seite 36 Bedienung 7.5 Funktionen im 5-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 %…100 %), alle LEDs Strobe 0…4 Offen 5…255 Stroboskopeffekt (langsam bis schnell) Farbintensität RGB 0…255 Rot (0 %…100 %) 0…255 Grün (0 %…100 %) 0…255 Blau (0 %…100 %) BeamStick 40 LED-Bar...
- Seite 37 Bedienung 7.6 Funktionen im 11-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 %…100 %), alle LEDs Strobe 0…4 Offen 5…255 Stroboskopeffekt (langsam bis schnell) Lauflicht RGB mit zufälliger Farbe oder der im Kanal 5…10 gewählten Farbintensität 0…4 Offen 5…9 Farbauswahl 10…14 Atemeffekt 15…19 Sprungeffekt...
- Seite 38 Bedienung Kanal Wert Funktion 54…61 Effekt 4 62…69 Effekt 5 70…77 Effekt 6 78…85 Effekt 7 86…93 Effekt 8 94…101 Effekt 9 102…109 Effekt 10 110…117 Effekt 11 118…125 Effekt 12 126…133 Effekt 13 134…141 Effekt 14 142…149 Effekt 15 150…157 Effekt 16 158…165...
- Seite 39 Bedienung Kanal Wert Funktion 182…189 Effekt 20 190…197 Effekt 21 198…205 Effekt 22 206…213 Effekt 23 214…221 Effekt 24 222…229 Effekt 25 230…239 Effekt 26 240…244 Stimmkontrolleffekt 1 245…249 Stimmkontrolleffekt 2 250…255 Stimmkontrolleffekt 3 0…255 Lauflichtgeschwindigkeit (langsam bis schnell) 0…255 Lauflichtfarbe Rot (0 %…100 %) 0…255 Lauflichtfarbe Grün (0 %…100 %)
- Seite 40 Bedienung Kanal Wert Funktion 0…255 Lauflicht-Hintergrundfarbe Blau (0 %…100 %) Pixel-Effekt 0…127 Pixel-Effekt normal 128…255 Pixel-Effekt umgedreht BeamStick 40 LED-Bar...
- Seite 41 Bedienung 7.7 Funktionen im 120-Kanal-DMX-Modus Kanal Wert Funktion Farbintensität RGB-LEDs 0…255 Rot 1 (0 %…100 %) 0…255 Grün 1 (0 %…100 %) 0…255 Blau 1 (0 %…100 %) … 0…255 … 0…255 Rot 40 (0 %…100 %) 0…255 Grün 40 (0 %…100 %) 0…255 Blau 40 (0 %…100 %) BeamStick 40...
- Seite 42 Bedienung 7.8 Funktionen im 122-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 %…100 %), alle LEDs Strobe 0…4 Offen 5…255 Stroboskopeffekt (langsam bis schnell) Farbintensität RGB-LEDs 0…255 Rot 1 (0 %…100 %) 0…255 Grün 1 (0 %…100 %) 0…255 Blau 1 (0 %…100 %) …...
- Seite 43 Technische Daten Technische Daten Lichtquelle 40 × 3-in-1-LED RGB, je 3 W Optische Eigenschaften Abstrahlwinkel 2° Ansteuerung DMX, Tasten und Display am Gerät Anzahl der DMX-Kanäle 3, 5, 11, 120, 122 Eingangsanschlüsse Spannungsversorgung Verriegelbare Eingangs‐ buchse Power Twist DMX-Ansteuerung XLR-Einbaustecker, 3-polig Ausgangsanschlüsse Spannungsversorgung wei‐...
- Seite 44 Technische Daten Abmessungen (B × H × T) 1006 mm × 52 mm × 152 mm Gewicht 2,3 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 20 %…80 % (nicht konden‐ sierend) Weitere Informationen Outdoor-fähig Nein Anzahl der LEDs Leistung der einzelnen LEDs Farbmischung LED-Typ x-in-1...
- Seite 45 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 46 Fehlerbehebung Fehlerbehebung HINWEIS! Störungen bei der Datenübertragung durch unsachgemäße Verkabelung! Bei unsachgemäßer Verkabelung der DMX-Anschlüsse kann es zur Störung bei der Datenübertragung kommen. Verbinden Sie den DMX-Eingang und -Ausgang nicht mit Audiogeräten, z. B. Mischpulten oder Verstärkern. Benutzen Sie für die Verkabelung spezielle DMX-Kabel und keine normalen Mikrofonkabel.
- Seite 47 Anzahl Kanäle höher liegt, die als DMX-Modus an einem anderen Gerät eingestellt ist. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. BeamStick 40 LED-Bar...
- Seite 48 Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: Feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Art.-Nr.
- Seite 49 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 50 Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus die Möglichkeit der unentgeltli‐ chen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktu‐ ellen Gegebenheiten unter www.thomann.de.
- Seite 52 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
