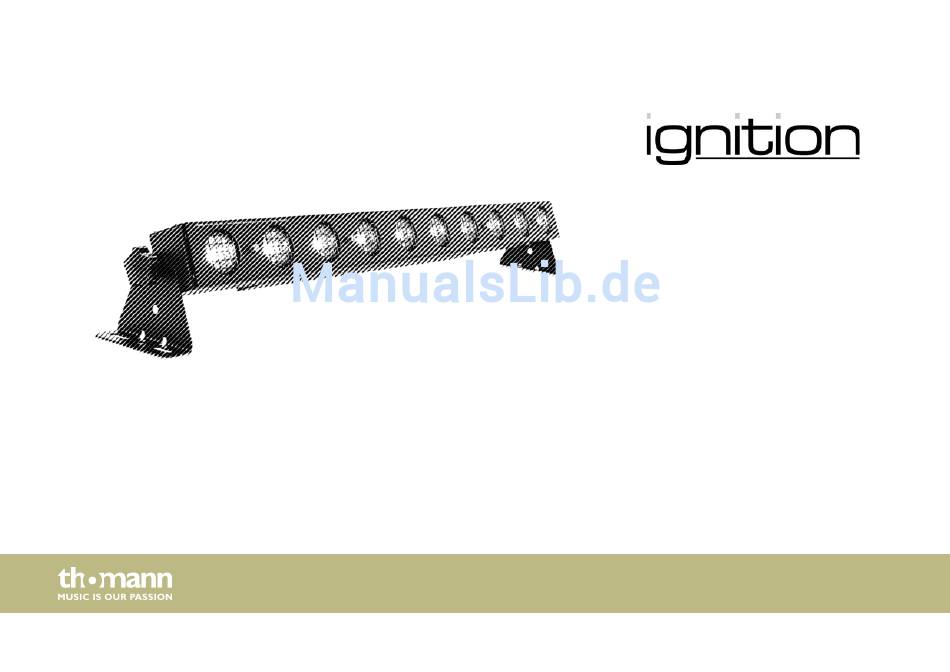

- Seite 1 Strip Blinder X 10x75W blinder bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 11.08.2017, ID: 319794...
-
Seite 3: Inhaltsverzeichnis
1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................16 Installation..............................17 Inbetriebnahme............................20 Anschlüsse und Bedienelemente....................23 Bedienung..............................30 7.1 Gerät starten............................30 7.2 Hauptmenü............................30 7.3 Menüübersicht..........................33 7.4 Funktionen im 1-Kanal-DMX-Modus..................33 7.5 Funktionen im 2-Kanal-DMX-Modus..................34 Strip Blinder X 10x75W... - Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 5-Kanal-DMX-Modus..................35 7.7 Funktionen im 10-Kanal-DMX-Modus..................36 Technische Daten............................ 37 Stecker- und Anschlussbelegungen....................38 Fehlerbehebung............................39 Reinigung..............................42 Umweltschutz............................43 blinder...
-
Seite 5: Allgemeine Hinweise
Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. Sollten Sie das Gerät verkaufen, achten Sie bitte darauf, dass der Käufer diese Anleitung erhält. Unsere Produkte unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Strip Blinder X 10x75W... -
Seite 6: Weitere Informationen
Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden. -
Seite 7: Darstellungsmittel
Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorangestellten Pfeil und der angegebenen Seitenzahl. In der elektronischen Version der Bedienungsanleitung können Sie auf den Querverweis klicken, um direkt an die angegebene Stelle zu springen. Beispiel: Siehe Ä „Querverweise“ auf Seite 7. Strip Blinder X 10x75W... -
Seite 8: Symbole Und Signalwörter
Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor heißer Oberfläche. Warnung vor einer Gefahrenstelle. Strip Blinder X 10x75W...
-
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als Beleuchtungseffekt bestimmt. Das Gerät ist für den professi‐ Gebrauch onellen Einsatz konzipiert und nicht für die Verwendung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Ver‐ wendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestim‐... - Seite 11 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. Strip Blinder X 10x75W...
- Seite 12 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen. Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 13 Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. WARNUNG! Verbrennungsgefahr Die Oberfläche des Geräts kann im Betrieb sehr heiß werden. Berühren Sie das Gerät während des Betriebs nicht mit bloßen Händen und warten Sie nach dem Ausschalten mindestens 15 Minuten. Strip Blinder X 10x75W...
- Seite 14 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus.
-
Seite 15: Stromversorgung
Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 2 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. Strip Blinder X 10x75W... -
Seite 16: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der Blinder eignet sich besonders für Beleuchtungsaufgaben in Clubs und Diskotheken, auf Rockbühnen sowie im Theater- und im Musicalbereich. Besondere Eigenschaften des Geräts: 10 Halogenstrahler mit GU10-Sockel (je 75 W), angeordnet in einer Reihe Ansteuerung über DMX (vier verschiedene Modi) sowie über Tasten und Display am Gerät vorprogrammierte automatische Shows Robustes Metallgehäuse mit vielfältigen Montagemöglichkeiten blinder... -
Seite 17: Installation
Transport- bzw. Lagerungsverpackungen. HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 2 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. Strip Blinder X 10x75W... - Seite 18 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
- Seite 19 Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss an einem der beiden Bügel befestigt werden. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Strip Blinder X 10x75W...
-
Seite 20: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. blinder... - Seite 21 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. Strip Blinder X 10x75W...
- Seite 22 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.
-
Seite 23: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Rückseite Strip Blinder X 10x75W... - Seite 24 Anschlüsse und Bedienelemente 1 Display 2 Funktions- und Steuerungstasten [MENU]: öffnet das Hauptmenü. Pfeiltaste : erhöht den angezeigten Wert um eins. Pfeiltaste : verringert den angezeigten Wert um eins. [MODE]: wählt eine Betriebsart aus. 3 Sicherungshalter. Sollte die Sicherung durchgebrannt sein, trennen Sie das Gerät von der Spannungsversorgung und ersetzen Sie die Sicherung durch eine neue Sicherung gleichen Typs.
- Seite 25 Anschlüsse und Bedienelemente 7 [POWER OUT] Verriegelbare Power-Twist-Ausgangsbuchse für die Stromversorgung weiterer Geräte. 8 [DMX OUT] DMX-Ausgang zur Anbindung weiterer DMX-Geräte in einem DMX-Universum. Strip Blinder X 10x75W...
- Seite 26 Anschlüsse und Bedienelemente Anschlussfeld blinder...
- Seite 27 Anschlüsse und Bedienelemente 8 [DMX In] DMX-Eingang. 9 [DMX Out] DMX-Ausgang. 10 [Power In] Kaltgeräteeinbaustecker für den Netzanschluss mit Sicherungshalter. 11 [Power Out] Kaltgeräteeinbaubuchse für das Spannungsversorgungskabel zum nächsten Gerät. Strip Blinder X 10x75W...
- Seite 28 Anschlüsse und Bedienelemente Tasten und Display blinder...
- Seite 29 14 Taste [Up] Erhöht den angezeigten Wert um eins. 15 Taste [MODE] Wählt eine Option der jeweiligen Betriebsart aus, bestätigt den eingestellten Wert. 16 Taste [MENU] Aktiviert das Hauptmenü und wechselt zwischen den Menüpunkten. Schließt ein geöffnetes Untermenü. Strip Blinder X 10x75W...
-
Seite 30: Bedienung
Bedienung Bedienung 7.1 Gerät starten Verbinden Sie das Gerät mit dem Stromnetz, um den Betrieb zu starten. Nach einigen Sekunden zeigt das Display an, dass ein Reset läuft. Danach ist das Gerät betriebsbereit. 7.2 Hauptmenü Drücken Sie [MENU], um das Hauptmenü zu aktivieren und eine Betriebsart auszuwählen. Benutzen Sie [MODE], um weitere Optionen auszuwählen. -
Seite 31: Automatikmodus
Drücken Sie [MODE] so oft, bis das Display „AUTO“ anzeigt. Das Gerät gibt alle vorprogram‐ mierten automatischen Shows nacheinander wieder. Volle Helligkeit Drücken Sie [MODE] so oft, bis das Display „FULL“ anzeigt. Alle Lampen strahlen mit voller Leis‐ tung. Strip Blinder X 10x75W... - Seite 32 Bedienung DMX-Modus Drücken Sie [MODE] so oft, bis das Display „Axxx“ anzeigt. Jetzt können Sie die Nummer des ersten vom Gerät verwendeten DMX-Kanals (DMX-Adresse) einstellen. Wählen Sie mit den Pfeiltasten einen Wert zwischen 1 und 512 (Anzeige „A001“ … „A512“ ). Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt.
-
Seite 33: Menüübersicht
Bedienung 7.3 Menüübersicht 7.4 Funktionen im 1-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) für alle Lampen gemeinsam Strip Blinder X 10x75W... -
Seite 34: Funktionen Im 2-Kanal-Dmx-Modus
Bedienung 7.5 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) für die linke Hälfte der Lampen 0…255 Dimmer (0 % bis 100 %) für die rechte Hälfte der Lampen blinder... -
Seite 35: Funktionen Im 5-Kanal-Dmx-Modus
Dimmer (0 % bis 100 %) für Gruppe 2 0…255 Dimmer (0 % bis 100 %) für Gruppe 3 0…255 Dimmer (0 % bis 100 %) für Gruppe 4 0…255 Dimmer (0 % bis 100 %) für Gruppe 5 Strip Blinder X 10x75W... -
Seite 36: Funktionen Im 10-Kanal-Dmx-Modus
Bedienung 7.7 Funktionen im 10-Kanal-DMX-Modus Jede Lampe wird von einem Kanal angesteuert. Die Lampen werden von links nach rechts gezählt. Kanal Wert Funktion 0…255 Dimmer (0 % bis 100 %) für Lampe 1 0…255 Dimmer (0 % bis 100 %) für Lampe 10 blinder... -
Seite 37: Technische Daten
Versorgungsspannung 230 V 50 Hz Leistungsaufnahme 750 W Sicherung 5 mm × 20 mm, 6,3 A, 250 V, flink Abmessungen (B × H × T) 1000 mm × 140 mm × 78 mm Gewicht 5,4 kg Strip Blinder X 10x75W... -
Seite 38: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“... -
Seite 39: Fehlerbehebung
Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Strip Blinder X 10x75W... - Seite 40 Fehlerbehebung Symptom Abhilfe Das Gerät funktioniert nicht, kein Überprüfen Sie die Netzverbindung und die Sicherung. Licht Keine Reaktion auf den DMX-Con‐ 1. Wenn in der Betriebsart „DMX“ die LED [DMX] nicht troller leuchtet, dann wird kein gültiges DMX-Signal emp‐ fangen. Überprüfen Sie, ob der DMX-Controller einge‐ schaltet ist.
- Seite 41 Fehlerbehebung Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Strip Blinder X 10x75W...
-
Seite 42: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 43: Umweltschutz
Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Strip Blinder X 10x75W... - Seite 44 Notizen blinder...
