Wandmontage - Sorel TDC 5 Montageanweisung Und Bedienanleitung

Temperatur-differenz-controller
Inhaltsverzeichnis

Werbung

C.1

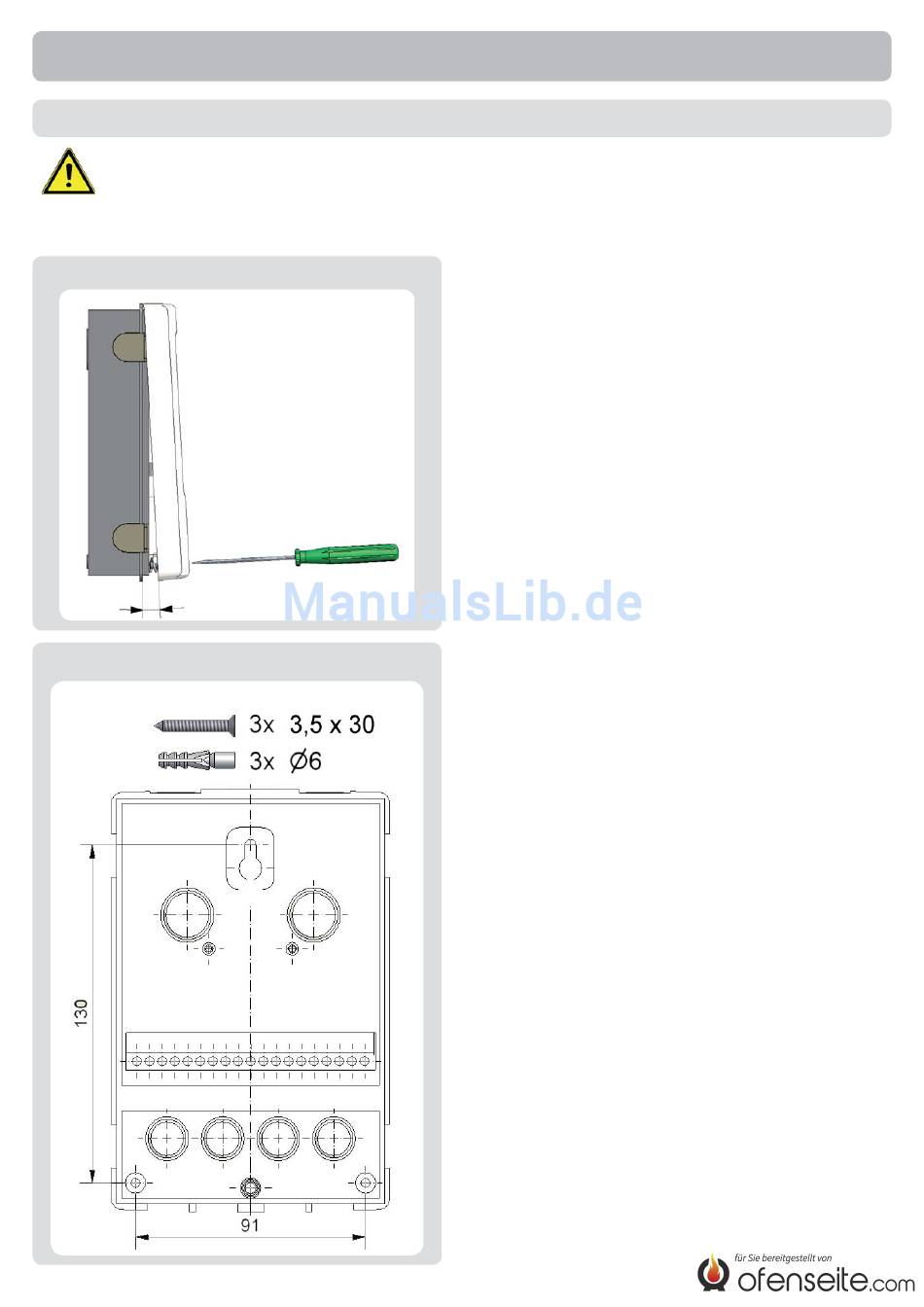

Wandmontage

Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Um-
gebungsbedingungen wie unter B.1 „technische Daten" beschrieben. Folgen
Achtung
Sie der nachfolgenden Beschreibung.
C.1.1
C.1.2
8
Installation
1. Deckelschraube komplett lösen
2. Gehäuseoberteil vorsichtig vom Unterteil
abziehen.
3. Gehäuseoberteil zur Seite legen. Dabei
bitte nicht auf die Elektronik fassen.
4. Gehäuseunterteil an der ausge-
wählten Position anhalten und die 3
Befestigungslöcher anzeichnen. Achten
Sie dabei darauf, dass die Wandfl äche
möglichst eben ist, damit sich das Gehäu-
se beim Anschrauben nicht verzieht.
5. Mittels Bohrmaschine und 6er Bohrer 3
Löcher an den angezeichneten Stellen in
die Wand bohren und die Dübel eindrük-
ken.
6. Die obere Schraube einsetzen und leicht
andrehen.
7. Das Gehäuseunterteil einhängen und die
zwei übrigen Schrauben einsetzen.
8. Gehäuse ausrichten und die drei Schrau-
ben festschrauben.
