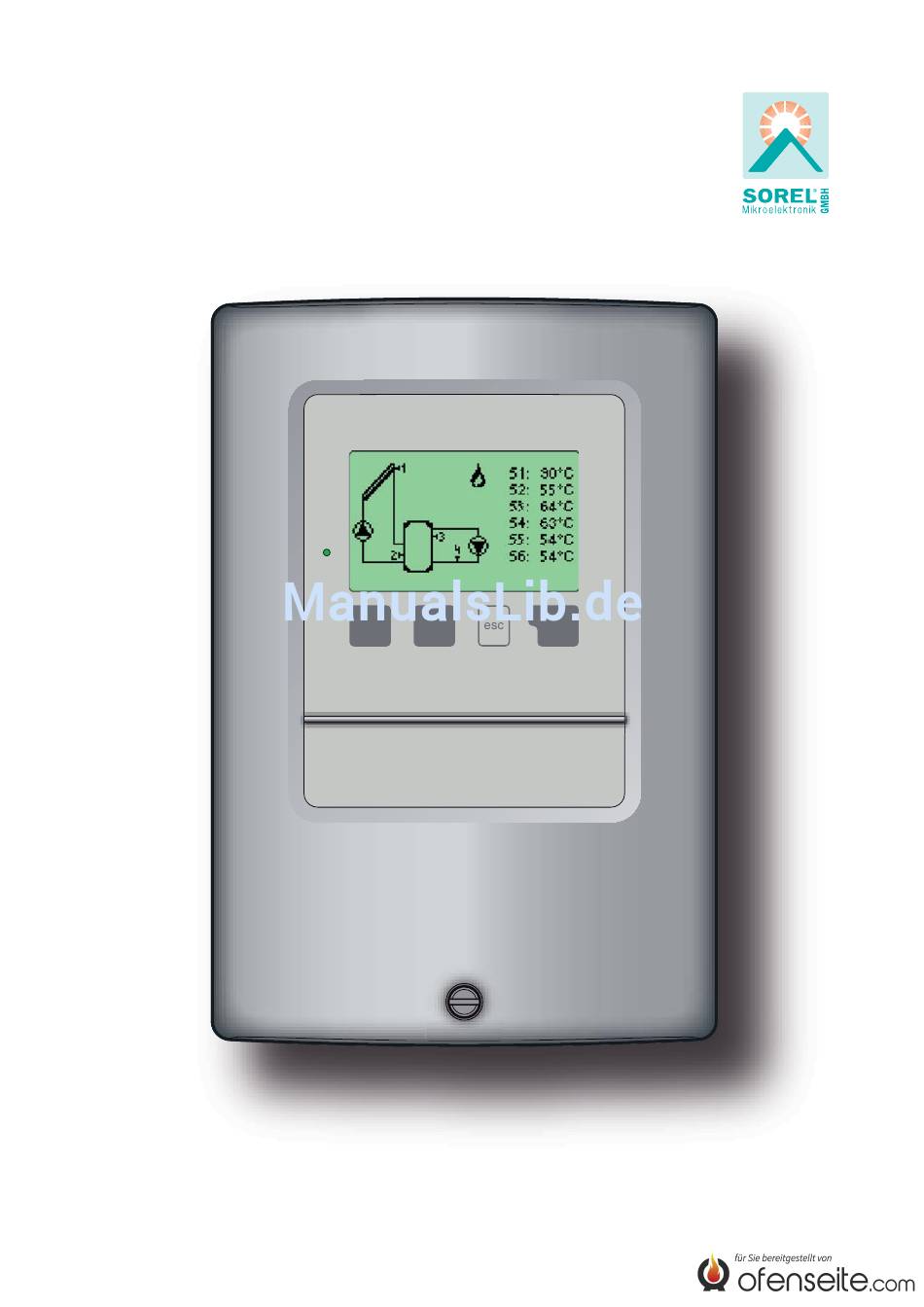

- Seite 1 Temperatur-Differenz-Controller TDC 5 Montageanweisung und Bedienanleitung TDC 5 Temperature Difference Controller Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite Seite ∆T R1 EG-Konformitätserklärung Allgemeine Hinweise ∆T R2 Symbolerklärung ∆T R3 6.10 Tsoll S3 Veränderungen am Gerät Gewährleistung und Haftung 6.11 Tsoll S4 6.12 Hysterese S3 6.13 Hysterese S4 Technische Daten Über den Regler 6.14 Vorrang-Fühler Lieferumfang 6.15 T-Vorrang 6.16 Ladezeit Entsorgung und Schadstoffe Hydraulikvarianten... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der Temperatur-Differenz-Controller 5, im nachfolgenden TDC 5 genannt, den folgenden ein- schlägigen Sicherheitsbestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG, geändert durch 93/68/EWG EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG i.d.F. 93/68/EWG Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG- Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen Am Gerät
Sicherheitshinweise Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Verände- rungen, An- und Umbauten am Gerät vorzunehmen - Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind - Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des Gehäu-... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme Schaltleistung elektronisches Relais R1 min.20W...max.120W für AC3 mechanisches Relais R2 460VA für AC1 / 185W für AC3 mechanisches Relais R3 460VA für AC1 / 185W für AC3 Interne Sicherung 2A träge 250V Schutzart IP40... -
Seite 6: Über Den Regler

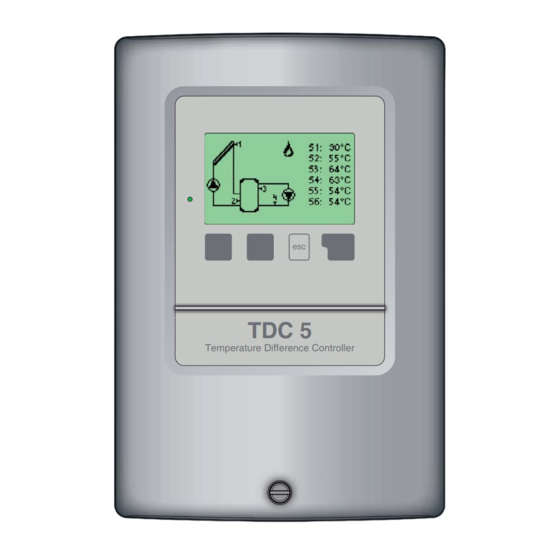

Reglerbeschreibung Über den Regler Der Temperatur-Differenz-Controller TDC 5 ermöglicht Ihnen eine effi ziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeord- net und erklärt. -
Seite 7: Hydraulikvarianten
Reglerbeschreibung Hydraulikvarianten Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstel- lung der jeweiligen Anlagenhydraulik zu verstehen und erheben keinen Anspruck auf Vollständigkeit. Der Regler ersetzt keinesfalls sicherheits- technische Einrichtungen. Je nach Anwendungfall sind weitere Anla- Achtung gen- und Sicherheitskomponeten wie Sperrventile, Rückschlagklappen, Sicherheitstemperaturbegrenzer, Verbrühungsschutz etc. -
Seite 8: Wandmontage
Installation Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Um- gebungsbedingungen wie unter B.1 „technische Daten“ beschrieben. Folgen Achtung Sie der nachfolgenden Beschreibung. 1. Deckelschraube komplett lösen C.1.1 2. Gehäuseoberteil vorsichtig vom Unterteil abziehen. 3. Gehäuseoberteil zur Seite legen. Dabei bitte nicht auf die Elektronik fassen. -
Seite 9: Elektrischer Anschluss
Installation Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie- dereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück- sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler Gefahr darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichbare Schäden wie z.B. -
Seite 10: Installation Der Temperaturfühler
Installation 1. Benötigtes Programm/Hydraulik aus- C.2.1 wählen (s. B5 bzw. D.1 - D.16) 2. Reglergehäuse öffnen (siehe C.1) 3. Leitungen max. 55mm abmanteln, einführen, die Zugentlastungen mon- tieren, Aderenden 8-9mm abisolieren (Abb.C.2.1) 4. Klemmen mit einem passenden Schraubendreher öffnen (Abb.C.2.1) und Elektroanschluss am Regler vorneh- men (s. -
Seite 11: Klemmanschlusspläne Für Elektrischen Anschluss
Installation Klemmanschlusspläne für elektrischen Anschluss Solar + Zirkulation Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pumpe max. 12V 230VAC Gefahr an Relais R1. Achtung Die Funktion TSoll S3 (6.10) schaltet die Nachheizung an Relais R3. Die Funktion TSoll S4 (6.11) schaltet die Zirkulationspumpe an Relais R2. - Seite 12 Installation Solar + Folgespeicher Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pumpe max. 12V 230VAC Gefahr an Relais R1. Achtung Die Funktion TSoll S3 (6.10.) schaltet die Nachheizung an Relais R3. Die Funktion ∆T R2 (S5>S4 6.8) schaltet die Pumpe an Relais R2.
- Seite 13 Installation Solar + Rücklaufanhebung Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pumpe max. 12V 230VAC Gefahr an Relais R1. Achtung Die Funktion TSoll S3 (6.10) schaltet die Nachheizung an Relais R3. Die Funktion ∆T R2 (S5>S4 6.8) schaltet das Ventil an Relais R2.
- Seite 14 Installation Solar + Doppel Thermostat Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pumpe max. 12V 230VAC Gefahr an Relais R1. Achtung Die Funktion TSoll S3 (6.10) schaltet die Nachheizung an Relais R3. Die Funktion TSoll S4 (6.11) schaltet die Nachheizung an Relais R2.
- Seite 15 Installation Solar + 2 Speicher / Ventil Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pumpe max. 12V 230VAC Gefahr an Relais R1. Achtung Die Funktion Vorrang (6.15) schaltet das Ventil an Relais R2. Die Funktion TSoll S3 (6.10) schaltet die Nachheizung an Relais R3.
- Seite 16 Installation Solar + 2 Speicher + 2 Pumpen Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pumpe max. 12V 230VAC Gefahr an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet die Pumpe an Relais R2. Die Funktion TSoll S3 (6.10) schaltet die Nachheizung an Relais R3.
- Seite 17 Installation Solar + Speicher + Ventil + Rücklaufanhebung Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pum- max. 12V 230VAC Gefahr pe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet das Ventil an R2. Die Funktion Vorrang (6.15) schaltet das Ventil an Relais R2.
- Seite 18 Installation Solar + 2 Speicher + 2 Pumpen + Rücklaufanhebung Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pum- max. 12V 230VAC Gefahr pe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet die Pumpe an R2. Die Funktion ∆T R3 (6.9) schaltet die Rücklaufanhebung an Relais R3.
- Seite 19 Installation 2 Kollektor + 2 Speicher + Ventil Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pum- max. 12V 230VAC Gefahr pe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet das Ventil an R2. Die Funktion Vorrang (6.15) schaltet das Ventil an Relais R2.
- Seite 20 Installation D.10 2 Kollektoren + 2 Speicher + 2 Pumpen Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pum- max. 12V 230VAC Gefahr pe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet die Pumpe an R3. Die Funktion Vorrang (6.15) schaltet das Ventil an Relais R2.
- Seite 21 Installation D.11 Solar 2Zonen-Speicher + Wärmetauscher Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Primär- max. 12V 230VAC Gefahr Pumpe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet die Se- kundär-Pumpe an R3 (zusätzlich muss S5 wärmer sein als S3) Das Ventil an R2 wird aufgrund von folgen- den Bedingungen geschaltet:...
- Seite 22 Installation D.12 Solar + Wärmetauscher + Pool Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pumpe max. 12V 230VAC Gefahr an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet das Ventil an R2 (zusätzlich wird die Sekundärpumpe an R3 geschaltet, dies geschieht aber nur wenn S5 wärmer ist als S3) Kleinspannungen max.
- Seite 23 Installation D.13 Solar + 3 Speicher + Pumpen Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pum- max. 12V 230VAC Gefahr pe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet die Pum- pe an Relais R2. Die Funktion ∆T R3 (6.9) schaltet die Pum- pe an Relais R3.
- Seite 24 Installation D.14 Solar + 3 Speicher + Ventile Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pum- max. 12V 230VAC Gefahr pe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet die Pum- pe an Relais R1 + das Ventil an R2. Die Funktion ∆T R3 (6.9) schaltet die Pum- pe an Relais R1 + die Ventile an R2+R3 Mit der Funktion Vorrang (6.15) kann ein-...
- Seite 25 Installation D.15 Solar + Thermostat + Feststoffkessel Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pum- max. 12V 230VAC Gefahr pe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet die Pum- pe an Relais R2. Die Funktion TSoll S3 (6.10) schaltet das Thermostat an R3.
- Seite 26 Installation D.15 2x Universal ∆T Kurzbeschreibung Schaltfunktion: Sensorseite Netzseite Die Funktion ∆T R1 (6.7) schaltet die Pum- max. 12V 230VAC Gefahr pe an Relais R1. Achtung Die Funktion ∆T R2 (6.8) schaltet die Pum- pe an Relais R2. Achtung - Für beide Anlagen gelten die selben Schutzfunktionen.
-
Seite 27: Bedienung
Bedienung Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafi kmodus ermöglicht Ihnen eine einfache und fast selbsterklärende Bedie- nung des Reglers. Die Leuchtdiode (2) leuchtet grün wenn ein Relais eingeschaltet ist. Die Leuchtdiode (2) leuchtet rot wenn Betriebsart „Aus“... -
Seite 28: Inbetriebnahmehilfe
Bedienung Inbetriebnahmehilfe Beim ersten Einschalten des Reglers und nach Einstellen von Sprache und Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnah- mehilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunktionen nochmals gestartet werden. -
Seite 29: Menüablauf Und Menüstruktur
Bedienung Menüablauf und Menüstruktur Der Grafi k oder Übersichtsmodus er- scheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlassen wird. Ein Tastendruck im Grafi k- oder Über- sichtsmodus führt direkt zum Hauptme- nü. Hier stehen dann die nachfolgenden Menüpunkte zur Auswahl: Aktuelle Temperaturwerte mit Erläuterun- Messwerte... - Seite 30 Messwerte Messwerte Das Menü “1. Messwerte” dient zur Anzei- ge der aktuell gemessenen Temperaturen. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen” beendet. Erscheint anstelle des Messwertes “Fehler” in der Anzeige, deutet das auf einem defekten oder falschen Temperaturfühler hin. Zu lange Kabel oder nicht optimal platzierte Fühler können zu geringen Abweichungen bei den Messwerten führen.
-
Seite 31: Auswertungen
Auswertungen Auswertung Das Menü “2. Auswertungen” dient zur Funk- tionskontrolle und Langzeitüberwachung der Anlage. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Auswertungen verlas- sen” beendet. Für die Auswertung der Anlagendaten ist unerlässlich, dass die Uhrzeit am Regler genau eingestellt ist. -
Seite 32: Anzeigemodus
Anzeigemodus Anzeigemodus Im Menü “3. Anzeigemodus” wird die Dis- playanzeige des Reglers für den Normal- betrieb festgelegt. Diese Anzeige erscheint, sobald für 2 Minuten keine Taste betätigt wird. Nach Tastendruck erscheint das Hauptmenü wieder. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Anzeigemodus verlassen”... -
Seite 33: Zeiten
Zeiten Zeiten Im Menü “3. Zeiten” werden Uhrzeit, Datum und Ladezeiten eingestellt. Das Menü wird durch Drücken von “esc” oder auch Anwahl von “Zeiten verlassen” beendet. Das Menü kann abhängig vom gewählten Schema variieren. Achtung 4.1 Uhrzeit und Datum Dieses Menü dient zum Einstellen der aktuellen Uhrzeit und des Datums. Für die Funktion des Reglers und die Auswertung der Anlagendaten ist un- erlässlich, dass die Uhrzeit am Regler genau eingestellt ist. -
Seite 34: Betriebsarten
Betriebsarten Betriebsarten Im Menü “5. Betriebsarten” kann der Regler neben dem Automatikbetrieb auch ausgeschaltet oder in einen manuellen Betriebsmodus versetzt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Betriebsarten verlassen” beendet. 5.1 Automatik Der Automatikbetrieb ist der Normalbetrieb des Reglers. Nur im Automatikbetrieb ist eine korrekte Reglerfunktion unter Berücksichtigung der aktuellen Temperaturen und der eingestellten Parameter gegeben! Nach einer Netzspannungsunterbrechung kehrt der Regler selbstständig wieder in die zuletzt gewählte Betriebsart zurück! -
Seite 35: Einstellungen
Einstellungen Einstellungen Im Menü “5. Einstellungen” werden die für die Regelfunktion nötigen Grundeinstel- lungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. Die Menünummerierung ändert sich je nach gewähltem Hydraulikschema (s. -
Seite 36: Tmax S2
Einstellungen 6.4 Tmax S2 Abschalttemperatur an Fühler 2 Wird dieser Wert an Fühler 2 überschritten, schaltet der Regler die zugehörige Pumpe bzw. das Ventil aus. Wird dieser Wert an Fühler 2 wieder unterschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe bzw. das Ventil wieder ein. -
Seite 37: T R1
Einstellungen 6.7 ∆T R1 Ein/Ausschalttemperaturdifferenz für Relais R1 : Wird die Temperaturdifferenz ΔT R1 zwischen den Bezugsfühlern überschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe/das Ventil an Relais R1 ein. Fällt die Temperaturdifferenz auf ΔT Aus, wird die Pumpe/das Ventil wieder ausgeschaltet. -
Seite 38: Tsoll S3
Einstellungen 6.10 Tsoll S3 Thermostatfunktion an Fühler 3 Wird dieser Wert an Fühler 3 überschritten, schaltet der Regler die zugehörige Pumpe bzw. das Ventil aus. Wird dieser Wert an Fühler 3 wieder unterschritten und sind auch die anderen Bedingungen erfüllt, schaltet der Regler die Pumpe bzw. das Ventil wieder ein. -
Seite 39: 6.14 Vorrang-Fühler
Einstellungen 6.14 Vorrang-Fühler Ladepriorität bei Mehr-Speichersystemem Es ist einzustellen, auf welchen Speicher (Speicherfühler) vorrangig geladen wird.Die Ladung des nachrangigen Speichers wird in regelmäßigen Zeitabständen unterbro- chen, um zu prüfen, ob der Temperaturanstieg am Kollektor eine Ladung des vorrangi- gen Speichers ermöglichen kann. Einstellbereich: S2 bis S5 / Voreinstellung: S2 6.15 T-Vorrang Temperaturschwelle für absoluten Vorrang während Primärladung... -
Seite 40: Party Funktion
Einstellungen 6.18 „Party Funktion“ Über die Party Funktion kann der Speicher unabhängig von der zeitlichen Freigabe einmalig auf den eingestellten Sollwert TSollS3+Hysterese aufgeheizt werden, im Falle des Sparbetriebs auf TecoS3+Hysterese. Durch 3sek. drücken der esc Taste im Hauptmenü wird die “Party Funktion” gestartet. Die Party Funktion ist nicht über Menü... - Seite 41 Einstellungen...
-
Seite 42: Antiblockierschutz
Schutzfunktionen Schutzfunktionen Im Menü “7. Schutzfunktionen” können diverse Schutzfunktionen aktiviert und eingestellt werden. Die bauseits vorzusehenden Sicherheitseinrichtungen werden keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. 7.1 Antiblockierschutz Ist der Antiblockierschutz aktiviert, schaltet der Regler das betreffende Relais und den ange- schlossenen Verbraucher täglich um 12Uhr bzw. -
Seite 43: Schutzfunktionen
Schutzfunktionen 7.3 Anlagenschutz Priorität-Schutzfunktion Der Anlagenschutz soll eine Überhitzung der im System verbauten Komponenten durch Zwangsabschaltung der Solarpumpe verhindern. Wird der Wert “AS Tein” am Kollektor überschritten, wird die Pumpe ausgeschaltet und auch nicht mehr einge- schaltet, um den Kollektor z.B. vor Dampfschlägen zu schützen. Die Pumpe wird erst wieder eingeschaltet, wenn der Wert “AS Taus”... -
Seite 44: 29 7.5 Kol.-Alarm
Rückkühlung sollte nur in Ausnahmefällen aktiviert werden. Achtung 7.7 Antilegionellen Der TDC 5 bietet bei aktivierter “ALFunktion” die Möglichkeit, den Speicher in ein- stellbaren Zeitfenstern einmalig auf höhere Temperatur ”AL Tsoll” aufzuheizen, sofern die Energiequelle dies zulässt. Fühler 6 muss bei aktivierter Antilegionellen Funktion angeschlossen sein, er dient dabei als zusätzlicher Abschaltfühler, der an geeigneter... - Seite 45 Schutzfunktionen AL Sensoren In dieser Tabelle werden die für die AL Funtion im jeweiligen Schema benutzten Sen- soren gezeigt. Sämtliche markierte Sensoren müssen für AL Einwirkzeit die Tempera- tur AL Tsoll -/+ 5° C halten. 9 10 11 12 13 14 15 16 Nur in den Programmen 1, 2, 3, 4, 5, 6 erfolgt die AL-Aufheizung über Thermostat.
- Seite 46 Sonderfunktionen Sonderfunktionen Im Menü “8. Sonderfunktionen” werden grundlegende Dinge und erweiterte Funk- tionen eingestellt. Außer der Uhrzeit sollten die Einstellungen nur vom Fachmann erfolgen. Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktio- nen verlassen” beendet. 8.1 Programmwahl Hier wird die für den jeweiligen Anwendungsfall passende Hydraulikvariante ausge- wählt (siehe B.5 Hydraulikvarianten) und eingestellt.
-
Seite 47: Werkseinstellungen
Sonderfunktionen 8.3 Inbetriebnahme Der Start der Inbetriebnahmehilfe führt in der richtigen Reihenfolge durch die für die Inbetriebnahme notwendigen Grundeinstellungen, wobei die jeweiligen Parameter im Display kurz erklärt werden. Durch Betätigen der „esc“ Taste gelangt man zum vorherigen Wert, um die gewählte Einstellung nochmals anzusehen oder auch anzupassen. -
Seite 48: Starthilfefunktion
Sonderfunktionen 8.6 Wärmemenge In diesem Menü kann eine einfache Wärmemengenerfassung aktiviert werden. Es sind ergänzende Eingaben zum Frostschutzmittel, dessen Konzentration und dem Durchfl uss der Anlage notwendig. Zusätzlich kann über den Einstellwert Offset ∆T ein Korrekturfaktor für die Wärmemengenerfassung eingestellt werden. Da für die Wär- memengenzählung die Kollektortemperatur und Speichertemperatur zur Grundlage gelegt wird, kann es je nach Anlage zu Abweichungen der angezeigten Kollektortem- peratur zur tatsächlichen Vorlauftemperatur, bzw. -
Seite 49: Drehzahlregelung
Sonderfunktionen 8.8 Drehzahlregelung Wird die Drehzahlregelung aktiviert bietet der TDC 5 über eine spezielle interne Elektronik die Möglichkeit die Drehzahl von Standardpumpen am Relais R1 prozessabhängig zu verändern. Diese Funktion sollte nur vom Fachmann aktiviert werden. Je nach eingesetzter Pumpe und Pumpenstufe darf die minimale Drehzahl nicht zu klein eingestellt werden, da die Pumpe oder das System ansonsten Schaden nehmen kann. -
Seite 50: Vorspülzeit
Sonderfunktionen 8.8.2 Vorspülzeit Für diese Zeit läuft die Pumpe mit Ihrer vollen Drehzahl (100%) an, um einen sicheren Anlauf zu gewährleisten. Erst nach Ablauf dieser Vorspülzeit läuft die Pumpe drehzahl- geregelt und schaltet je nach eingestellter Variante auf die max. Drehzahl bzw. min. Drehzahl. -
Seite 51: Menüsperre
Menüsperre Menüsperre Durch das Menü “9. Menüsperre” kann der Regler dagegen gesichert werden, dass die eingestellten Werte unbeabsich- tigt verstellt werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktio- nen verlassen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugäng- lich und es können ggf. -
Seite 52: Servicewerte
Servicewerte Servicewerte Das Menü “10. Servicewerte” dient im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Hersteller. Tragen Sie die Werte zum Zeit- punkt wenn der Fehler auftritt z.B. in die Tabelle ein. Achtung Das Menü kann durch Drücken von “esc” jederzeit beendet werden. -
Seite 53: 1. Störungen Mit Fehlermeldungen
Störungen Z.1. Störungen mit Fehlermeldungen Erkennt der Regler eine Fehlfunktion, so erscheint das Warnsymbol im Display. Liegt der Fehler nicht mehr an, ändert sich das Warnsymbol in ein Infosymbol. (Led blinkt + Warnsymbol) Nähere Informationen zum Fehler erhalten Sie durch Drücken der Taste unter dem Warn- bzw. -
Seite 54: Sicherung Ersetzen
Störungen Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchgeführt wer- den. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Gefahr Wiedereinschalten sichern! Spannungsfreiheit prüfen! Verwenden Sie nur die beiligende Reservesicherung, oder eine bauglei- che Sicherung mit den folgenden Angaben: T2A / 250V Gefahr Hat der Regler trotz eingeschalteter Netz- Z.2.1... -
Seite 55: Nützliche Hinweise / Tips Und Tricks
Nützliche Hinweise / Tips und Tricks Statt den Durchfl uss der Anlage mit einem Volumenstrombegrenzer einzustellen, kann der Durchfl uss besser über den Stufenschalter an der Pumpe und über den Einstellwert „max. Drehzahl“ am Regler justiert werden (siehe 8.8.4). Das spart elektrische Energie! Die Servicewerte (siehe 10.) beinhalten neben aktuellen Messwerten und Betriebszuständen auch sämtiche Einstellungen des Reglers. - Seite 56 Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhafte oder auch unvollständige Angaben nicht auszuschlie- ßen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbe- halten. Ihr Fachhändler: Hersteller: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025...
