D

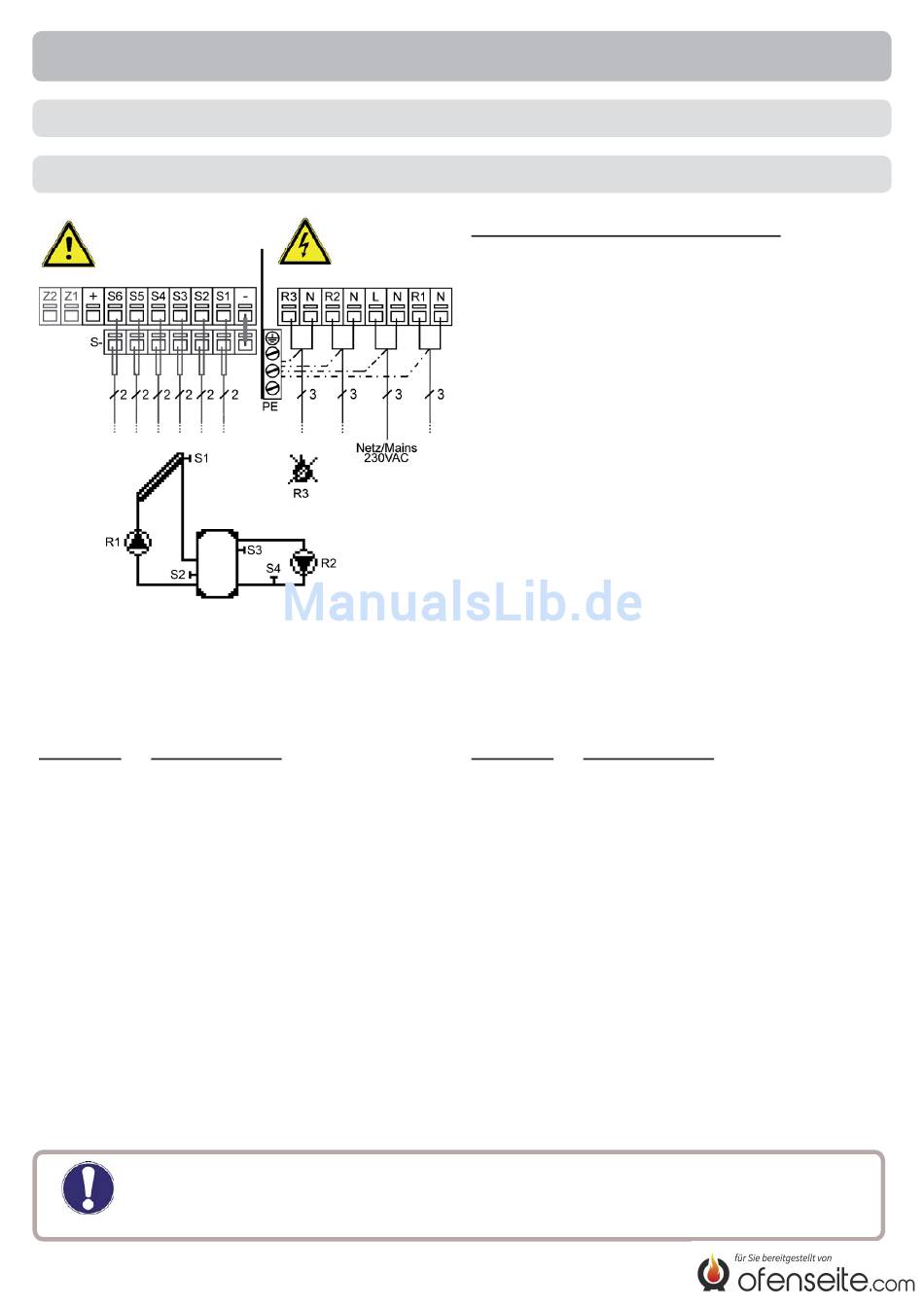

Klemmanschlusspläne für elektrischen Anschluss
D.1
Solar + Zirkulation
Sensorseite
max. 12V
Achtung
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme:
Anschluss für:
S1
Fühler 1 Kollektor
S2
Fühler 2 Speicher
S3
Fühler 3 Thermostat
S4
Fühler 4 Zirkulation
S5
Fühler 5 (optional:
Abschaltfühler Zirkulation)
S6
Fühler 6 (AntiLegionellen,
siehe hierzu 7.7)
+
Nicht belegt
-
Brücke Sensor -
Der Anschluss der Sensor Masse (S1-S6)
erfolgt am Klemmblock Sensor - .
Die Polung der Fühler ist beliebig.
Relais R1: Nur zur Drehzahlregelung von Standard-pumpen, Mindestlast 20VA
Achtung
Installation
Netzseite
230VAC
Gefahr
Kurzbeschreibung Schaltfunktion:
Die Funktion ∆T R1 (6.7) schaltet die Pumpe
an Relais R1.
Die Funktion TSoll S3 (6.10) schaltet die
Nachheizung an Relais R3.
Die Funktion TSoll S4 (6.11) schaltet die
Zirkulationspumpe an Relais R2.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme:
Anschluss für:
R1
Pumpe L (Drehzahl)
N
Pumpe N
L
Netz Außenleiter L
N
Netz Neutralleiter N
R2
Pumpe L (ohne Drehz.)
N
Pumpe N
R3
Thermostat L
N
Thermostat N
Der Anschluss der Schutzleiter PE erfolgt an
dem PE Metallklemmblock!
11
