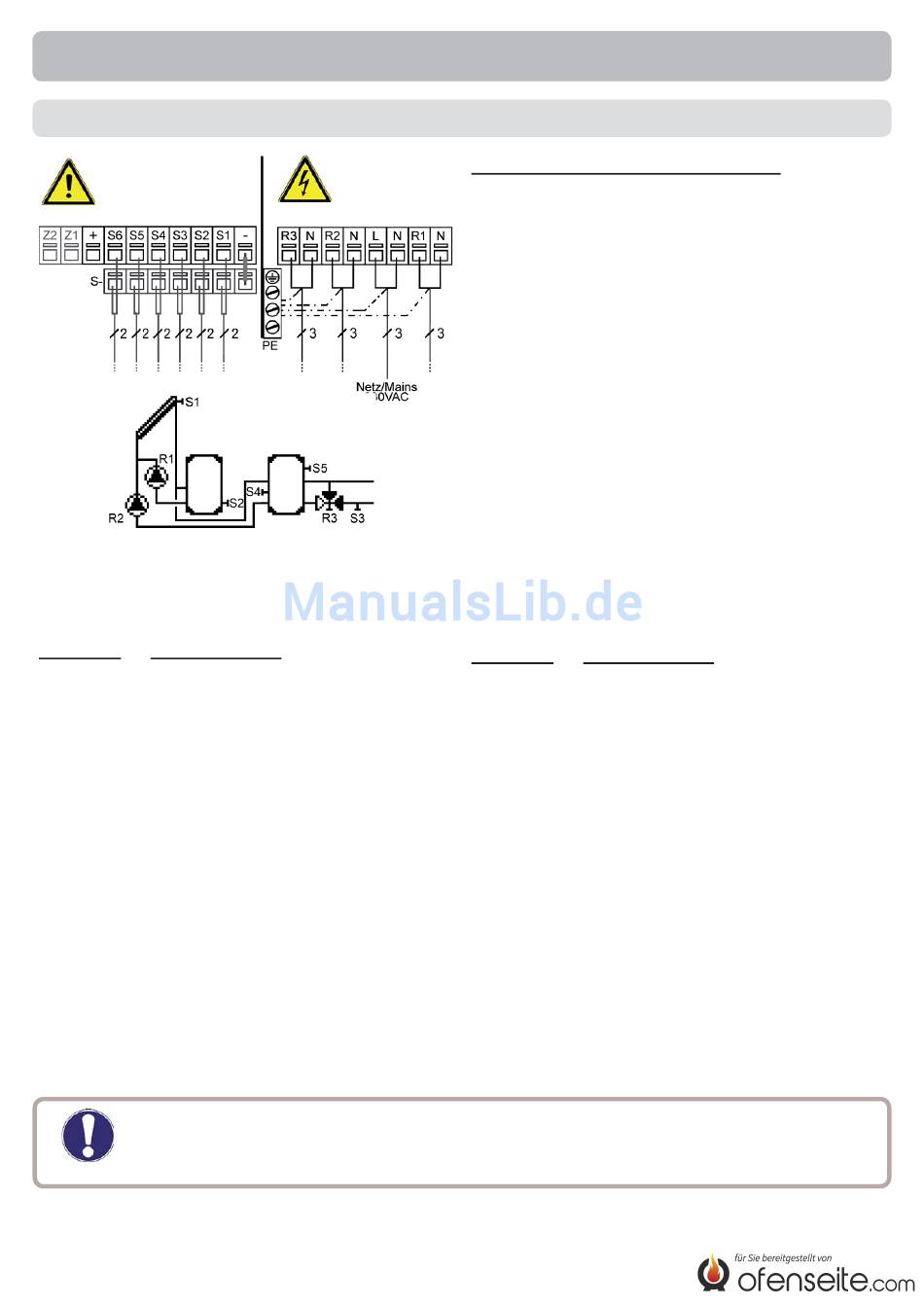

D.8
Solar + 2 Speicher + 2 Pumpen + Rücklaufanhebung
Sensorseite
max. 12V
Achtung
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme:
Anschluss für:
S1
Fühler 1 Kollektor
S2
Fühler 2 Speicher 1
S3
Fühler 3 Rücklaufanhebung
S4
Fühler 4 Speicher 2 unten.
S5
Fühler 5 Speicher 2 oben
S6
Fühler 6 (AntiLegionellen,
siehe hierzu 7.7)
+
Nicht belegt
-
Brücke Sensor -
Der Anschluss der Sensor Masse (S1-S6)
erfolgt am Klemmblock Sensor - .
Die Polung der Fühler ist beliebig.
Relais R1: Nur zur Drehzahlregelung von Standard-pumpen, Mindestlast 20VA
Achtung
18
Installation
Netzseite
230VAC
Gefahr
Kurzbeschreibung Schaltfunktion:
Die Funktion ∆T R1 (6.7) schaltet die Pum-
pe an Relais R1.
Die Funktion ∆T R2 (6.8) schaltet die Pumpe
an R2.
Die Funktion ∆T R3 (6.9) schaltet die
Rücklaufanhebung an Relais R3.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme:
Anschluss für:
R1
Pumpe 1 L (Drehzahl)
N
Pumpe 1 N
L
Netz Außenleiter L
N
Netz Neutralleiter N
R2
Pumpe 2 L
N
Pumpe 2 N
R3
Ventil Rücklaufanhebung L
N
Ventil Rücklaufanhebung N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
