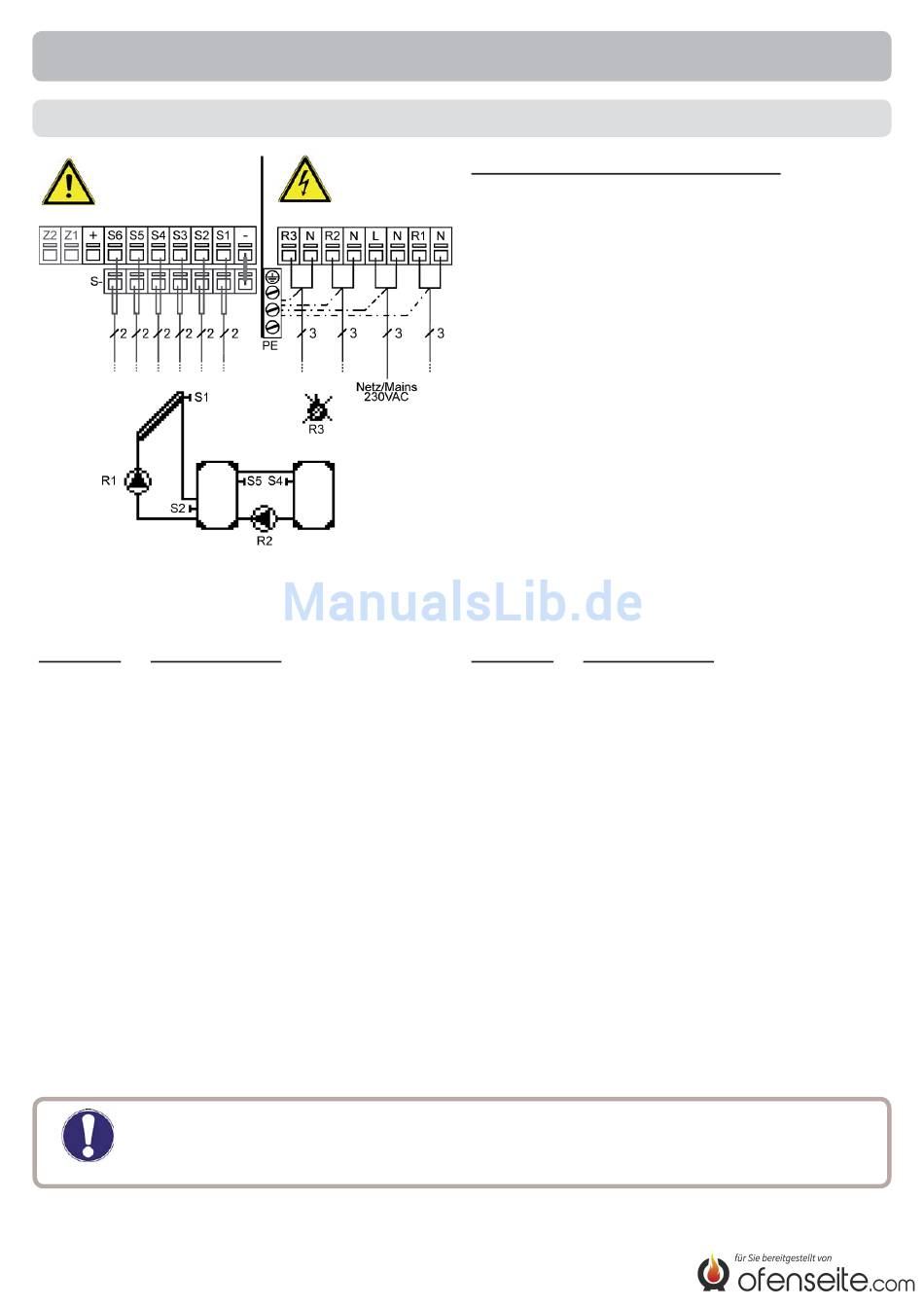

D.2
Solar + Folgespeicher
Sensorseite
max. 12V
Achtung
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme:
Anschluss für:
S1
Fühler 1 Kollektor
S2
Fühler 2 Speicher 1 u.
S3
Fühler 3 Thermostat,
Speicher 1 oder 2
S4
Fühler 4 Speicher 2 o.
S5
Fühler 5 Speicher 1 o.
S6
Fühler 6 (AntiLegionellen,
siehe hierzu 7.7)
+
Nicht belegt
-
Brücke Sensor -
Der Anschluss der Sensor Masse (S1-S6)
erfolgt am Klemmblock Sensor - .
Die Polung der Fühler ist beliebig.
Relais R1: Nur zur Drehzahlregelung von Standard-pumpen, Mindestlast 20VA
Achtung
12
Installation
Netzseite
230VAC
Gefahr
Kurzbeschreibung Schaltfunktion:
Die Funktion ∆T R1 (6.7) schaltet die Pumpe
an Relais R1.
Die Funktion TSoll S3 (6.10.) schaltet die
Nachheizung an Relais R3.
Die Funktion ∆T R2 (S5>S4 6.8) schaltet die
Pumpe an Relais R2.
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme:
Anschluss für:
R1
Pumpe L (Drehzahl)
N
Pumpe N
L
Netz Außenleiter L
N
Netz Neutralleiter N
R2
Pumpe L (ohne Drehz.)
N
Pumpe N
R3
Thermostat L
N
Thermostat N
Der Anschluss der Schutzleiter PE
erfolgt an dem PE Metallklemmblock!
