Kontrola napięcia (amplituda)
CM1A – wyjście s-trigger przez Multiple 2 x 911 – wejście s-trigger
Pierwszy 911 – wyjście Out 902 – wejście kontroli
Kontrola napięcia (modulacja)
921 – wyjście fali sinusoidalnej 904A – wejście kontroli
Drugi 911 – wyjście Out 904A – wejście kontroli
To brzmienie używa dwóch oscylatorów 921B o różnych kształtach fali i brzmi najlepiej, jeśli jeden jest odrobinę rozstrojony. Obydwa przesyłają sygnał do filtra
dolnoprzepustowego 904A i ich względne poziomy można dostosować mikserem CP3A-M według potrzeb. Wyjście 904A jest przesyłane do wzmacniacza 902,
którego amplituda jest kontrolowana przez pierwszy generator obwiedni 911.
Aby uzyskać perkusyjny atak, ustawienia tego 911 powinny być następujące: T1 (atak) 2 ms, T2 (wygasanie) 200 ms, T3 (zwolnienie) 200 ms, E sus (podtrzymanie)
4 sekundy.
904A jest modulowany powolną falą sinusoidalną z LFO 921 oraz przez drugi generator obwiedni 911, który powinien mieć mniej więcej takie ustawienia:
T1 (atak) 1 sekunda, T2 (wygasanie) 50 ms, T3 (zwolnienie) 4 sekundy, E sus (podtrzymanie) 9.

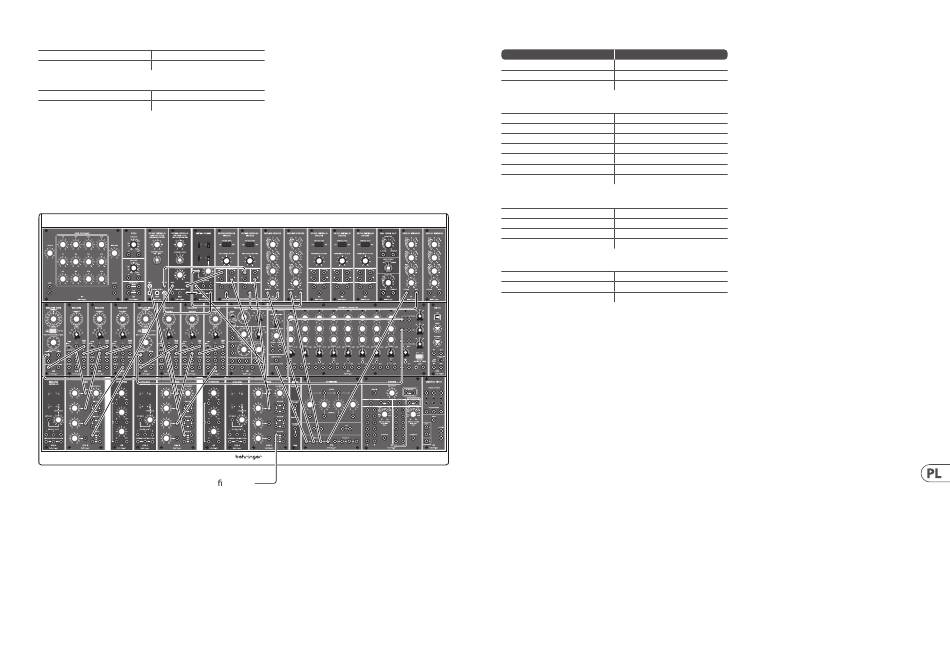

Sekwencja harmoniczna
To mixer/ampli er/DAW
W tej konfiguracji kontroler sekwencji 960 gra dwie sekwencje po osiem dźwięków, powiązane ze sobą harmonicznie. Rząd A kontroluje pierwszy blok 921A/921B,
natomiast Rząd B kontroluje drugi blok. Rząd C nie jest używany.
Kontrola napięcia (wysokość)
Źródło Docelowy
960 – wyjście rzędu A Lewy 921A – wejście Frequency
960 – wyjście rzędu B Prawy 921A – wejście Frequency
921A – wyjście Frequency 921B – Freq Link (w serii)
Dźwięk
921B – wyjścia kształtu fali (trzy z czterech) CP3A-M – wejścia
Lewy CP3A-M – wyjście 904A – wejście Sig In
Środkowy CP3A-M – wyjście 904B – wejście Sig In
904A – wyjście Sig Out Pierwszy 902 – wejście Sig In
904B – wyjście Sig Out Drugi 902 – wejście Sig In
Wyjścia sygnału obu 902 Prawy CP3A-M – wejścia
Prawy CP3A-M - wyjście Twój mikser/wzmacniacz/program DAW
Kontrola napięcia (amplituda)
960 – wyjście oscylatora (v-trigger) 961 Interface v-trigger Input
961 – wyjście S-Trig Out Multiple
Wyjścia Multiple (trzy z nich) 3 x 911 – wejścia S-trigger
2 x 911 - wyjścia 2 x 902 – wejście kontroli
Kontrola napięcia (modulacja)
Trzeci 911 - wyjście 992 – wejście 4 kontroli napięcia
921 – wyjście sinusoidalne 992 – wejście 1 kontroli napięcia
992 – wyjścia kontroli napięcia (dwa z nich) 904A i 904B – wejścia kontroli
921A/B kontrolowane przez Rząd A są przesyłane do filtra dolnoprzepustowego 904A przez pierwszy mikser CP3A-M, który pozwala na regulację poziomów
921B – te kontrolowane przez Rząd B są podobnie miksowane i przesyłane do filtra górnoprzepustowego 904B.
Wyjście każdego z tych filtrów jest przesyłane do osobnego wzmacniacza 902 VCA. Są one kontrolowane przez dwa z generatorów obwiedni 911. One, a także trzeci
911 używany do modulacji, otrzymują swój s-trigger przez interfejs 961 poprzez wyjście Multiple. 961 bierze v-trigger z wyjścia oscylatora 960 i konwertuje go.
Wyjście Aux LFO 921 ustawione na Sub jest przesyłane do pierwszego wejścia interfejsu kontroli napięcia 992. Trzeci 911 wspomniany wyżej jest przesyłany do
czwartego (zredukowanego) wejścia. Wyjście z 992 jest przesyłane do wejść kontroli obu filtrów.
Uzyskany efekt sprawia, że podczas gdy jedna z sekwencji staje się głośniejsza przez otwarcie filtra, druga staje się cichsza, przez co zamieniają się miejscami.
Zmiana napięcia ustalonego na filtrach oraz redukcja trzeciego 911 zmienia ten efekt.
Jako alternatywa, Rząd C w 960 może zastąpić trzeci 911, lub być użyty równolegle z dwoma innymi źródłami modulacji.
