SYSTEM 55
System 55 - Komma igång
HÅRDVARUINSTÄLLNINGAR
Gör alla anslutningar i ditt system på det sätt som beskrivs i de enskilda patcharna. Låt strömmen till System 55 vara avstängd när anslutningar görs.
Säkerställ att ditt ljudsystem är avstängt.
Starta System 55 innan du startar några effektförstärkare, och stäng av den sist. Detta kommer att bidra till att förhindra skarpa eller dova ljud vid påslagning eller
avstängning i dina högtalare.
UPPVÄRMNINGSTID
Vi rekommenderar att System 55 får värmas upp i 30 minuter eller längre före en inspelning eller ett live-framträdande. (Längre om den har tagits in från kylan.)
Detta kommer att ge precisionskretsarna tid att nå normal drifttemperatur och avsedda prestanda.
System 55-patchar

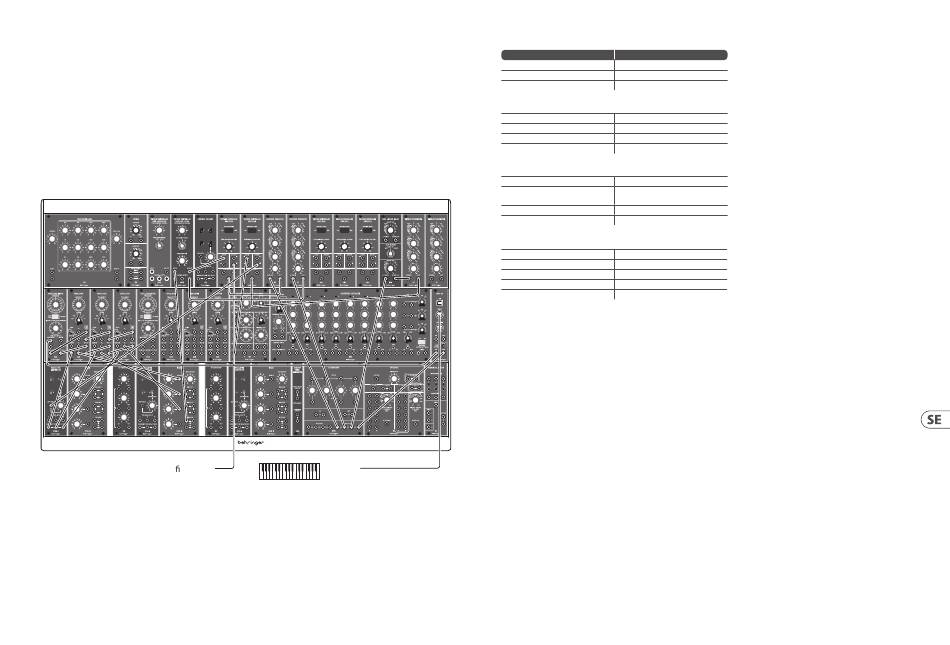

Expressive Lead #1
To mixer/ampli er/DAW
Detta är en distinkt patch för solosynt med tre oscillatorer, med en fördröjd vibratoeffekt som tonar in när en ton hålls ut.
Styrspänning (tonhöjd)
Ljud
Styrspänning (amplitud)
Styrspänning (modulation)
Den externa klaviaturen styr tonhöjden för och triggningen av toner via CM1A-MIDI-gränssnittet. Då detta kan växlas mellan v-trigger och s-trigger bör s-trigger
väljas och 961-gränssnittet behöver inte användas.
Styrspänning för tonhöjd matas till en av 921A-enheterna, som kedjekopplas till 921B-VCO:erna. Pulsbreddsmodulation är också kedjekopplad. Den valda vågformen
från varje oscillator matas till en av CP3A-M-mixrarna, som sedan matar 904A LPF. S-triggrar matas till en multipel, och sedan till två 911 EG-triggeringångar och
s-trigger-ingången på 911A
Utsignalen från 904A matas till en av 902-VCA:erna, som matar ut till din mixer, din förstärkare eller ditt inspelningsprogram. Denna VCA styrs av den första 911-EG:n.
Den andra 911-EG:n matar 904A-styringången. 911A matar den tredje 911-EG:n, som styr den andra 902-VCA:n.
Den andra 902-VCA-signalingången matas från 921-LFO:n. Dess utsignal matas till den fjärde ingången på C3PA-O, så att den kan dämpas om det behövs.
C3PA-O:s tre utgångar matar DC Modulation-ingångarna för 921-VCO:erna
Den tredje 911-EG:n bör ha en lång attacktid och full sustain. 911A bör ha ett delay på två sekunder eller mer.
Så länge den första 911-EG:n har en lång sustain-tid kommer när en ton hålls ut en vibratoeffekt att tona in efter en fördröjning (tiden ställs in med 911A).
När toner spelas legato finns inget vibrato
MIDI Out
Källa Destination
Extern MIDI-klaviatur – MIDI Out CM1A MIDI-gränssnitt MIDI In
CM1A CV-utgång 921A Frekvensingång
921A Frekvensutgång 921B Frekvenslänk (i serie)
921B Vågformsutgångar (tre av fyra) CP3A-M Ingångar
CP3A-M Utgång 904A Signalingång
904A Signalutgång 902 Signalingång
902 Signalutgång Din mixer/förstärkare/inspelningsprogram
CM1A s-trigger-utgång Multipel
2 x 911 s-triggeringång och 911A
Multipelutgång (tre av)
s-triggeringång
911A Utgång 3:e 911
1:a 911 Utgång 1:a 902 Styringång
2:a 911 Utgång 904A Styringång
921 Aux-sinusutgång 2:a 902 Signalingång
2:a 902 VCA-signalutgång CP3A-O Ingång 4
CP3A-O Utgångar 921B DC Mod-ingång (tre av)
3:e 911 Utgång 2:a 902 Styringång
