Behringer SYSTEM 55 Schnellstartanleitung Seite 34

66
SYSTEM 55
Voltage Control (altezza)
Sorgente Destinazione
960, uscita della fila A 921A di sinistra, CONTROL INPUT FREQUENCY
960, uscita della fila B 921A di destra, CONTROL INPUT FREQUENCY
Ogni 921A, CONTROL OUTPUT TO
Tre 921B, 921AB LINK FREQUENCY (in serie)
921B FREQUENCY
Audio
Tre 921B, forma d'onda diverse CP3A-M, INPUTS 1-3
CP3A-M di sinistra, OUTPUTS 904A, SIG IN
CP3A-M intermedio, OUTPUTS 904B, SIG IN
904A, SIG OUT Primo 902, SIG IN
904B Signal Output Secondo 902, SIG IN
Due 902, SIG OUT CP3A-M di destra, INPUTS 1-2
CP3A-M di destra, OUTPUTS Mixer/Amplificatore/DAW
Voltage Control (amplitude)
960, OSCILATTOR OUTPUT 961, V-TRIG IN
961, S-TRIG OUT Multiple
Multiple, tre Tre 911, S-TRIG IN
Due 911, OUT Due 902, CONTROL INPUT
Voltage Control (modulazione)
Secondo 911, OUT 992, CONTROL INPUTS 4
921, forma d'onda sinusoide 992, CONTROL VOLTAGES INPUT 1
992, due FREQUENCY CONTROL TO LPF 904A & 904B, relativi CONTROL INPUTS
I 921A/B controllati dalla Riga A sono inviati al 904A LPF tramite il primo mixer CP3A-M, che permette di regolare i livelli dei 921B; quelli controllati dalla riga B sono
miscelati in modo simile e inviati al 904B HPF.
Ogni uscita dei due filtri è inviata a un 902 VCA. A loro volta controllati da due dei 911 EG. Questi, e un terzo 911 utilizzato per la modulazione, ricevono tramite un
multiplo il loro S-Trigger dall'interfaccia 961. Il 961 prende un V-Trigger dall'Osc Out del 960 e lo converte.
L'uscita Aux dell'LFO 921, impostata su Sub, è inviata al primo ingresso dell'interfaccia di tensione di controllo 992. Il terzo 911 di cui sopra è inviato al quarto ingresso
(attenuato). L'uscita del 992 è inviata agli ingressi di controllo di entrambi i filtri.
L'effetto prodotto è che quando una sequenza diventa più forte aprendo il filtro l'altra diventa più silenziosa, in modo che si scambino di importanza. L'effetto varia
alterando le tensioni fisse sui filtri e l'attenuazione del terzo 911.
In alternativa la Fila C del modulo 960 potrebbe sostituire il terzo 911; oppure essere usato insieme alle altre due sorgenti di modulazione.
Systeem 55 - Aan de slag
HARDWARE-INSTELLING
Voer alle aansluitingen in het systeem uit, zoals wordt beschreven in de afzonderlijke patches. Schakel het systeem 55 uit bij het aansluiten.
Controleer of volume van het geluidssysteem laag staat.
Schakel System 55 in voordat de eindversterkers wordt ingeschakeld en schakel System 55 ook weer als laatste uit. Op deze manier wordt voorkomen dat er
schakelklikken van in- of uitschakelen door de luidsprekers klinken.
OPWARMTIJD
Wij adviseren om System 55 vóór opnames of live optredens 30 minuten of langer te laten opwarmen. (langer als het apparaat in een koude omgeving is geweest.)
Op deze manier krijgen de precisieschakelingen de tijd om hun normale bedrijfstemperatuur en goed gestemde prestaties te kunnen bereiken.

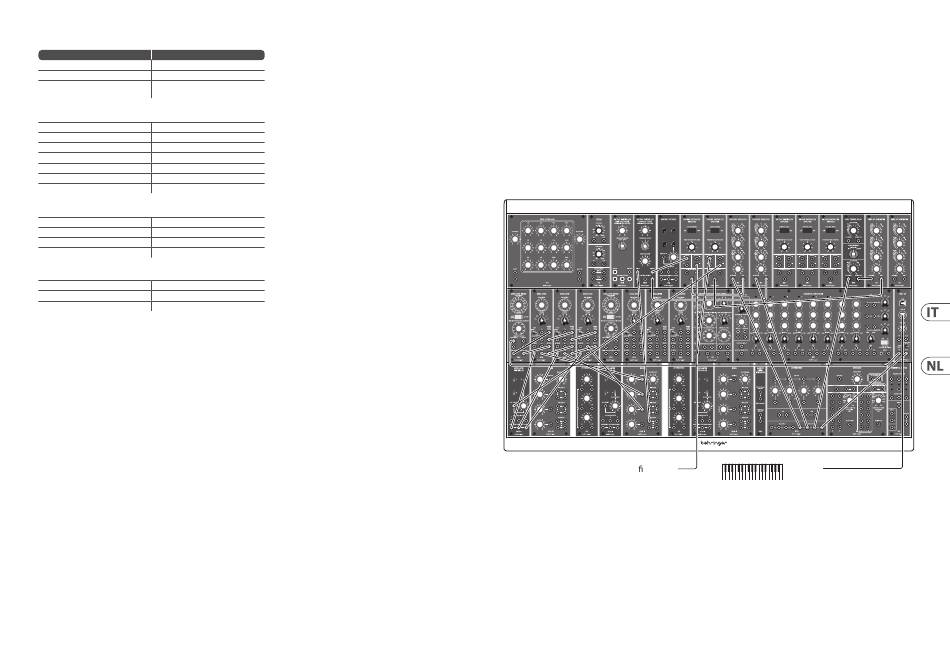

Patches systeem 55
Expressieve lead #1
To mixer/ampli er/DAW
Deze patch is een volledige leadsynth uitgevoerd als een combinatie van drie oscillators, met een vertraagd vibrato-effect dat infadet als er een noot wordt vastgehouden.
67
Quick Start Guide
MIDI Out
