SYSTEM 55
Voltage Control (altezza)
Sorgente Destinazione
MIDI Out della tastiera MIDI esterna CM1A, MIDI IN
CM1A CV OUT Due 921A, CONTROL INPUT FREQUENCY
921A Oscillator Controller Frequency Output x 2 921B Oscillator Frequency Link (in serie)
Audio
Primo 921B, forma d'onda triangolare Primo CP3A-M, INPUTS 1
Secondo 921B, forma d'onda rettangolare Primo CP3A-M, INPUTS 2
Terzo 921B, forma d'onda sinusoidale Primo CP3A-M, INPUTS 3
CP3A-M, OUTPUTS 914, INPUT
Quarto 921B, forma d'onda sinusoidale 904A, SIG IN
923, PINK 904B, SIG IN
914, OUTPUT Primo 902, SIG IN
904A, SIG OUT Secondo 902, SIG IN
904B, SIG OUT Terzo 902, SIG IN
Tre 902, SIG OUT Secondo CP3A-M, INPUTS 1-3
CP3A-M, OUTPUTS Mixer/Amplificatore/DAW
Voltage Control (Ampiezza)
CM1A, S-TRIG via Multiple Tre 911, S-TRIG IN
Tre 911, OUT Tre 902, CONTROL INPUTS
Per questo suono ci sono tre componenti. Il suono dell'organo principale è generato dai primi tre 921B e dal 914 FFB. Il secondo proviene dal quarto 921B e dal 904A LPF
e il terzo dal 923 Pink Noise e dal 904B HPF. Alcune impostazioni sono importanti, ma è possibile realizzare facilmente variazioni.
Il suono dell'organo principale miscela le onde triangolari, rettangolare e sinusoide di tre 921B. Il controllo di larghezza della rettangolare (Width of Rectangular Wave)
sul 921A sarebbe normalmente al 50%, dando un'onda quadra pura, ma può essere reso più 'nasale' aumentandolo o reso più morbido diminuendo. Il suono di base ha
tutte le forme d'onda allo stesso volume, ma è possibile creare nuovi suoni alterando il bilanciamento.
Sono importanti anche le impostazioni del 914. Per questo suono di partenza, dovrebbero essere:
Low Pass 0
125 4
175 4
250 0
350 5
500 3.5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
High Pass 0
Sperimentate con valori differenti, per esempio aggiungere frequenze superiori rende il suono più aggressivo.
Il 911 EG dovrebbe avere al minimo T1 (attack) e T3 (release); lunghi invece T2 (decay) ed E sus(tain).
Il secondo elemento è un suono percussivo dipendente dalla pressione dei tasti. Deriva dall'onda sinusoidale del quarto 921B e del 904A LPF. Le impostazioni
dell'inviluppo sono al minimo per T1 (attacco) e T3 (rilascio) e E sus(tain); 500 ms per T2 (decadimento)
Il terzo elemento è il suono percussivo indipendente dalla pressione dei tasti. Deriva dal rumore rosa del 923 e del 904B HPF. Le impostazioni dell'inviluppo sono al
minimo per T1 (attacco) e T3 (rilascio) ed E sus(tain); 5 ms per T2 (decadimento). Questo elemento dovrebbe essere tenuto basso nel mix.

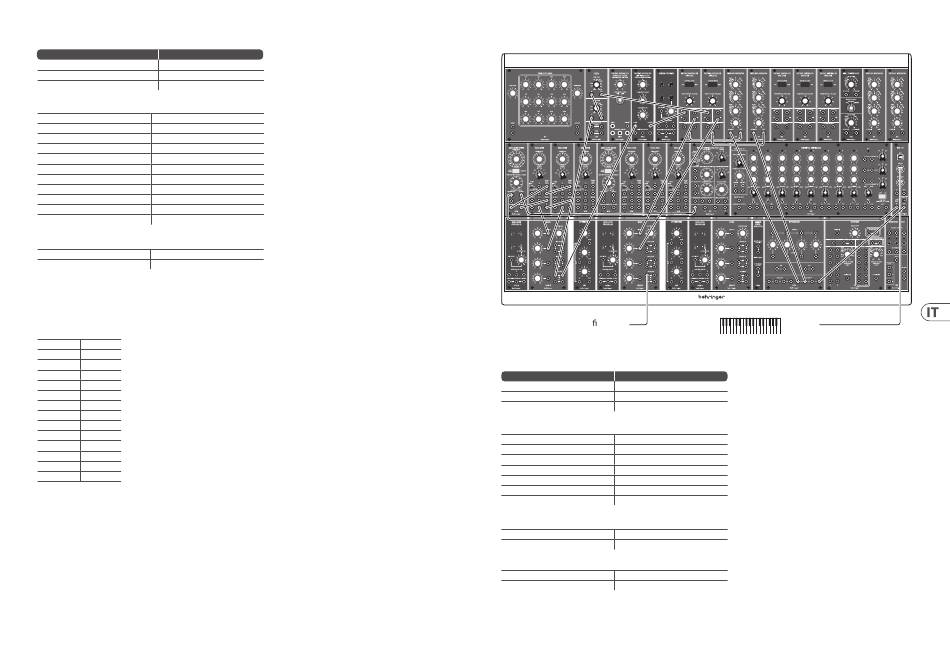

Expressive Lead #2
To mixer/ampli er/DAW
Questo suono utilizza la Pulse Width Modulation per una coppia di oscillatori, uno dei quali dovrebbe essere leggermente scordato per rendere il suono più "grosso".
Voltage Control (altezza)
Sorgente Destinazione
MIDI Out della tastiera MIDI esterna CM1A, MIDI IN
CM1A CV OUT 921A, CONTROL INPUTS FREQUENCY
921A, CONTROL OUTPUT TO 921B WIDTH Due 921B, 921AB LINK WIDTH (in serie)
Audio
Due 921B, forma d'onda rettangolare CP3A-M, INPUTS 1 & 2
Primo CP3AM, Due OUTPUTS 904A, SIG IN & 923,HIGH PASS IN
923, HIGH PASS OUT 923, LOW PASS IN
904A, SIG OUT Primo 902, SIG IN
923, LOW PASS OUT Secondo 902, SIG IN
Due 902, SIG OUT Secondo CP3A-M, INPUTS 1 & 2
Secondo CP3A-M, OUTPUTS Mixer/Amplificatore/DAW
Voltage Control (ampiezza)
CM1A, S-TRIG via Multiple Due 911, S-TRIG IN
Due 911, OUT Due 902, CONTROL INPUTS
Voltage Control (modulazione)
921, forma d'onda sinusoidale 921A, CONTROL INPUTS WIDTH
921A, CONTROL OUTPUT TO 921B FREQUENCY Due 921B, 921AB LINK FREQUENCY (in serie)
63
