SYSTEM 55
Stuurspanning (Voltage Control) (toonhoogte)
Bron Doel
Extern MIDI-keyboard – MIDI Out CM1A MIDI-interface MIDI In
921A Frequentie-ingang [
CM1A CV-uitgang
FREQUENCY CONTROL INPUT]
921A frequentie-uitgang 921B Frequentielink (in serie)
[CONTROL OUTPUTS TO 921B] [921AB LINK FREQ]
Audio
921B Golfvormuitgangen (drie van vier) CP3A-M Ingangen
CP3A-M Uitgang 904 A Signaalingang [SIG IN]
904 A Signaaluitgang [SIG IN] 902 Signaalingang [SIG IN]
902 Signaaluitgang [SIG OUT] Uw mixer/versterker/DAW
Stuurspanning (Voltage Control) (amplitude)
CM1A - S-triggeruitgang (activering) Multiple
2 x 911 S-trigger ingang en
Multiple uitgang (een van drie)
911A S-trigger ingang
911A Uitgang [CONTROL OUTPUTS TO 921B] 3e 911 Uitgang [OUT]
1e 911 Uitgang [OUT] 1e 902 Besturingsingang [CONTROL INPUT]
Stuurspanning (Voltage Control) (modulatie)
2e 911-uitgang [OUT] 904A Besturingsingang [Control Input]
921 Aux Sinusuitgang 2e 902 Signaalingang [SIG IN]
2e 902 VCA Signaaluitgang [SIG OUT] CP3A-O Ingang 4
CP3A-O Uitgangen 921B DC Mod Ingang (een van drie)
[FREQUENCY CONTROL TO OSC] [DC MOD]
3e 911 uitgang [OUT] 2e 902 Besturingsingang [CONTROL INPUT]
Het externe keyboard bestuurt de toonhoogte en activeert noten via de CM1A MIDI-interface. Omdat dit kan worden geschakeld tussen V-trigger en S-trigger,
moet S-trigger worden geselecteerd en hoeft de 961 interface niet te worden gebruikt.
Pitch CV wordt naar een van de 921A's geleid, die de 921B VCO's daisy chainen. Pulsbreedtemodulatie is ook gedaisychaind. De geselecteerde golfvorm van elke oscillator
wordt naar een van de CP3A-M-mixers geleid, die vervolgens de 904A LPF voedt. S-triggers worden naar een Multiple geleid en vervolgens naar twee van de 911 EGs
S-trigger-ingangen en de S-trigger-ingang op de 911A
De uitgang van de 904A wordt naar een van de 902 VCA's geleid, die naar uw mixer, versterker of DAW gaat. Deze VCA wordt aangestuurd door de eerste 911 EG.
De tweede 911 EG voedt de 904A besturingsingang [CONTROL INPUT]. De 911A voedt de derde 911 EG, die de tweede 902 VCA aanstuurt.
De tweede 902 VCA-signaalingang [SIG IN] wordt gevoed via de 921 LFO. De uitgang wordt naar de vierde ingang van de C3PA-O geleid, zodat deze eventueel kan
worden verzwakt. De drie C3PA-O-uitgangen voeden de DC-modulatie-ingangen [CTRL IN] van de 921 VCO's
De derde 911 EG moet een lange attacktijd en een volledige sustain hebben. De 911A moet een vertraging [DELAY TIME] hebben van twee seconden of meer.
Zolang de eerste 911 EG een lange sustaintijd heeft zal er bij het vasthouden van een toets een vibrato-effect infaden (na de tijd die door de 911A is ingesteld).
Als noten gebonden (legato) worden gespeeld, is er geen vibrato

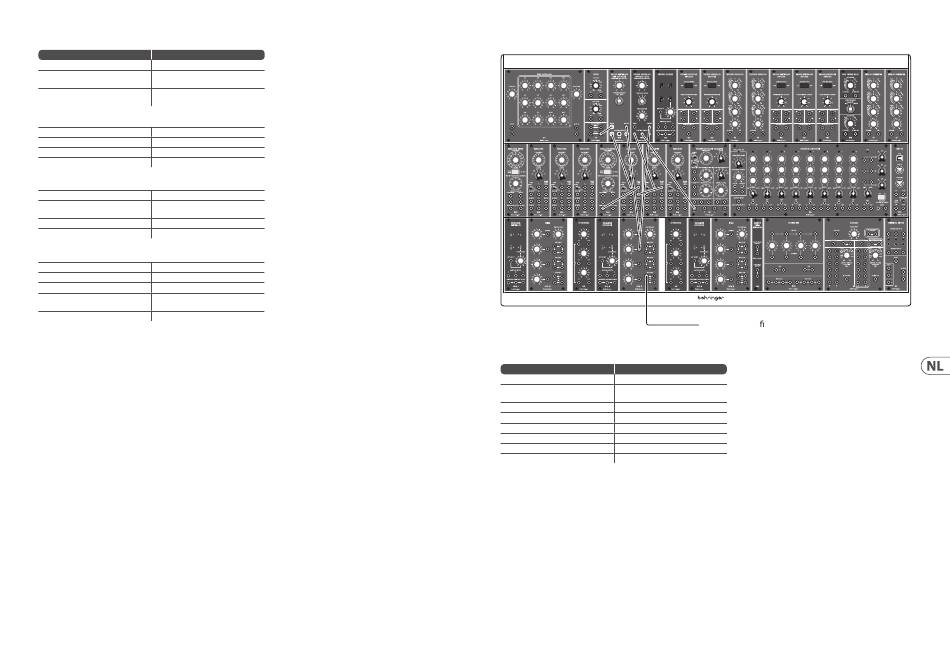

Space Rock
Deze patch maakt twee van de klassieke 'space rock'-geluiden, die kunnen worden gemixt.
Bron Doel
921 Sinusgolfuitgang 904A Besturingsingang [CONTROL INPUT]
2 x 921B Frequentielink (in serie)
921A frequentie-uitgang
[921AB LINK FREQ]
1e 921B Sinusgolfuitgang 904A Besturingsingang [Control Input]
2e 921B Sinusgolfuitgang 904B Besturingsingang [CONTROL INPUT]
923 roze ruisuitgang [NOISE SOURCE PINK] 904 B Signaalingang [SIG IN]
904 A Signaaluitgang [SIG IN] CP3A-M-ingang 1 [INPUT]
904B Signaaluitgang [SIG OUT] CP3A-M-ingang 2 [INPUT]
CP3A-M Uitgang Uw mixer, versterker, DAW
Quick Start Guide
To mixer/ampli er/DAW
