SYSTEM 55
Styrspänning (tonhöjd)
Källa Destination
Extern MIDI-klaviatur – MIDI Out CM1A MIDI-gränssnitt MIDI In
CM1A CV-utgång via multipel 921A Frekvensingång x 2
921A Oscillatorstyrfrekvensutgång x 2 921B Oscillatorfrekvenslänk (i serie)
Ljud
1:a 921B Triangelutgång CP3A-M Ingång 1
2:a 921B Fyrkantsutgång CP3A-M Ingång 2
3:e 921B Sinusutgång CP3A-M Ingång 3
CP3A-M Utgång 914 Ingång
4:e 921B Sinusutgång 904A Signalingång
923 Skärt brus-utgång 904B Signalingång
914 Signalutgång 1:a 902 Signalingång
904A Signalutgång 2:a 902 Signalingång
904B Signalutgång 3:e 902 Signalingång
3 x 902 Signalutgång CP3A-M Mixeringångar 1–3
CPO3A-M Mixerutgång Din mixer/förstärkare/inspelningsprogram
Styrspänning (amplitud)
CM1A s-trigger-utgång 3 x 911 via multipel
3 x 911 Utgång 3 x 902 Styringång
Detta ljud har tre komponenter. Det huvudsakliga orgelljudet genereras av de första tre 921B-enheterna och 914 FFB. Det andra kommer från den fjärde
921B-enheten och 904A LPF och det tredje från 923 Pink Noise och 904B HPF. Vissa inställningar är viktiga, men variationer kan enkelt skapas.
Det huvudsakliga orgelljudet blandar triangel-, fyrkant- och sinusvågor från tre 921B-enheter. Breddkontrollen på 921A skulle normalt stå på 50 %, vilket ger en ren
fyrkantvåg, men kan göras mer "nasal" genom ökning av denna eller mjukare genom minskning. I det grundläggande ljudet har alla vågformer lika hög volym, men
det går att skapa nya ljud genom att ändra balansen.
Inställningarna av 914 är också viktiga. För grundljudet bör de vara:
Low Pass 0
125 4
175 4
250 0
350 5
500 3,5
700 0
1000 0
1400 1
2000 0
2800 0
4000 0
5600 0
High Pass 0
Experimentera med olika värden – om högre frekvenser läggs till blir ljudet mer aggressivt, till exempel.
911-EG:n bör ha minsta T1 (attack) och T3 (release), lång T2 (decay) och E sus(tain)
Det andra elementet är ett stämt slagljud vid tangenttryckning. Detta härleds från sinusvågen från den fjärde 921B och 904A LPF. Enveloppinställningarna är minsta
T1 (attack) och T3 (release) och E sus(tain), 500 ms T2 (decay)
Det tredje elementet är det icke-stämda slagljudet vid tangenttryckning. Detta härleds från det skära bruset från 923 och 904B HPF. Enveloppinställningar är minsta
T1 (attack) och T3 (release) och E sus(tain), 5 ms T2 (decay). Detta element bör hållas lågt i mixen

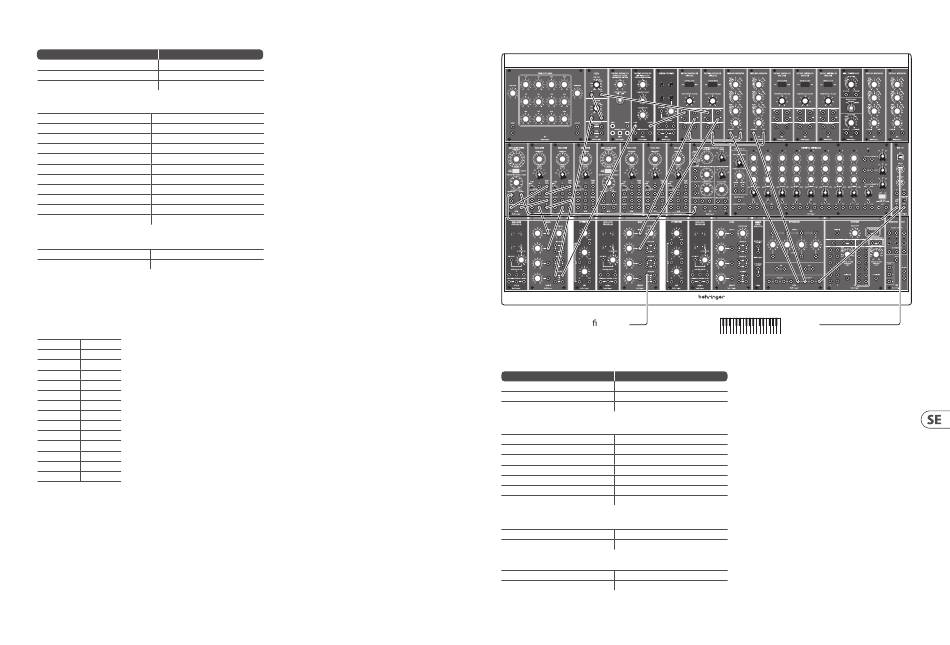

Expressive Lead #2
To mixer/ampli er/DAW
I detta ljud används pulsbreddsmodulation med ett par oscillatorer, av vilka den ena bör stämmas om en aning för att göra ljudet fylligare.
Styrspänning (tonhöjd)
Källa Destination
Extern MIDI-klaviatur – MIDI Out CM1A MIDI-gränssnitt MIDI In
CM1A CV Out via multipel 921A Frekvensingång
921A Frekvensutgång 921B Frekvenslänk (i serie)
Ljud
2 x 921B Fyrkantvågutgång CP3A-M Ingångar 1 och 2
CP3AM Utgång via multipel 904A Signal in och 923 HPF-signalingång
923 HPF-signalutgång 923 LPF-signalingång
904A Signalutgång 1:a 902 Signalingång
923 LPF-utgång 2:a 902 Signalingång
2 x 902 Signalutgång 2:a CP3A-M Mixeringångar 1 och 2
2:a CP3A-M Utgång Din mixer/förstärkare/inspelningsprogram
Styrspänning (amplitud)
CM1A-s-trigger-utgång via multipel 2 x 911 s-triggeringång
2 x 911 Utgång 2 x 902 Styringång
Styrspänning (modulation)
921 sinusvågutgång 921A Breddingång
921A Breddlänk 2 x 921B Breddlänk (i serie)
