STANDORT DES TERMINALS

C�A STANDORT DES TERMINALS MIT VERTIKALEM ABGAS
(C11)
Distanz
Auf derselben Dachebene
Auf einer anderen Dachebene
An einer niedrigeren Wand
Auf einer höheren geneigten Fläche
„Abstand" = Mindestabstand, der erforderlich ist, um das Abgasrohr so
zu positionieren, dass negative Auswirkungen in Bezug auf Folgendes
vermieden werden:
1. Eine Lüftungsöffnung eines genutzten Raums, einer Toilette oder
eines Badezimmers
2. Zufuhr von erwärmter Luft, wenn die Zufuhr durch einen
genutzten Raum erfolgt.
3. Ein Fenster, das geöffnet werden kann und sich in der Nähe eines
genutzten Raums, einer Toilette oder eines Badezimmers befindet.
* Wenn der erforderliche Abstand nicht realisierbar ist, haben die
Regeln bezüglich der Austrittsposition Vorrang.
** Wenn das Abgasrohr mindestens einen Meter höher als die
Einlassöffnung oder ein zu öffnendes Fenster angebracht ist.
*** Wenn der erforderliche Abstand nicht realisierbar ist, muss das
Abgasrohr mindestens einen Meter über der höchsten Fassade / dem
höchsten Dach angebracht werden.
(4) Das Terminal darf nicht näher als 300 mm an einer Öffnung im
Gebäude, wie z. B. einem Fensterrahmen, platziert werden.
J
Abgas 1,2 von 3
> 6m
> 3m
> 2m
> 6m
I
F
J
B

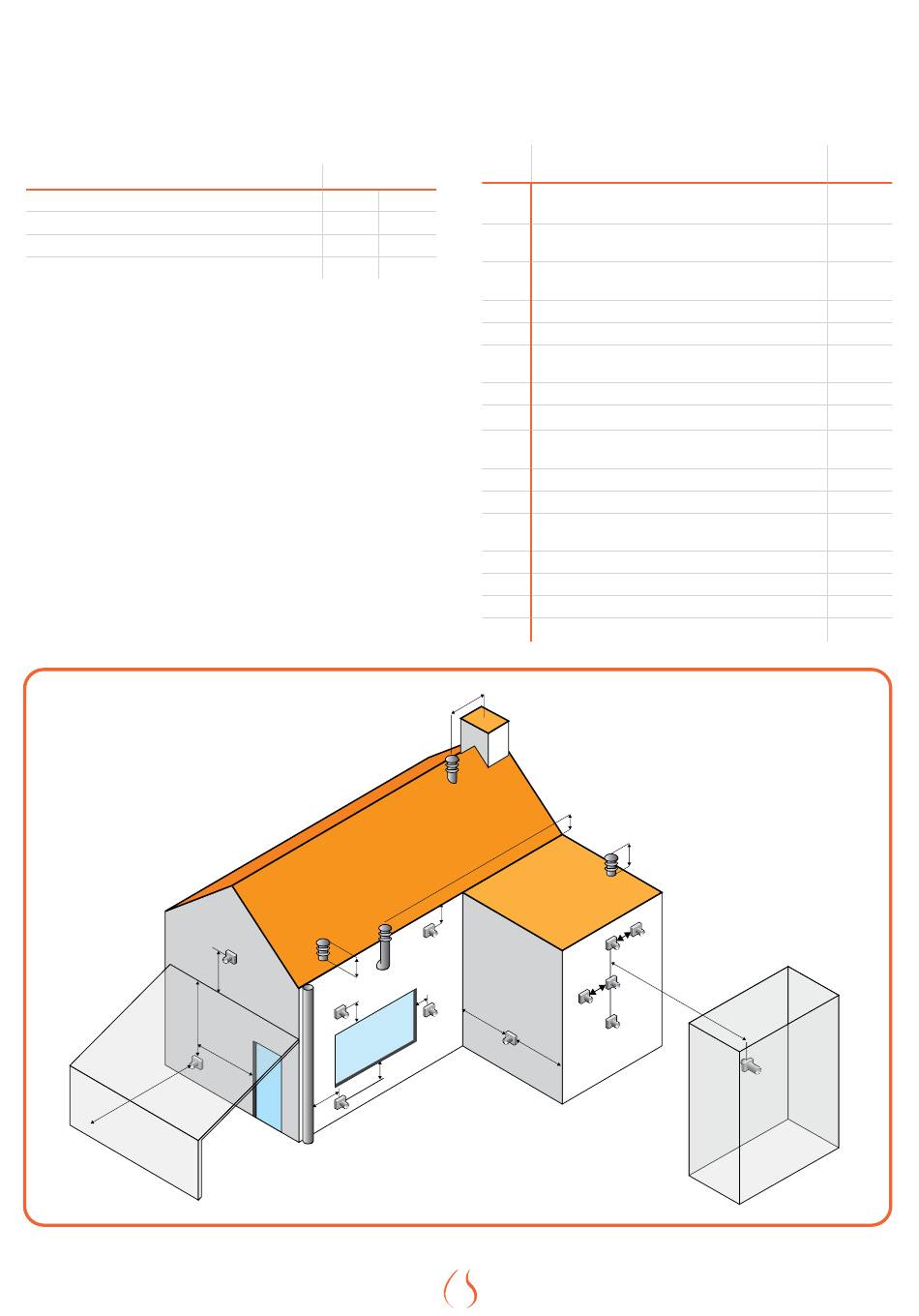

C�B STANDORT DES TERMINALS MIT HORIZONTALEM ABGAS
A*
*
* & **
B
*
***
C
D
E
F
G
H
I
J
K
L
M
N
P
Q
P
D,E
Q
C
Q
H
H
A
2 7
Terminal positionieren
Direkt unter einer Öffnung, einem
Lüftungsstein, einem Drehfenster usw.
Über einer Öffnung, einem Lüftungsstein,
einem Drehfenster usw.
Neben einer Öffnung, einem Lüftungsstein,
einem Drehfenster usw.
Unter Dachrinnen oder Abflussrohren
Unter Dachüberständen
Unter Balkonen oder Dächern offener
Garagen
Von einem vertikalen Abflussrohr
Von einer Innen- oder Außenecke
Über dem Bodenniveau von Dach oder
Balkon
Von einer Fläche gegenüber der Spitze
Von einem Ende gegenüber der Spitze
Von einer Öffnung in der offenen Garage
(z. B. Tür, Fenster im Haus)
Vertikal von einem Ende zur selben Wand
Horizontal von einem Ende zur selben Wand
Von einer vertikalen Struktur auf dem Dach
Über dem Schnittpunkt mit dem Dach
Q
Q
N
M
K
Figure C.A |
Abst.
(mm)
600
300
400
300
300
600
300
600
300
600
600
1200
1500
300
600
150
Standort des Terminals
