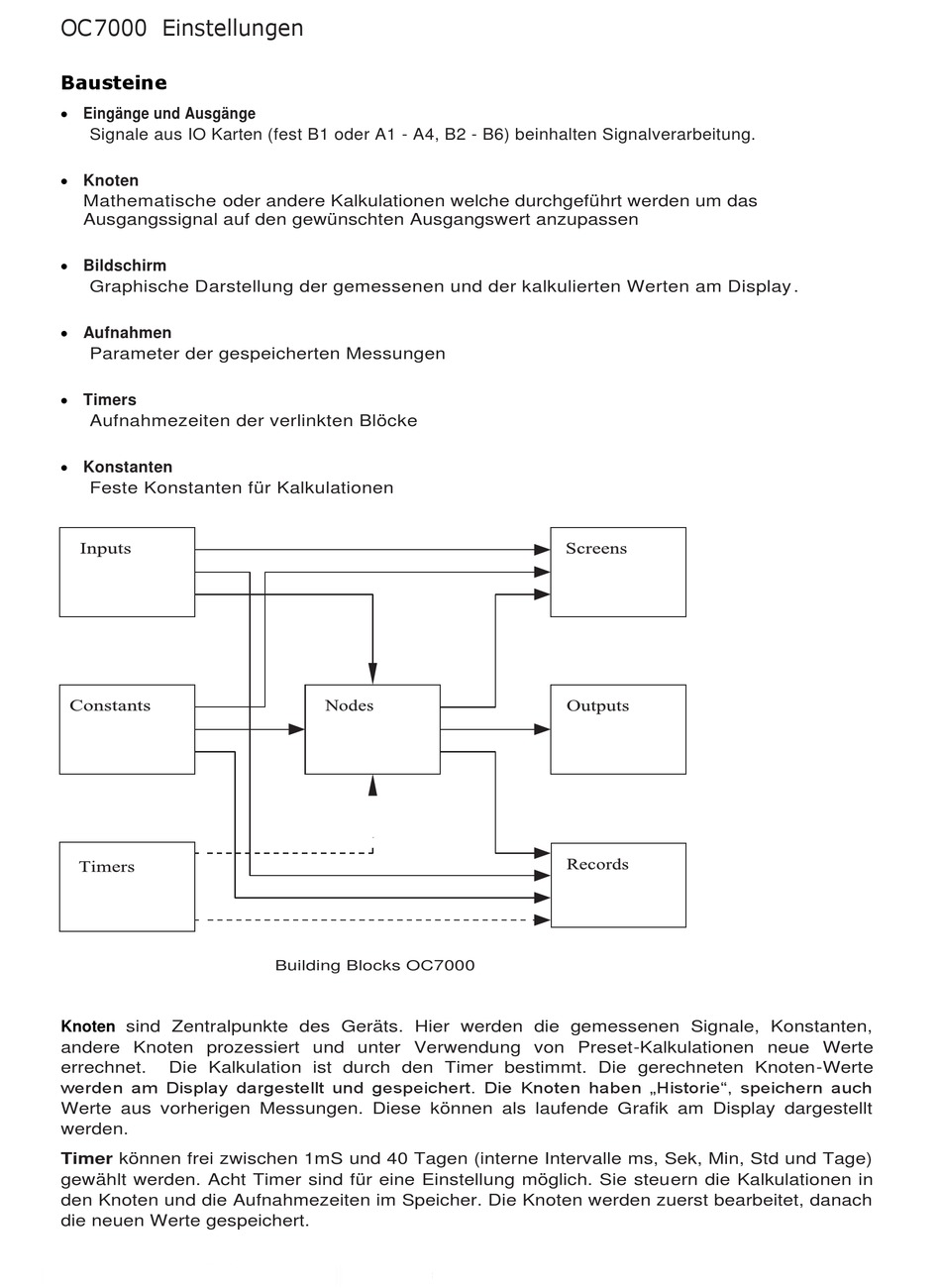

OC 7000 Einstellungen
Bausteine
Eingänge und Ausgänge
Signale aus IO Karten (fest B1 oder A1 - A4, B2 - B6) beinhalten Signalverarbeitung.
Knoten
Mathematische oder andere Kalkulationen welche durchgeführt werden um das
Ausgangssignal auf den gewünschten Ausgangswert anzupassen
Bildschirm
Graphische Darstellung der gemessenen und der kalkulierten Werten am Display .
Aufnahmen
Parameter der gespeicherten Messungen
Timers
Aufnahmezeiten der verlinkten Blöcke
Konstanten
Feste Konstanten für Kalkulationen
Knoten
sind Zentralpunkte des Geräts. Hier werden die gemessenen Signale, Konstanten,
andere Knoten prozessiert und unter Verwendung von Preset-Kalkulationen neue Werte
errechnet.
Die Kalkulation ist durch den Timer bestimmt. Die gerechneten Knoten-Werte
werden am Display dargestellt und gespeichert. Die Knoten haben „Historie", speichern auch
Werte aus vorherigen Messungen. Diese können als laufende Grafik am Display dargestellt
werden.
Timer können frei zwischen 1mS und 40 Tagen (interne Intervalle ms, Sek, Min, Std und Tage)
gewählt werden. Acht Timer sind für eine Einstellung möglich. Sie steuern die Kalkulationen in
den Knoten und die Aufnahmezeiten im Speicher. Die Knoten werden zuerst bearbeitet, danach
die neuen Werte gespeichert.
Building Blocks OC7000
