Relaisausgang vom Komparator gesteuert
Das Beispiel zeigt die Relaisansteuerung vom Spannungseingang. Der Eingangswert
wird vom Knoten Voltage vom vorherigen Beispiel.
1

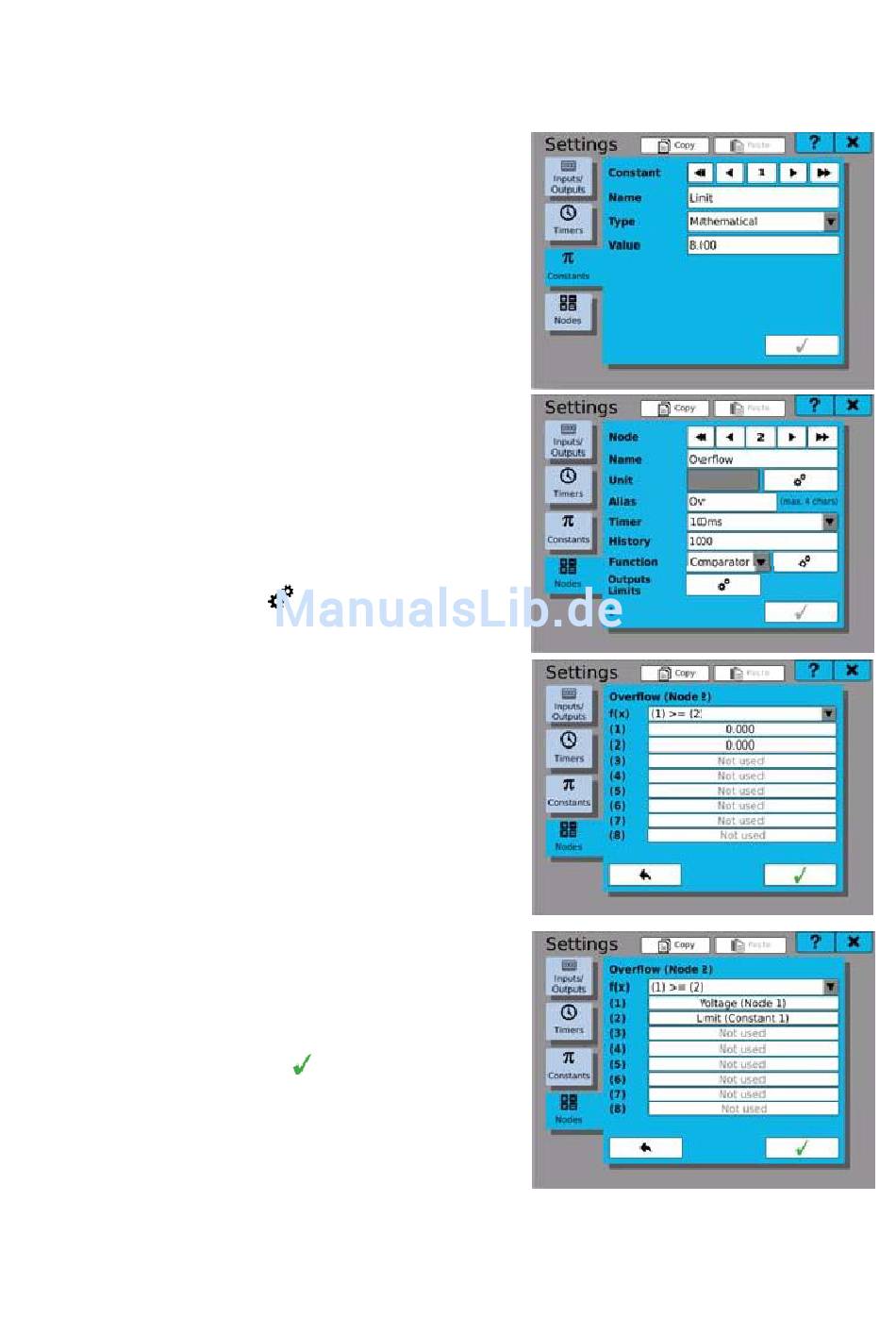

Zuerst wird der Grenzwert der gemessenen
Spannung als Konstante spezifiziert Menu >
Functions.
Jeder Wert des Messbereichs -10 ... 10V kann
gewählt werden.
2
Als
nächster
Schritt
wird
der
Knoten
Comparator gewählt. Dieser wird periodisch
der Messwert mit der Grenzwert verglichen
und einen Ausgang 0 oder 1 generieren. Es
kann der gleiche Timer wie der Mess-Timer in
diesem
Knoten
verwendet
werden.
Die
Konfiguration kann mit
geendet werden.
3
Die Vergleichsfunktion f(x) spezifiziert die
mathematische Operation (1) >= (2). Ein
logisches Signal 1 am Ausgang wird generiert
wenn (1) ist gleich oder grösser (2). Sonst
ist der Ausgang 0.
4
Die Knotenspannung wird als (1) und die
vorher definierte Konstante als (2).
Die Konfiguration wird mit
gespeichert.
