Auslesen der Spannung via MODBUS TCP
Oft müssen die Messwerte direkt über die Schnittstelle zum externen Kontroller
übertragen und ausgelesen werden. Das Feldbus-Modul kann als Modbus TCP-Salve
verwendet werden.

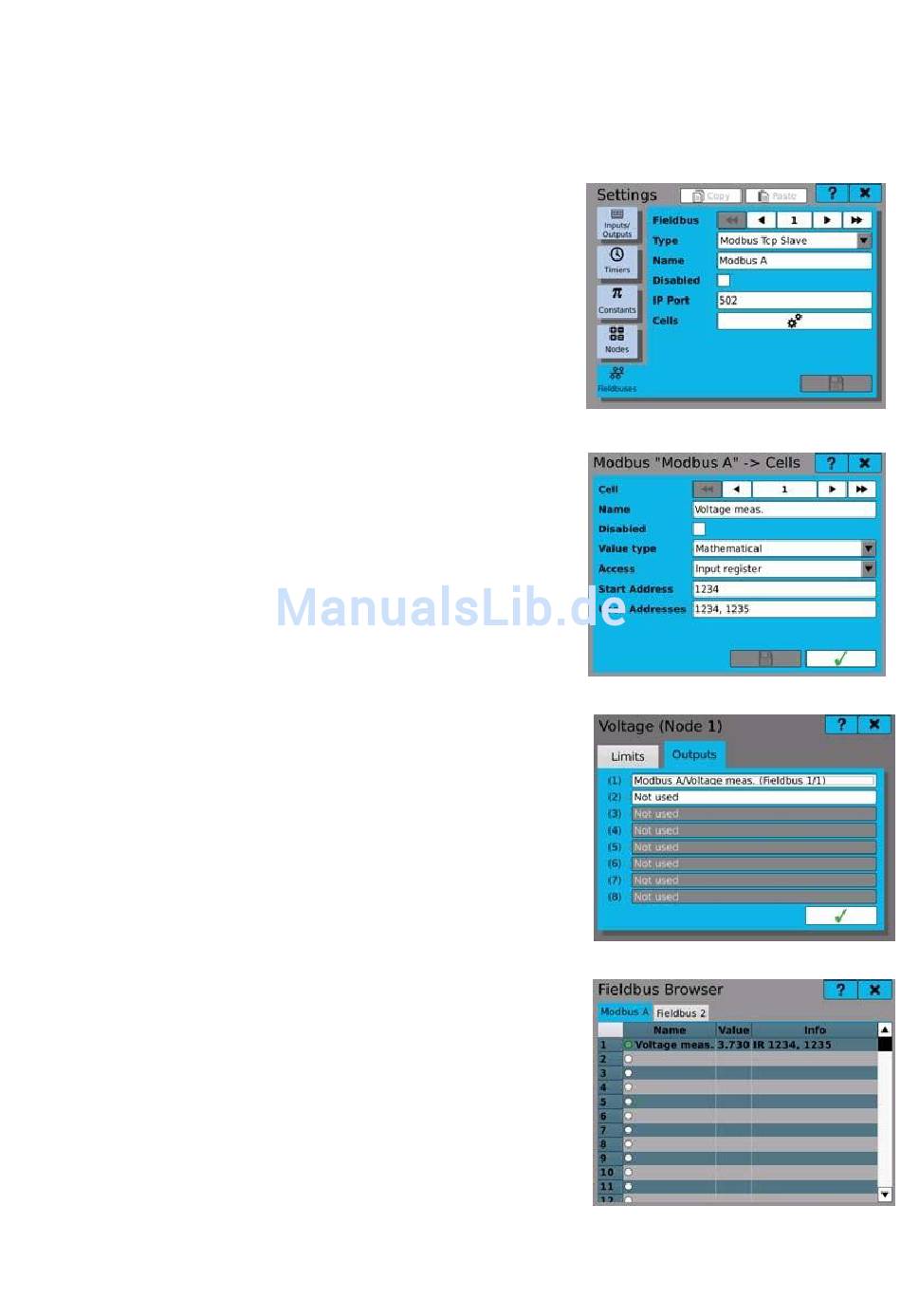

Das Beispiel zeigt die Wahl der Konfiguration-.
1
Zuerst
wird
Feldbus
konfiguriert
Main
menu
>
Function.
2
Jetzt wird eine neue Zelle erstellet, welche für die
Fernübertragung
verwendet
wird.
Weil
die
Messspannung eine Zahl mit Floating Point ist, wird die
Zelle mit mathematischer Funktion gewählt. Jetzt wird
die Zugangsmethode gewählt und zwar als Input
Register, denn der Wert soll ausgelesen werden.
Als letzter Schritt wird die Adresse gewählt. Die Box
zeigt
den
Adressbereich
welcher
zum
Auslesen
verwendet wird.
3
Der Feldbus ist konfiguriert. Als nächster Schritt wird
der Messwert der neuen Zelle zugeordnet werden. Die
Knotenspannung
aus
vorherigem
Beispiel
wird
verwendet.
Die Knotenkonfiguration wird eröffnet:
Outputs/Limits. In Outputs tab werden der neue
Feldbus und die Zelle Voltage meas. gewählt.
4
Fertig! Das Resultat ist im Feldbus Browser Dialog
ersichtlich.
Jedes Gerät mit MODBUS TCP Master kann zum
Auslesen der Daten verwendet werden.
