Konfiguration von Display Elementen
Grafisches Layout von abgebildeten Elementen am Display.
Die Konfiguration zeigt ein Raster von grünen Rechtecken, wobei jeder ein Element
beinhalten kann. Ein oder mehrere Rechtecke können gleichzeitig gewählt werden so
dass das Element die Masse der markierten Fläche annimmt. Mit dem Klick an die
linke obere Ecke ändert die Farbe von grün auf rot. So können alle Elemente rechts
oder unten (auf unterer rechten Ecke) nach Bedarf markiert werden.
Nach der Wahl der gewünschten Fläche wird mit Pfeilen
die Parameter gesetzt werden.
Nach der Wahl zeigt die markierte Fläche das Bild vom gewünschten Element. Das
Element kann mit einem Klick auf die Ikone modifiziert oder gelöscht werden.
Ein weiteres Element kann eingefügt werden, solange es die Fläche erlaubt.
Mit
wird das Element gespeichert.

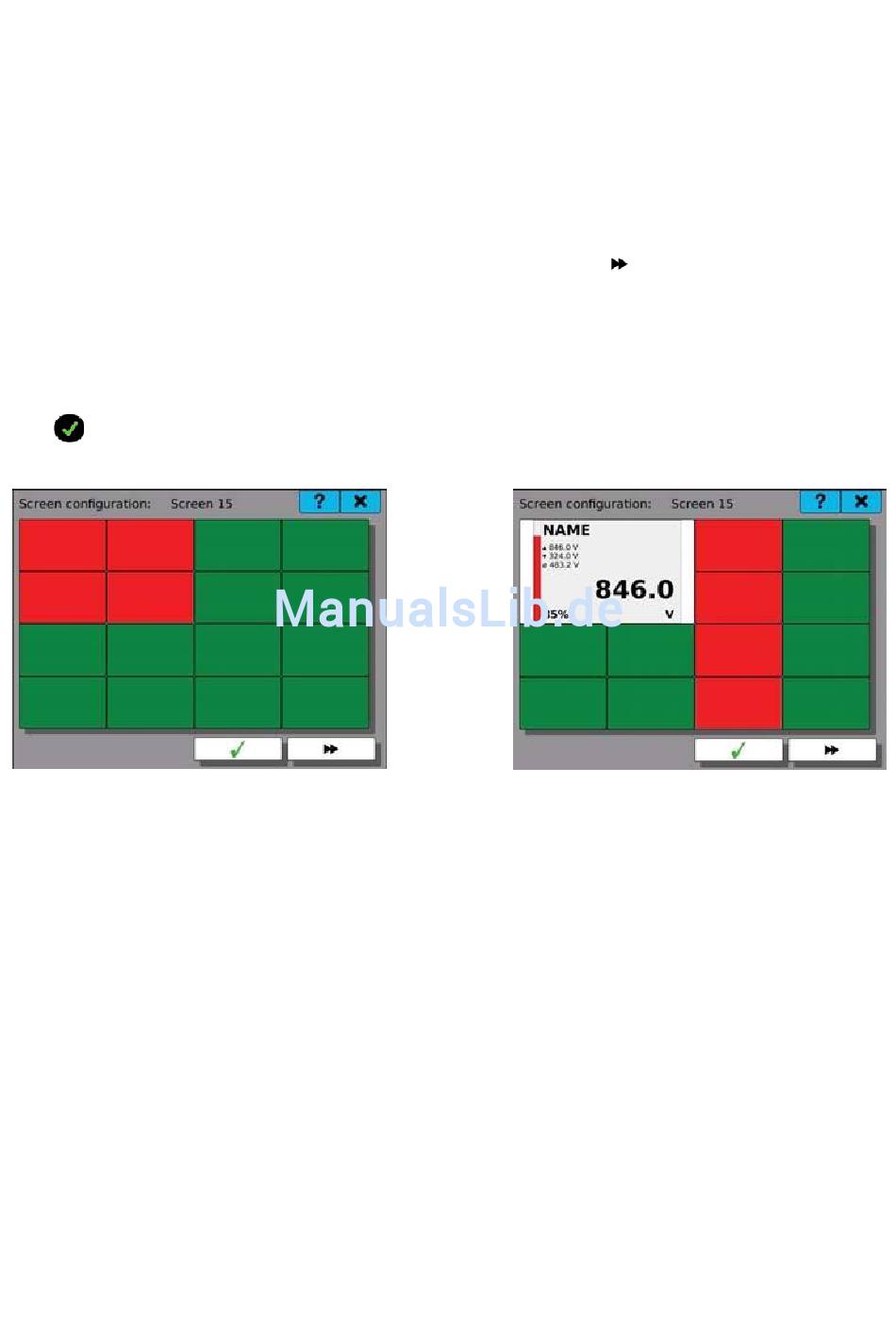

Gewählte Flache eines Display-Elements
ein Bild geöffnet in dem
Element 1 eingefügt und Fläche für ein weiteres
Element erstellt
